ABB Sicherungsautomaten, FI-Schalter und Schütze

Schutz- und Schaltgeräte für den Verteiler: Leitungsschutzschalter, unter anderem der Baureihen S200, SX200 und S800C, FI-Schutzschalter F200 und FX200, FI/LS-Schalter DS201 und DS301C sowie Schütze, Hilfsschütze, Motorschutzschalter, Überlastrelais und Hilfsschalter. Hauptschalter, Phasenschienen, Überspannungsschutz und Wallboxen von ABB haben wir derzeit nicht im Sortiment.

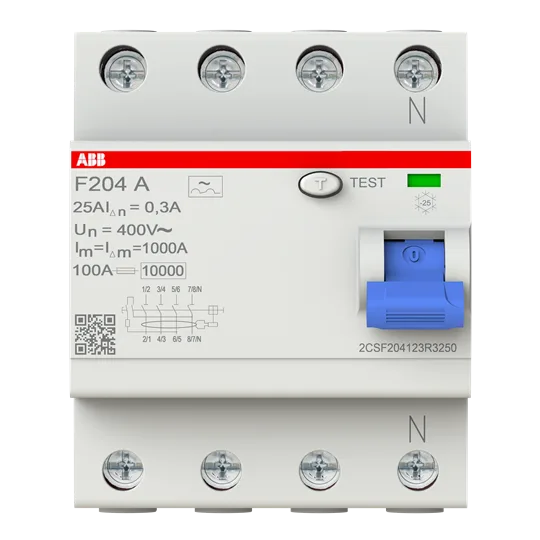

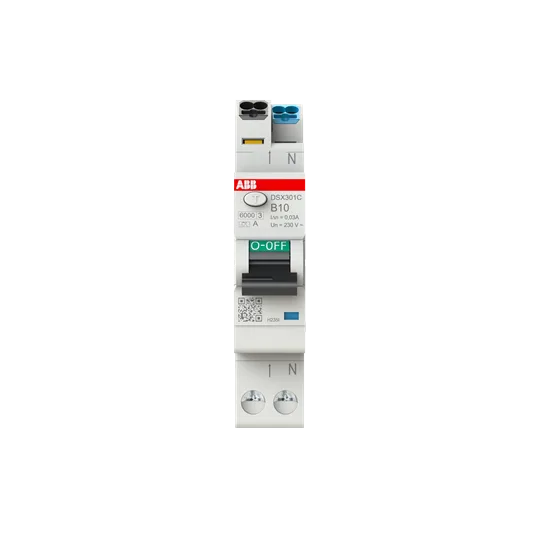

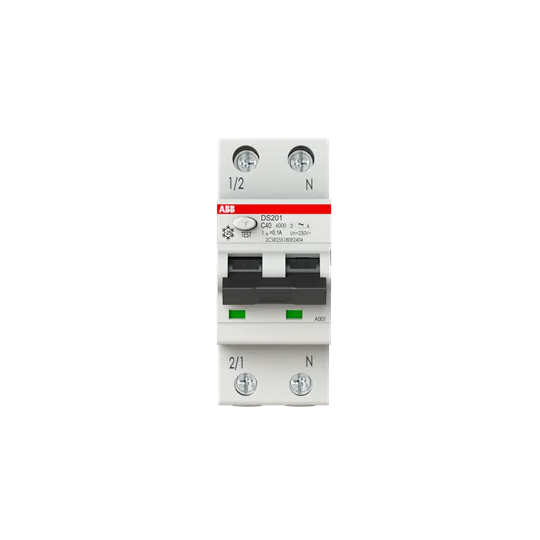

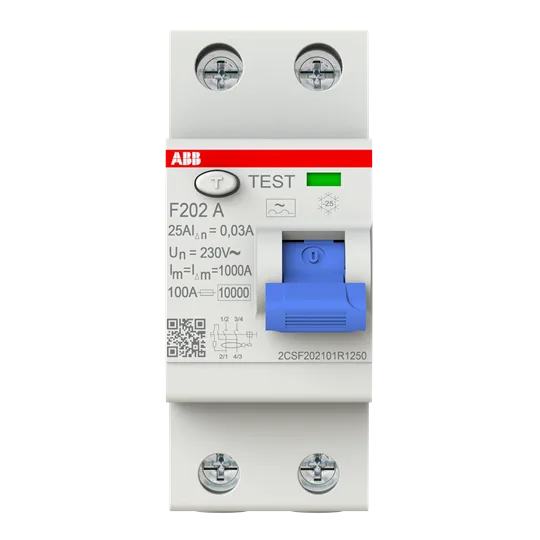

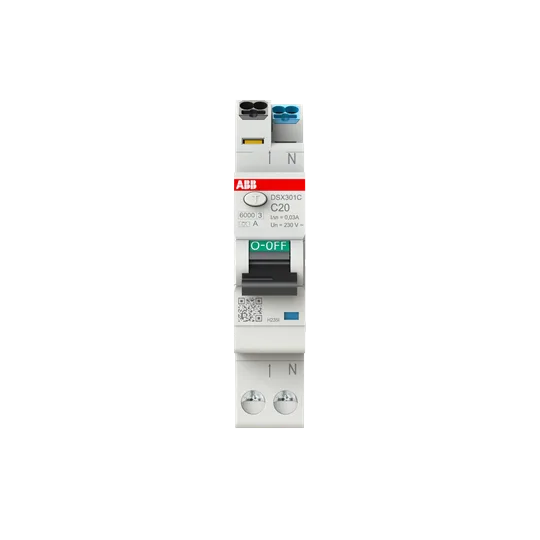

Ein Leitungsschutzschalter schützt laut ABB Kabel und Leitungen vor Überlast und Kurzschluss. Ein FI-Schutzschalter wie der F200 reagiert auf Fehlerströme: ABB nennt Fehlerschutz, zusätzlichen Schutz mit einem Bemessungsfehlerstrom bis 30 mA und Brandschutz bis 300 mA. Ein FI/LS-Schalter wie DS201 oder DS301C verbindet beides für einen Einphasenstromkreis in einem Gerät.

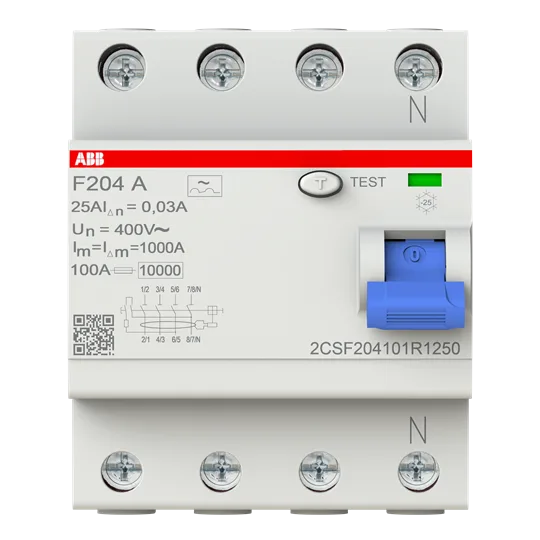

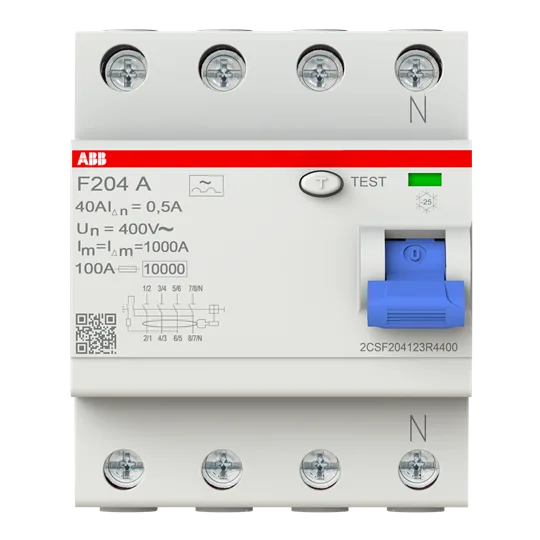

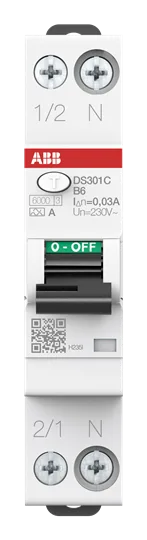

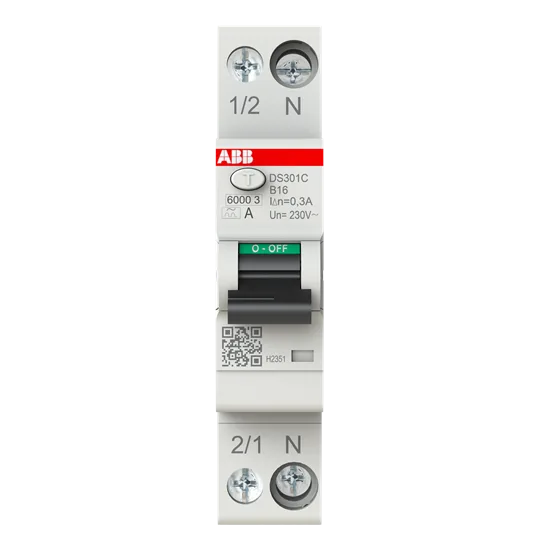

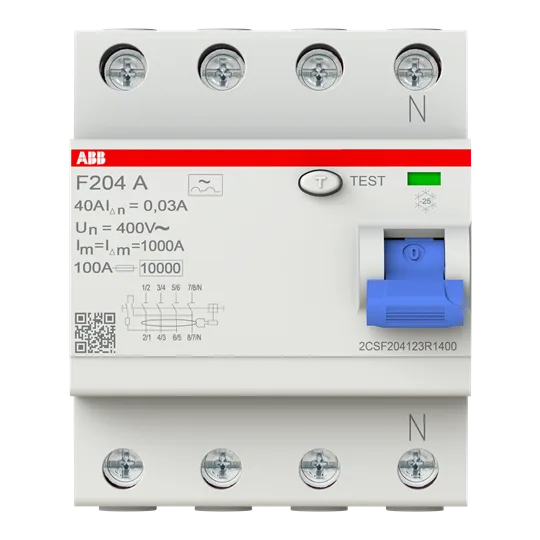

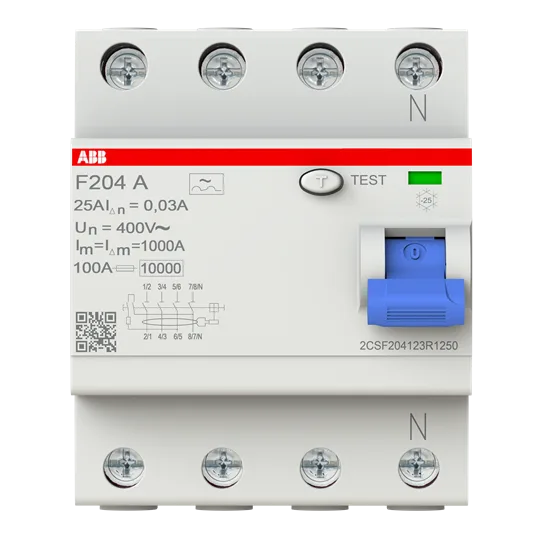

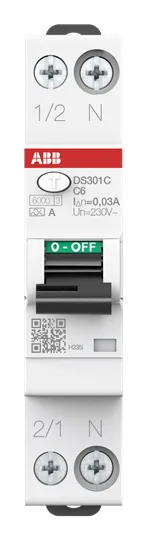

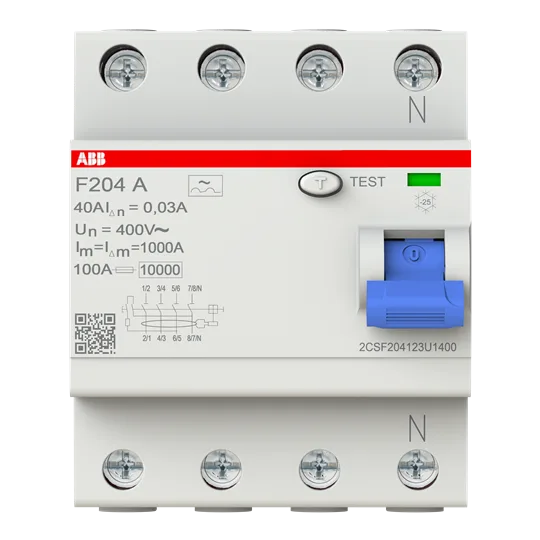

FI-Schutzschalter F204 A-40/0.03 · FI/LS-Schalter DS301C B16 A30

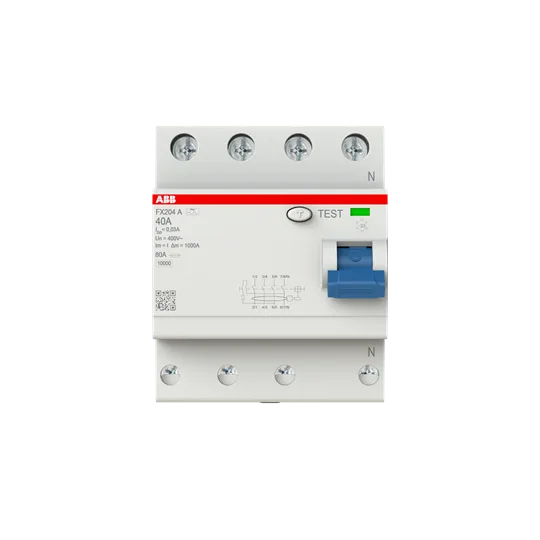

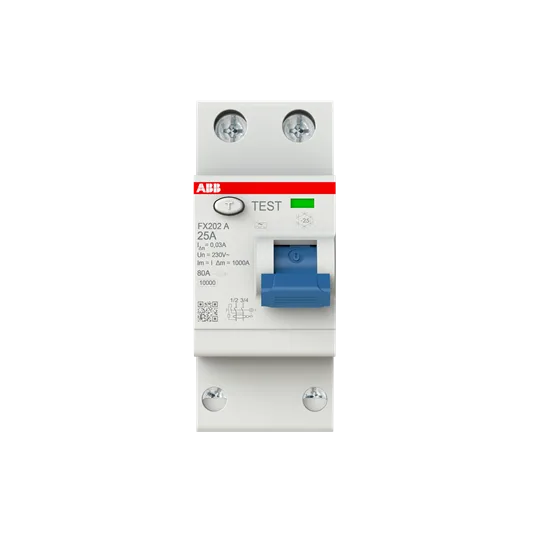

Derzeit Typ A, bei den FI-Schutzschaltern F200 und FX200 ebenso wie bei den FI/LS-Schaltern. Laut ABB schützen sie bei sinusförmigen Wechselfehlerströmen und pulsierenden Fehlerströmen. Typ B oder Typ F von ABB haben wir nicht im Sortiment. Welcher Typ für einen Stromkreis nötig ist, hängt von den angeschlossenen Geräten ab und wird von einer Elektrofachkraft festgelegt.

ABB FI- und FI/LS-Schalter

Sie steht in der Bezeichnung, beim AF09-30-10 etwa „Spule 100-250 V AC / 100-250 V DC“. Die AF-Schütze sind laut ABB für AC- und DC-Ansteuerung mit sehr weiten Spulenspannungsbereichen ausgelegt: Vier Spulen decken Steuerspannungen von 24 bis 500 V AC und 20 bis 500 V DC ab. Die Kleinschütze B6 und B7 bietet ABB mit AC- oder DC-Ansteuerung und verschiedenen Spulen an.

Schütz AF09-30-10 · ABB Schütze

Am Einstellbereich in der Bezeichnung, beim MS132-6.3 etwa 4-6,3 A: Auf einen Wert in diesem Bereich lässt sich der Überlastschutz einstellen. MS116 und MS132 bieten laut ABB thermischen und elektromagnetischen Schutz für Motoren bis 15 kW bei 400 V. Ausgewählt und eingestellt wird nach dem Bemessungsstrom des Motors; das übernimmt eine Elektrofachkraft.

Motorschutzschalter MS132 · ABB Motorschutzschalter

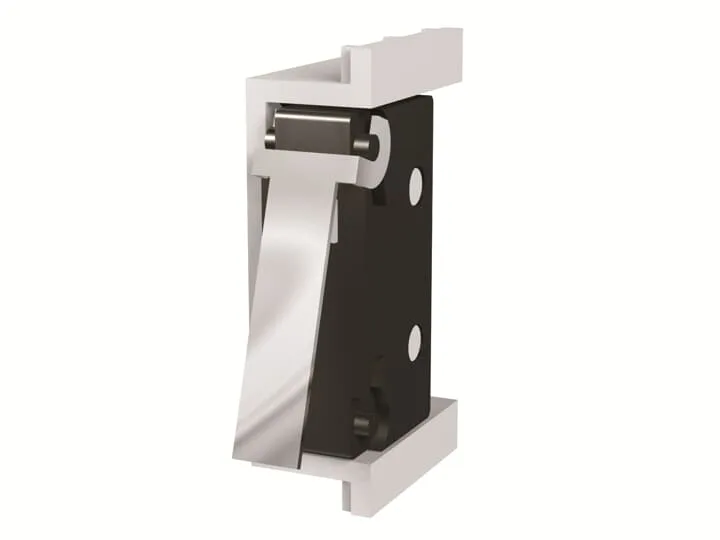

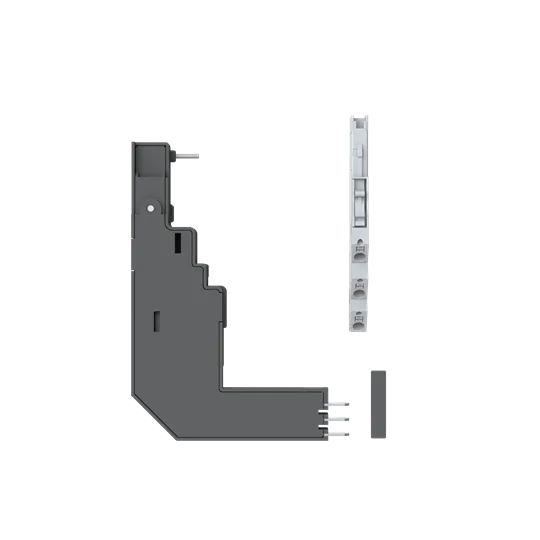

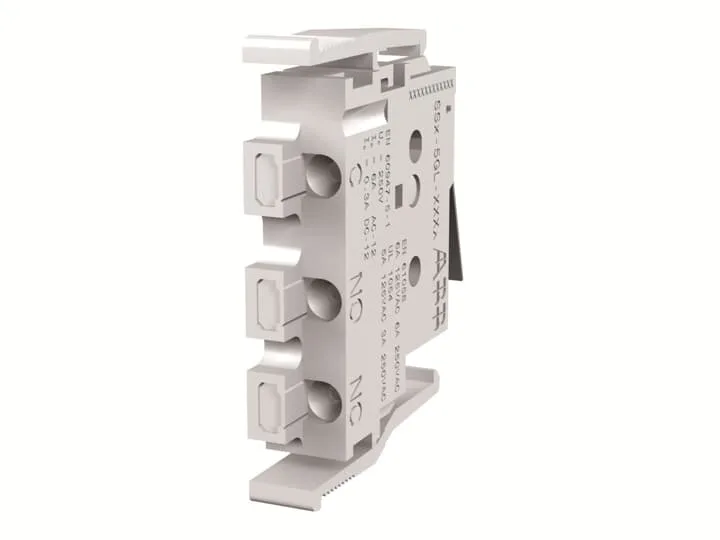

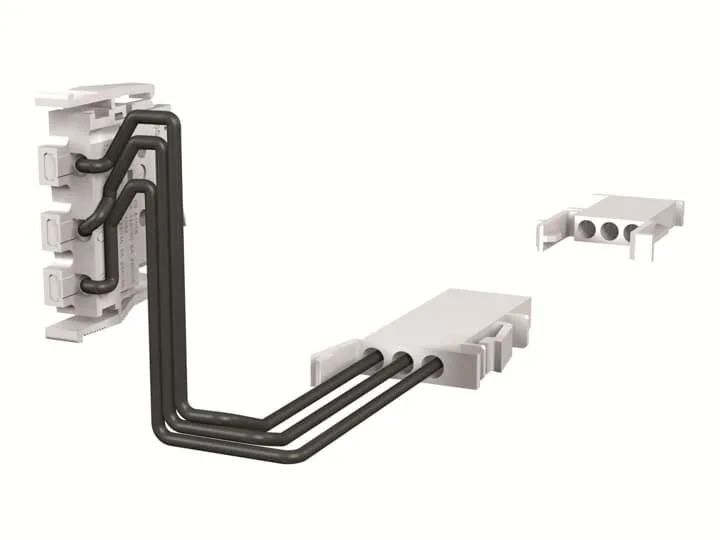

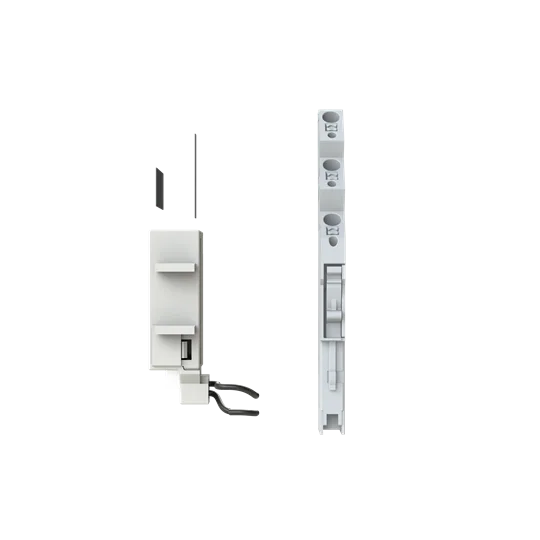

Nein, nicht pauschal. ABB nennt je Zubehörteil die Geräte, für die es vorgesehen ist: Den Hilfsschalterblock CA4-10-T etwa beschreibt ABB für AF09- bis AF96-Schütze und NF-Hilfsschütze. Wo ABB einem Gerät im Datensatz Zubehör zuordnet, zeigen wir es auf der Produktseite unter „Passendes Zubehör“, etwa beim Schütz AF09-30-10. Solche Zuordnungen gibt es bei vielen Schützen und Hutschienengeräten und bei einem Teil der Leitungsschutzschalter, für die FI-Schutzschalter liegen uns keine vor. Phasenschienen von ABB führen wir derzeit nicht.

Schütz AF09-30-10 mit passendem Zubehör · Hilfsschalterblock CA4-10-T
