Sammelschienen & Verdrahtung

Phasenschienen verbinden Reiheneinbaugeräte auf der Hutschiene und verteilen die Einspeisung auf mehrere Schutzgeräte. Für die Auswahl zählen Polzahl, Anschlussart und Länge in Teilungseinheiten - alle drei müssen zu den Geräten passen, die du verbinden willst.

Seite 1 von 1 · 48 Produktfamilien

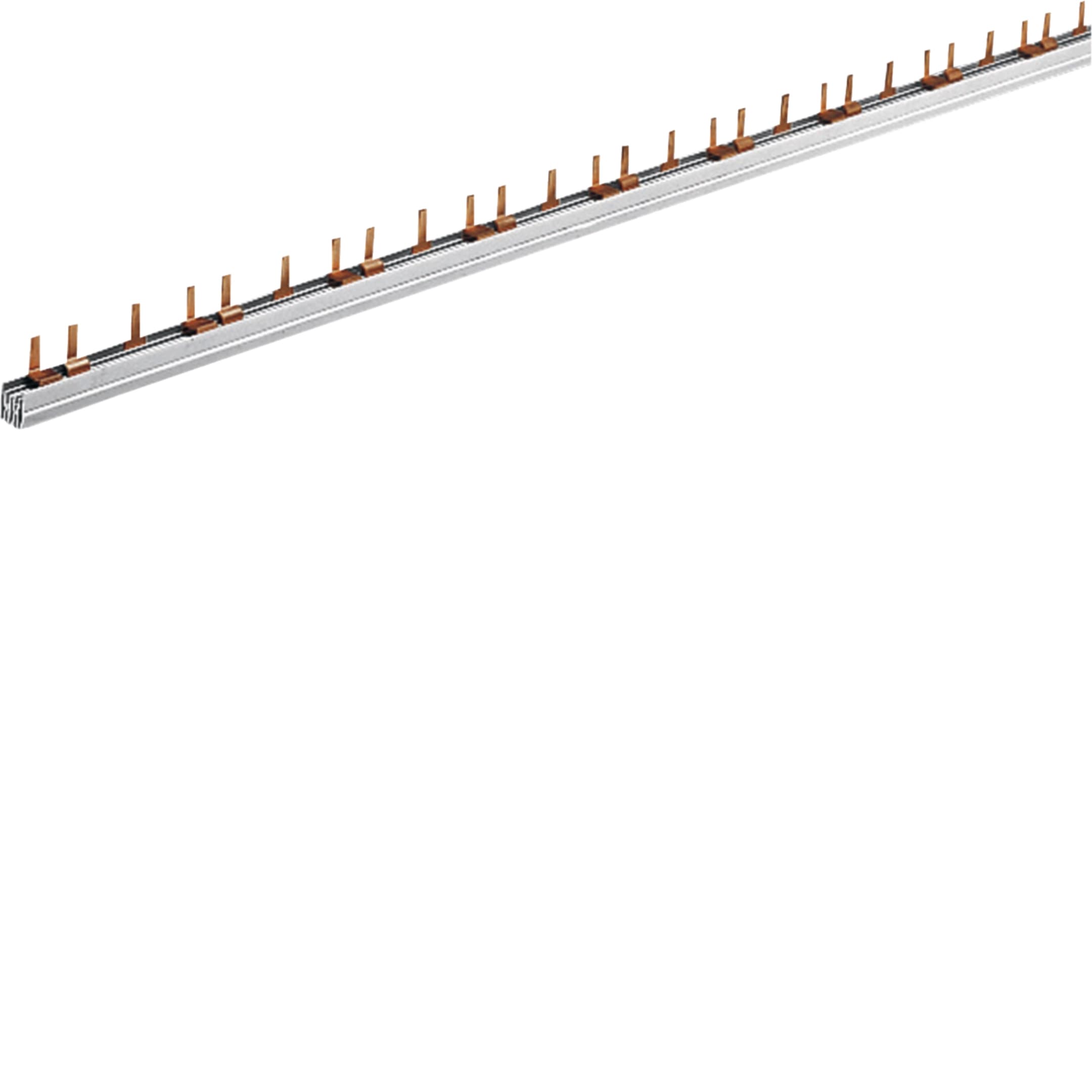

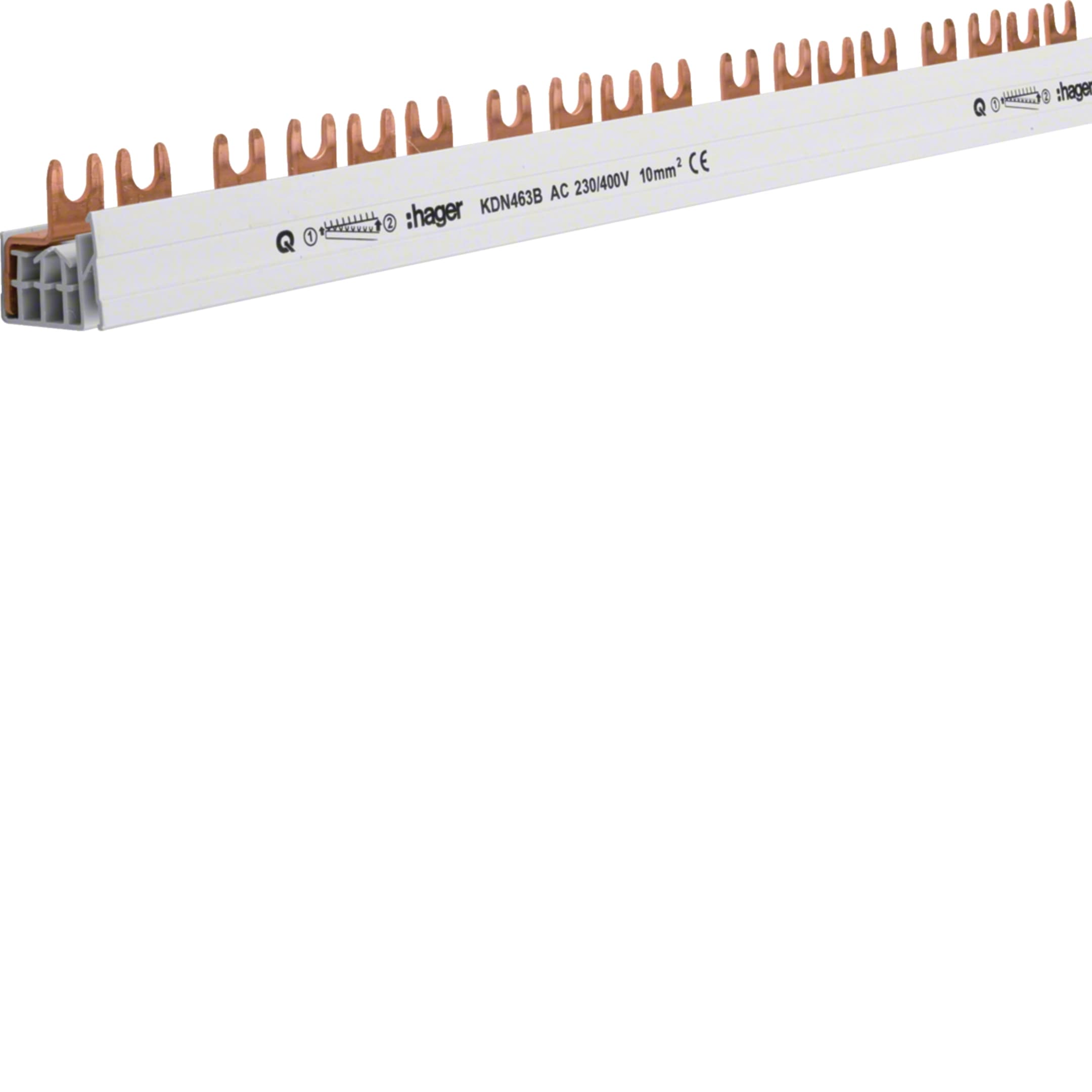

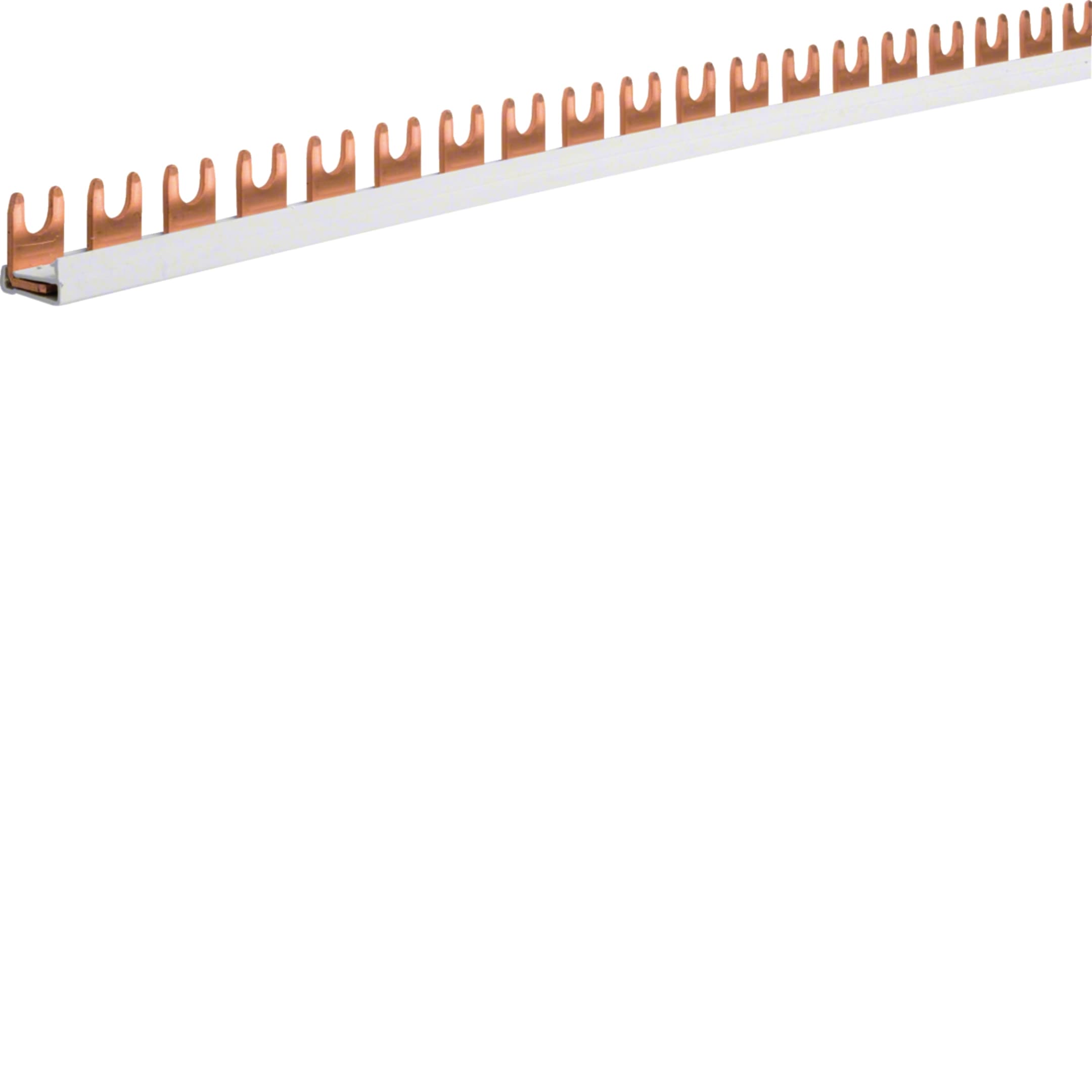

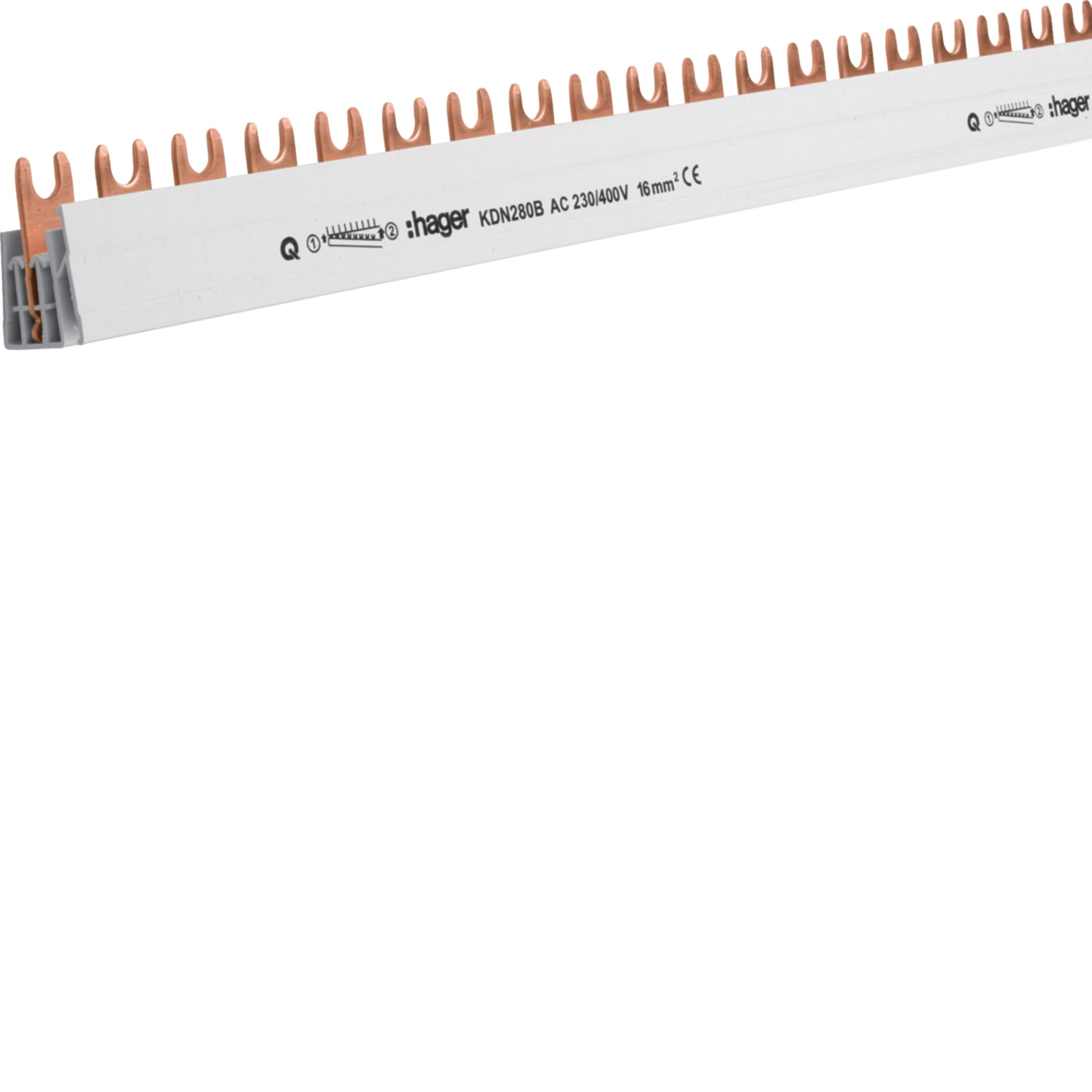

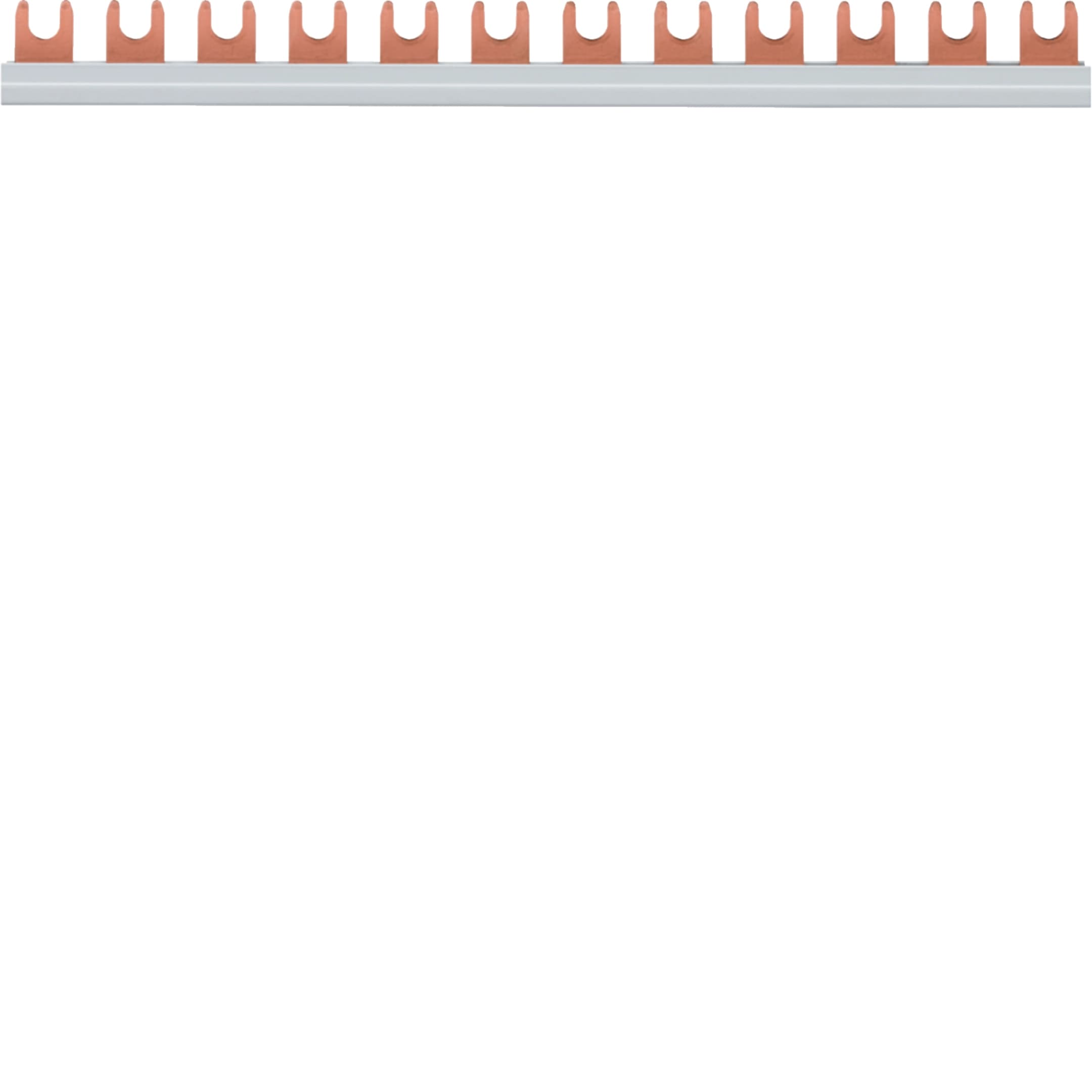

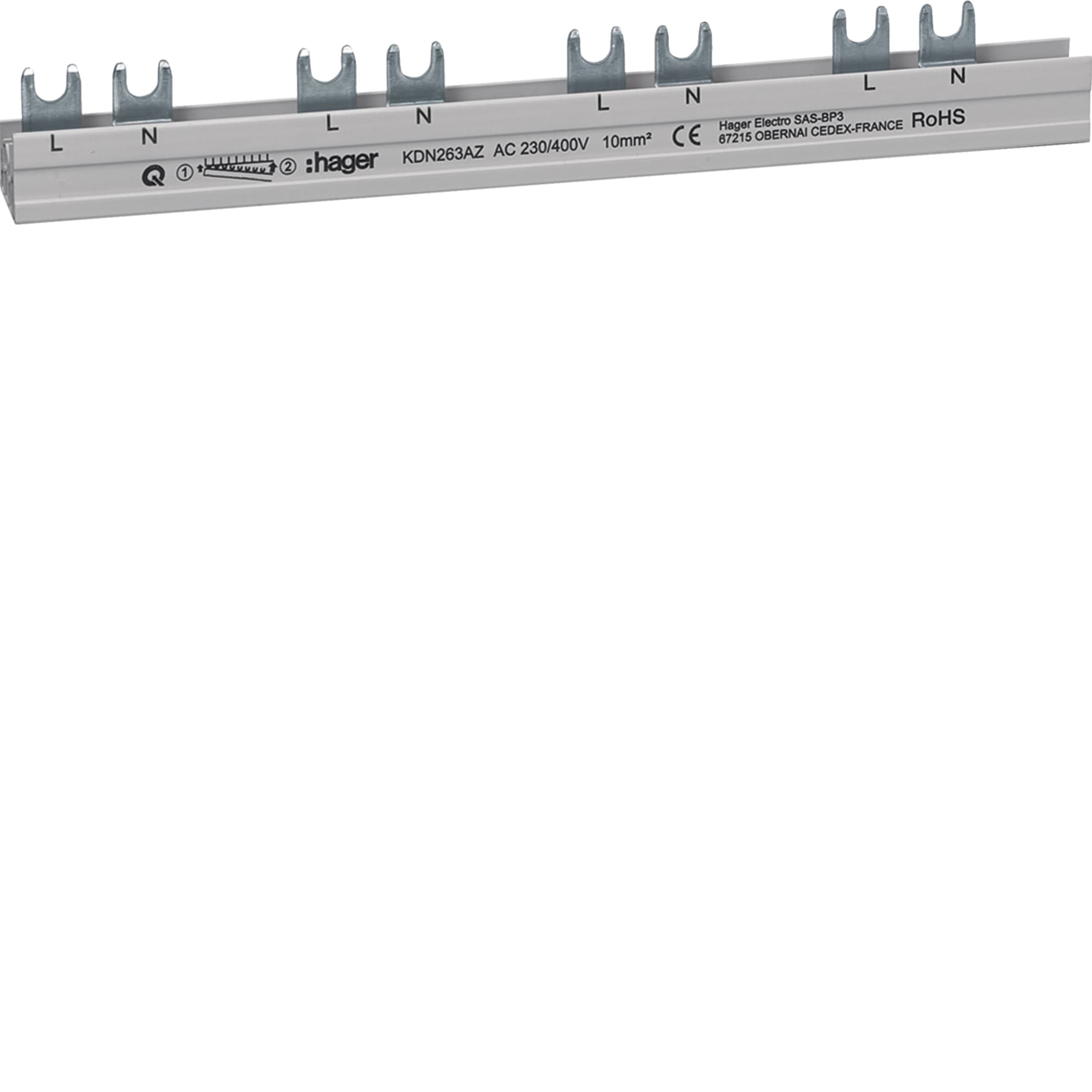

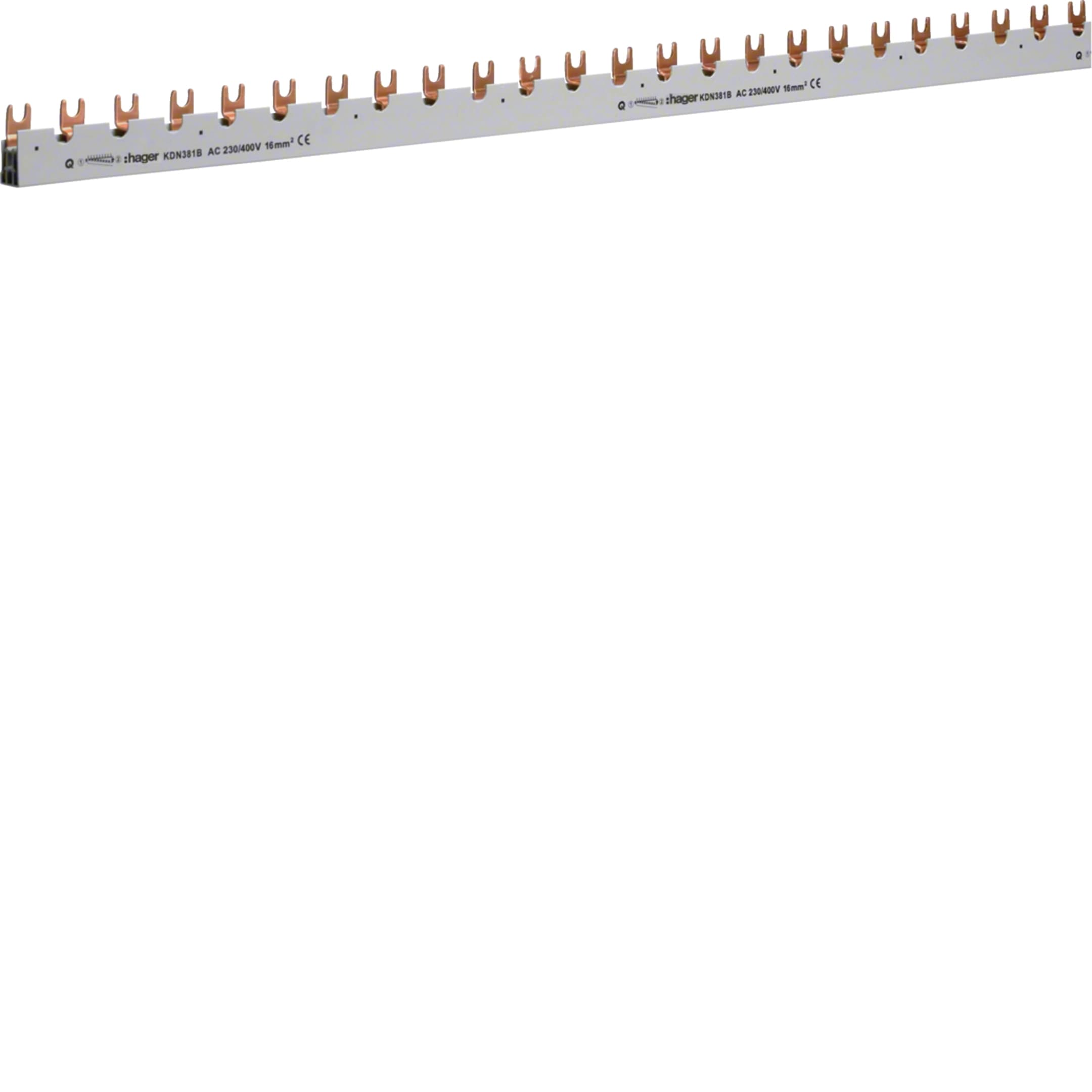

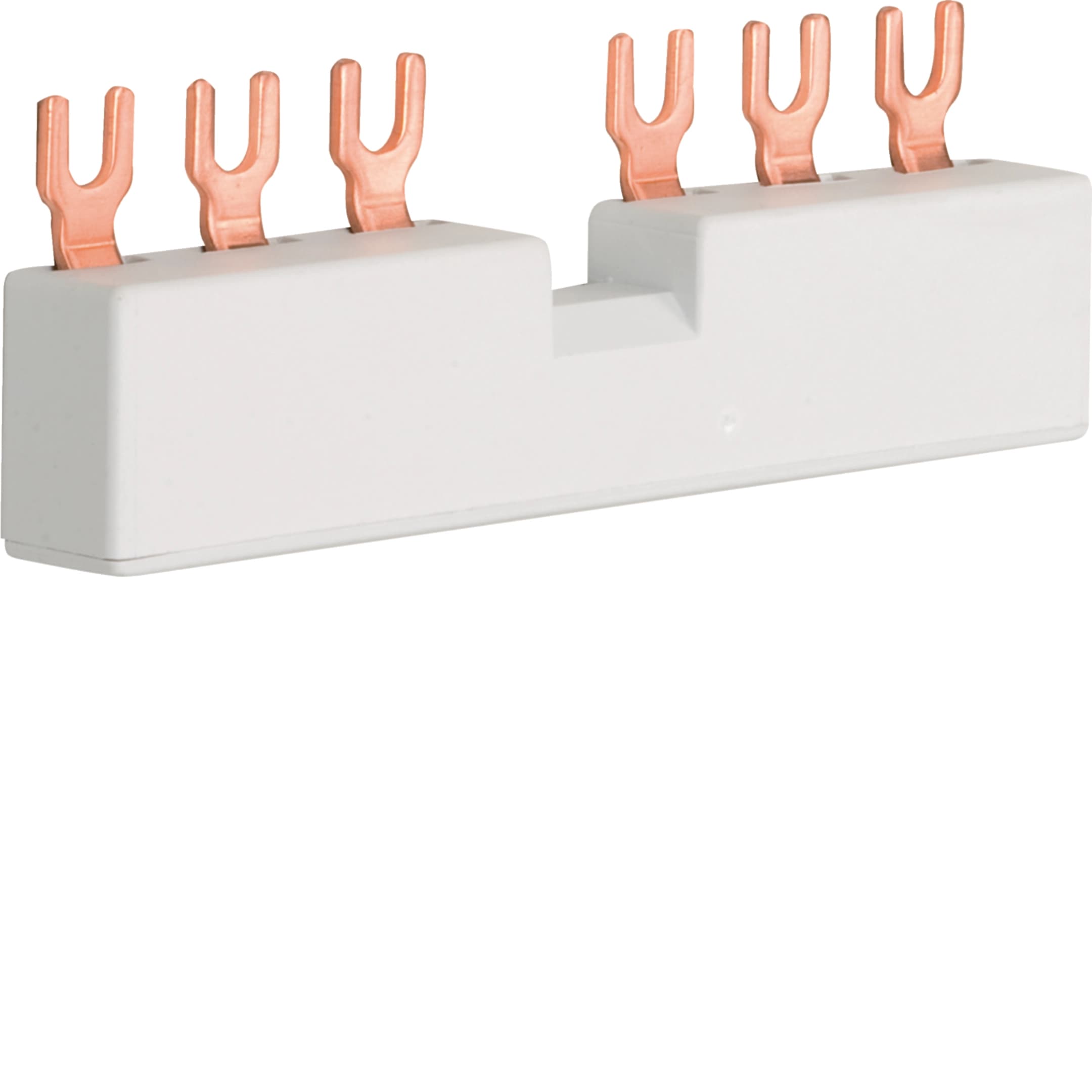

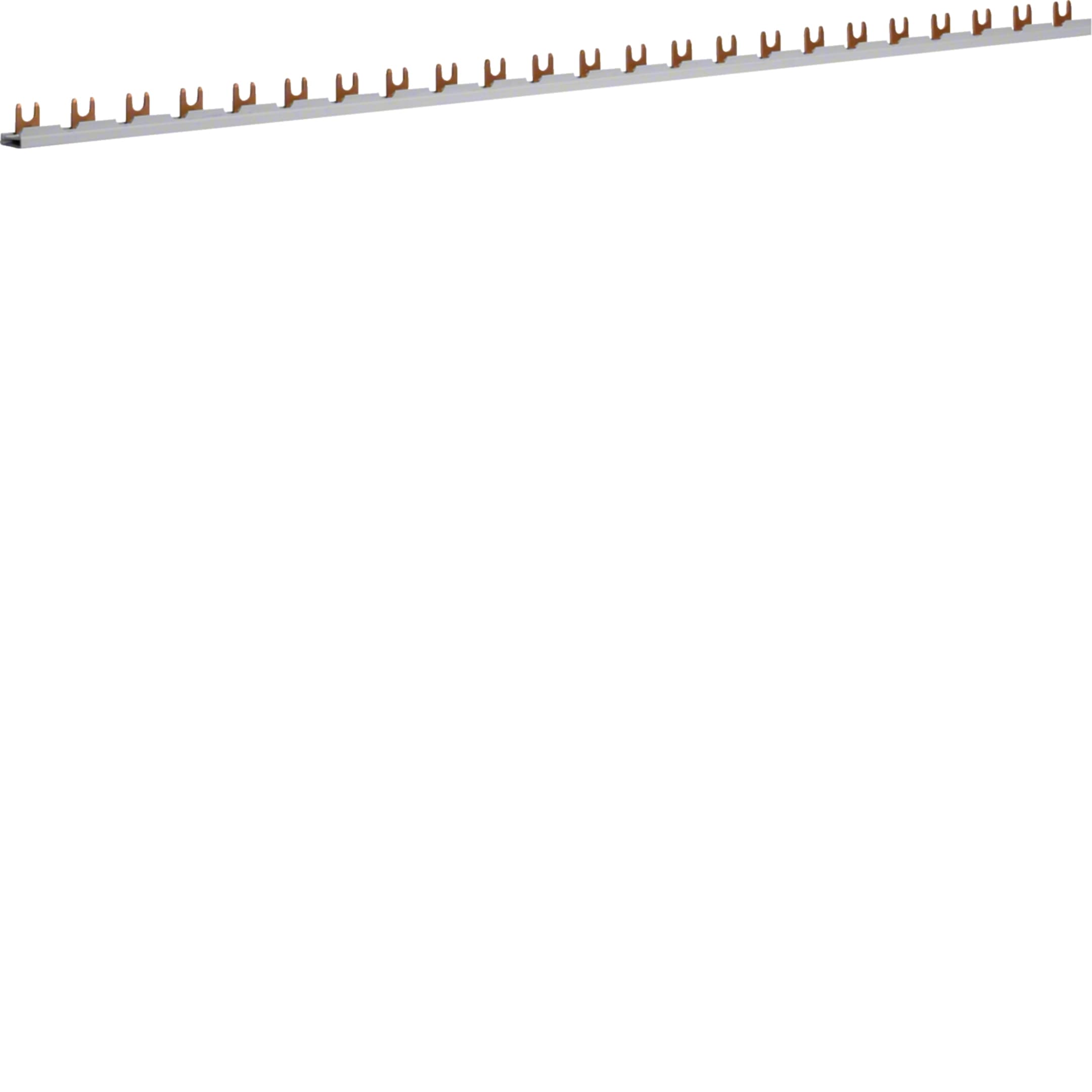

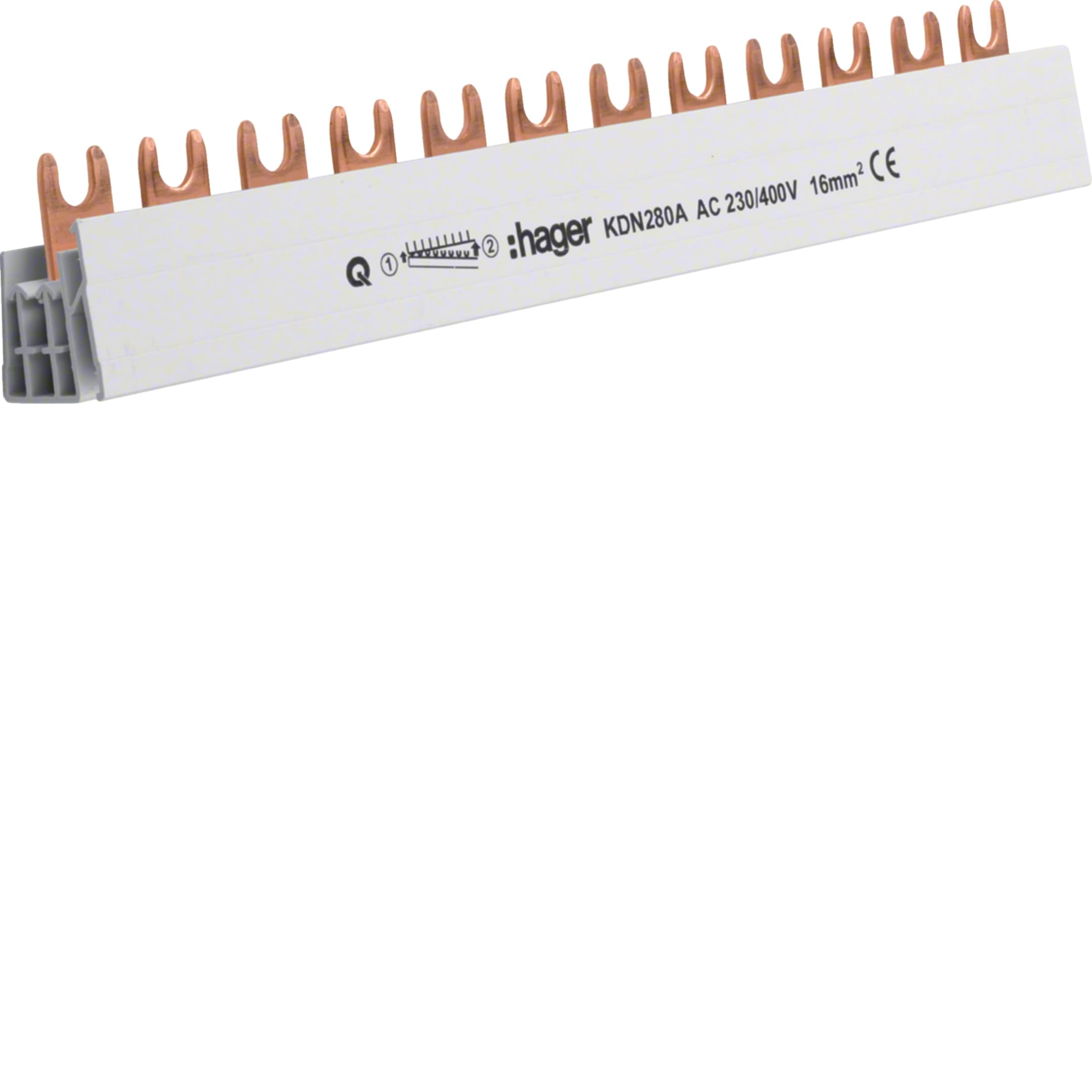

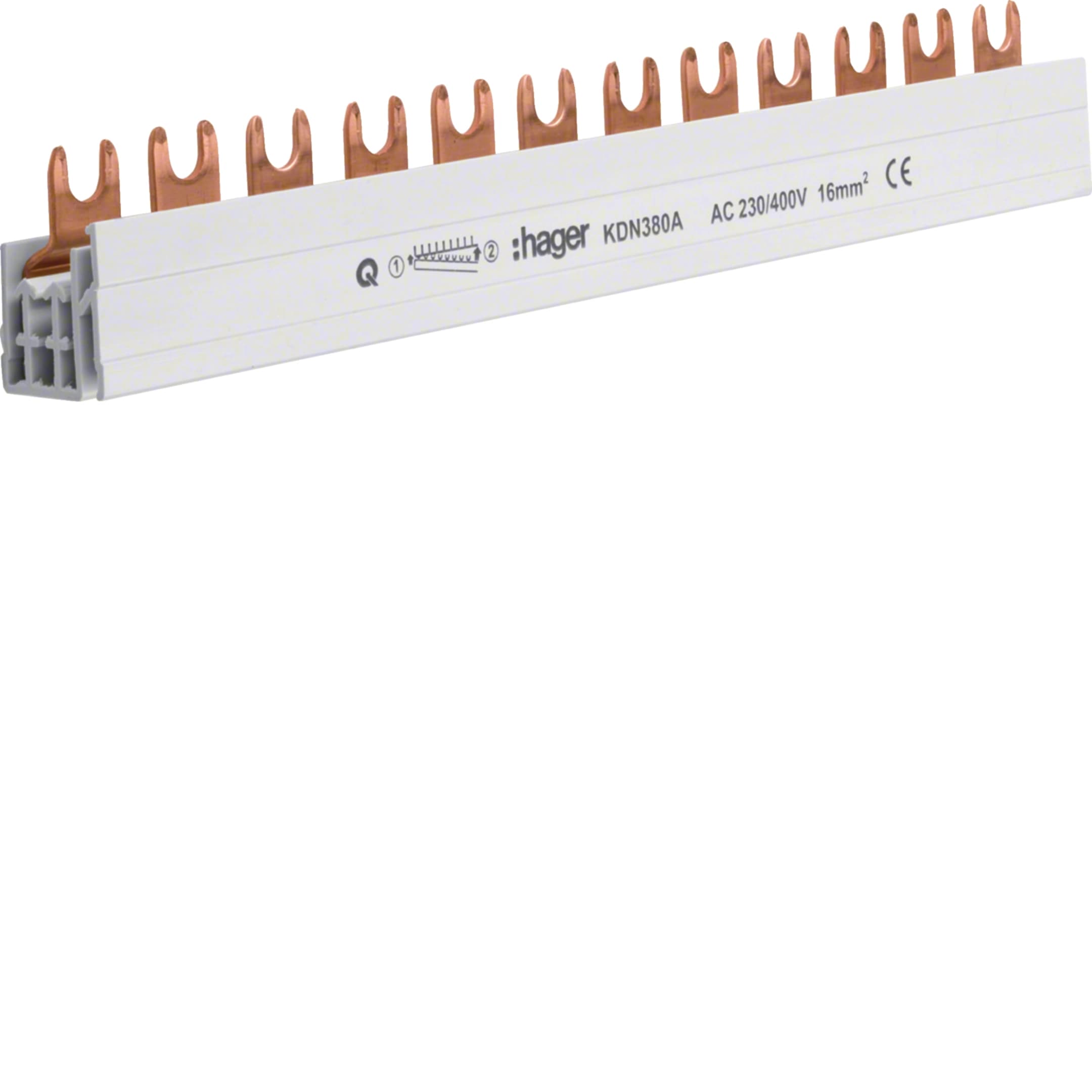

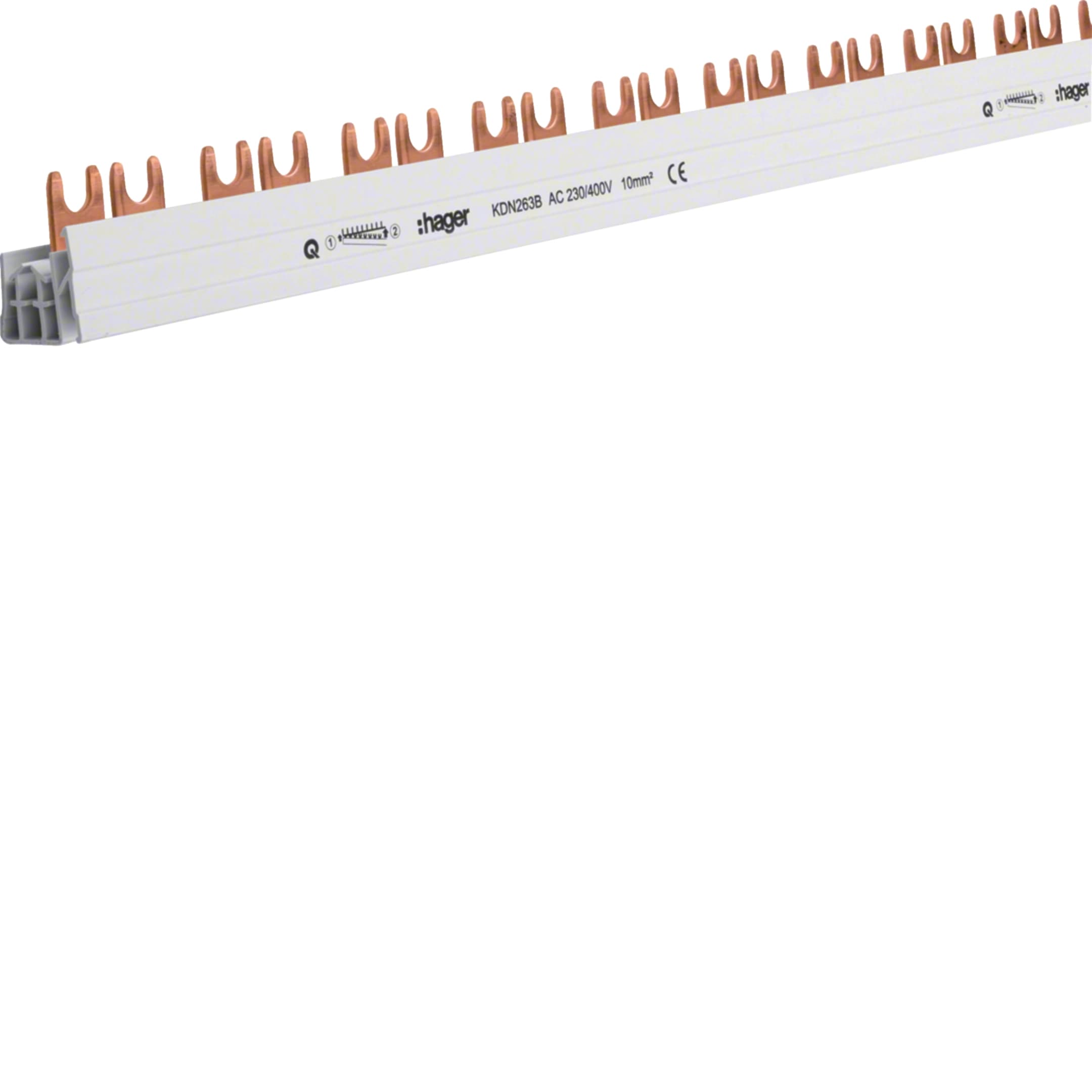

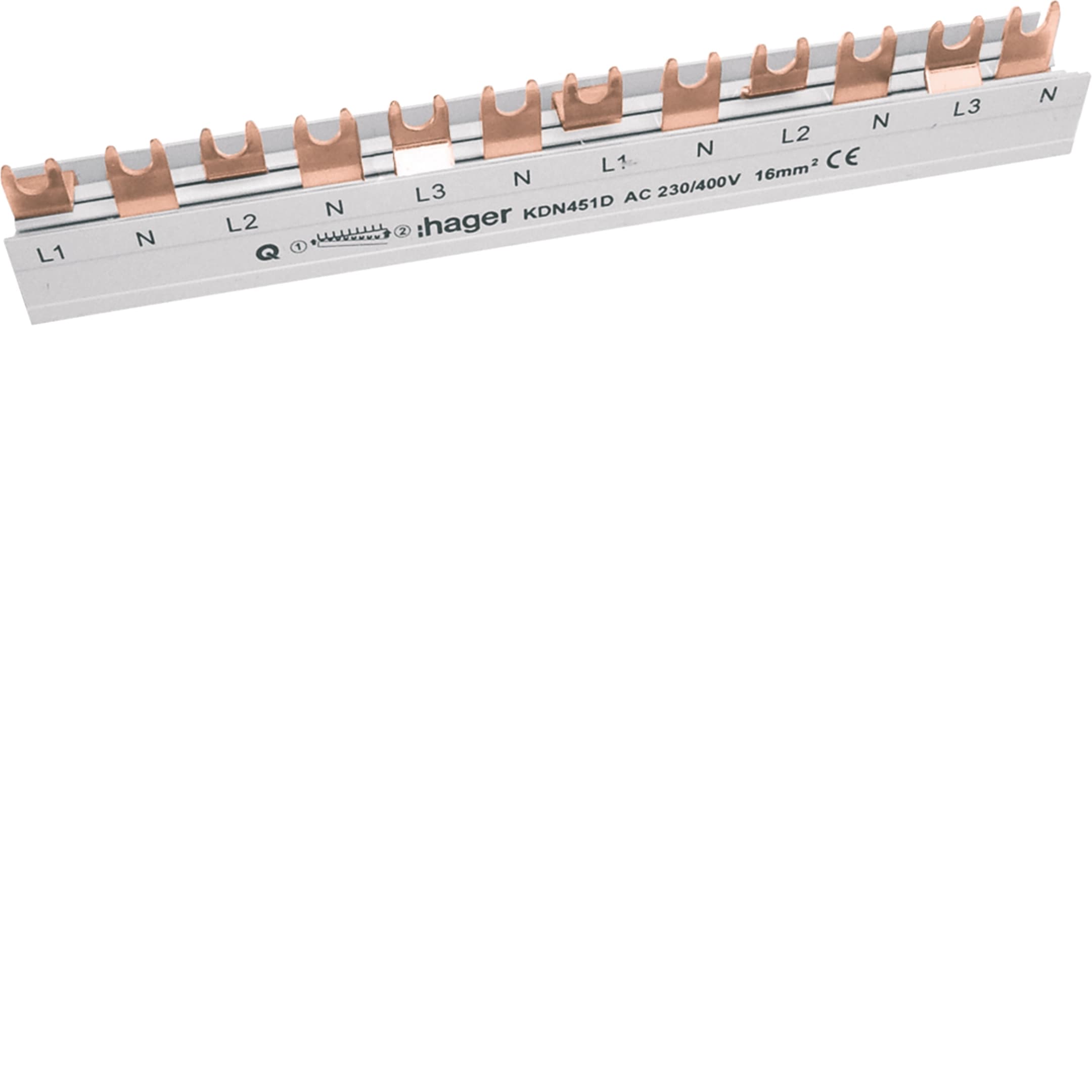

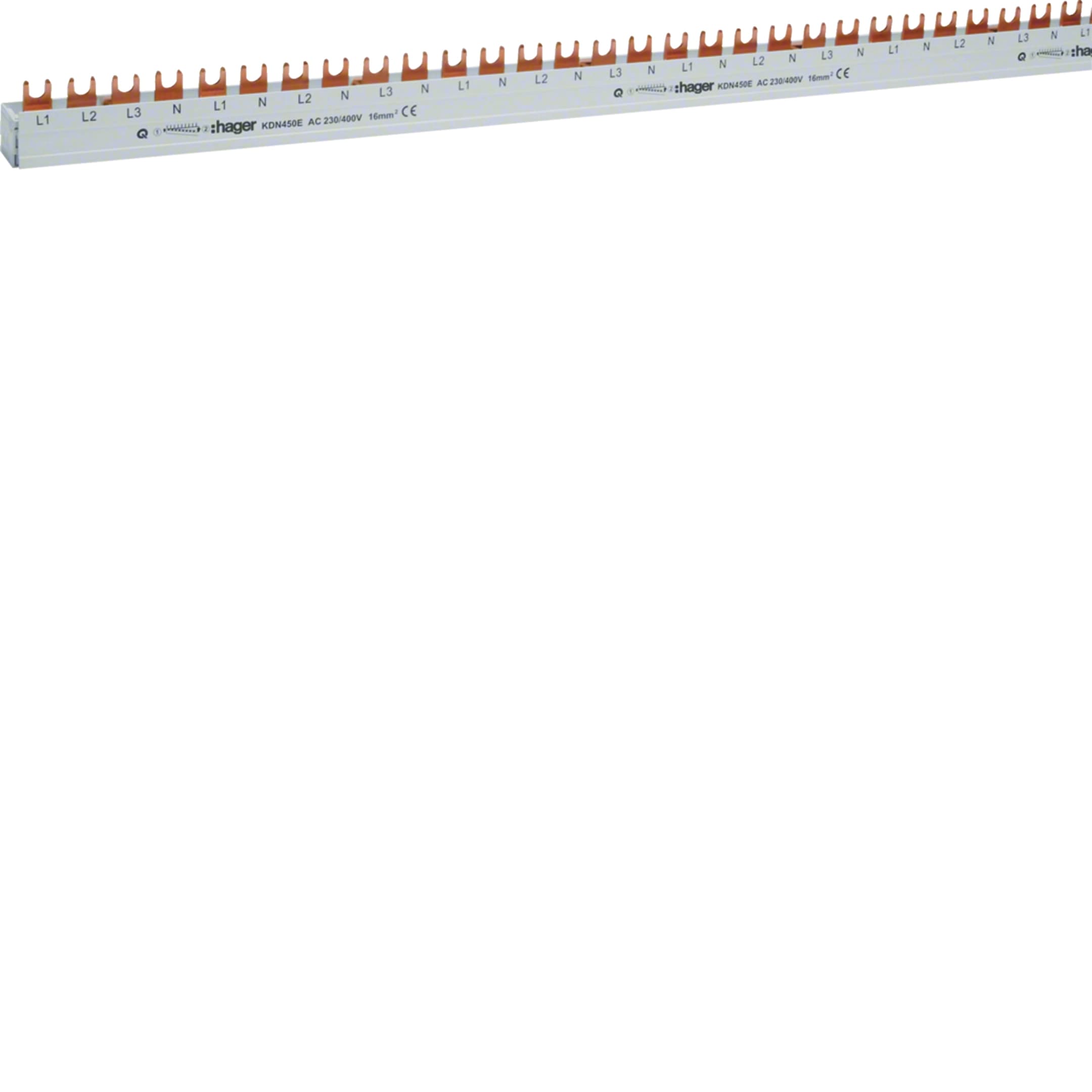

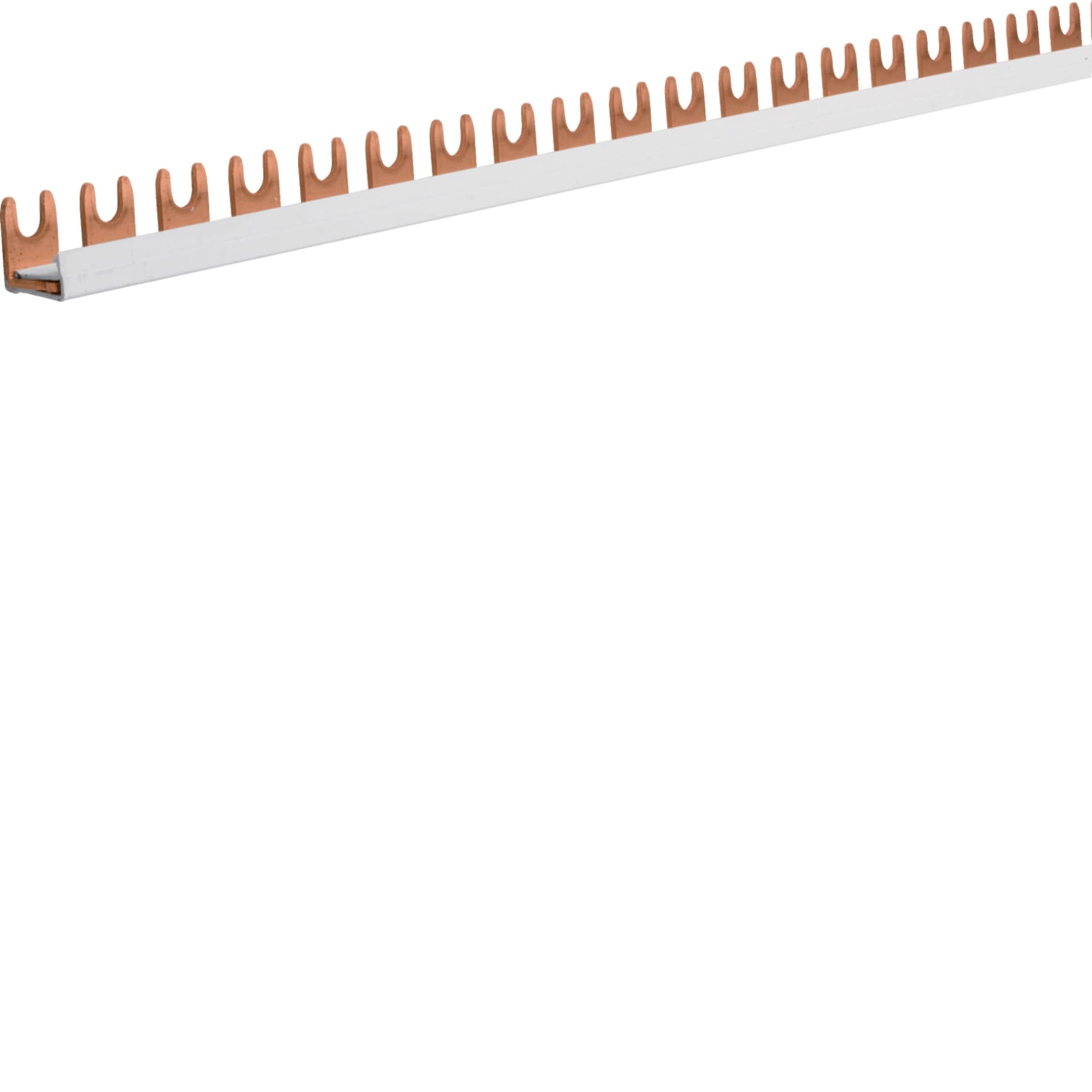

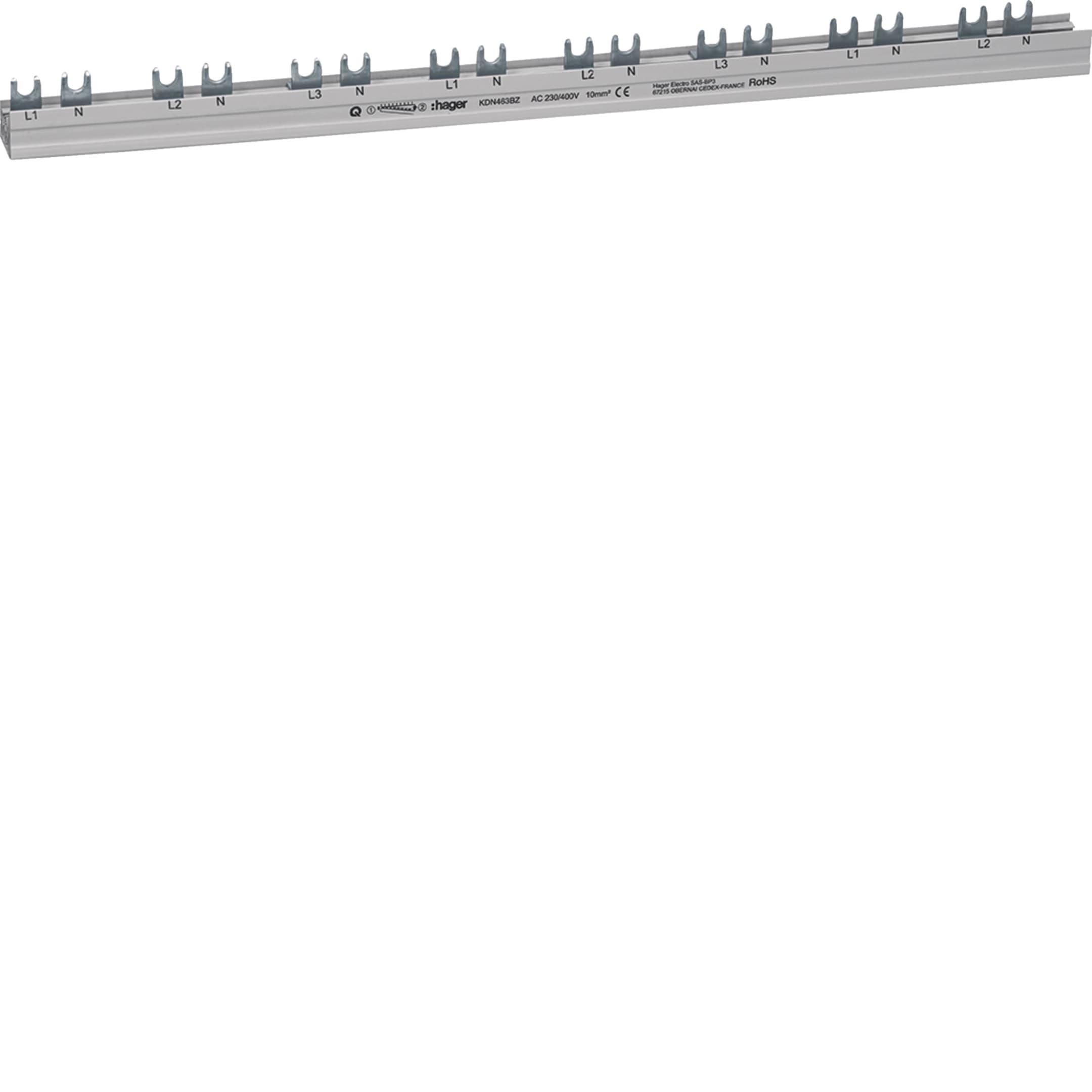

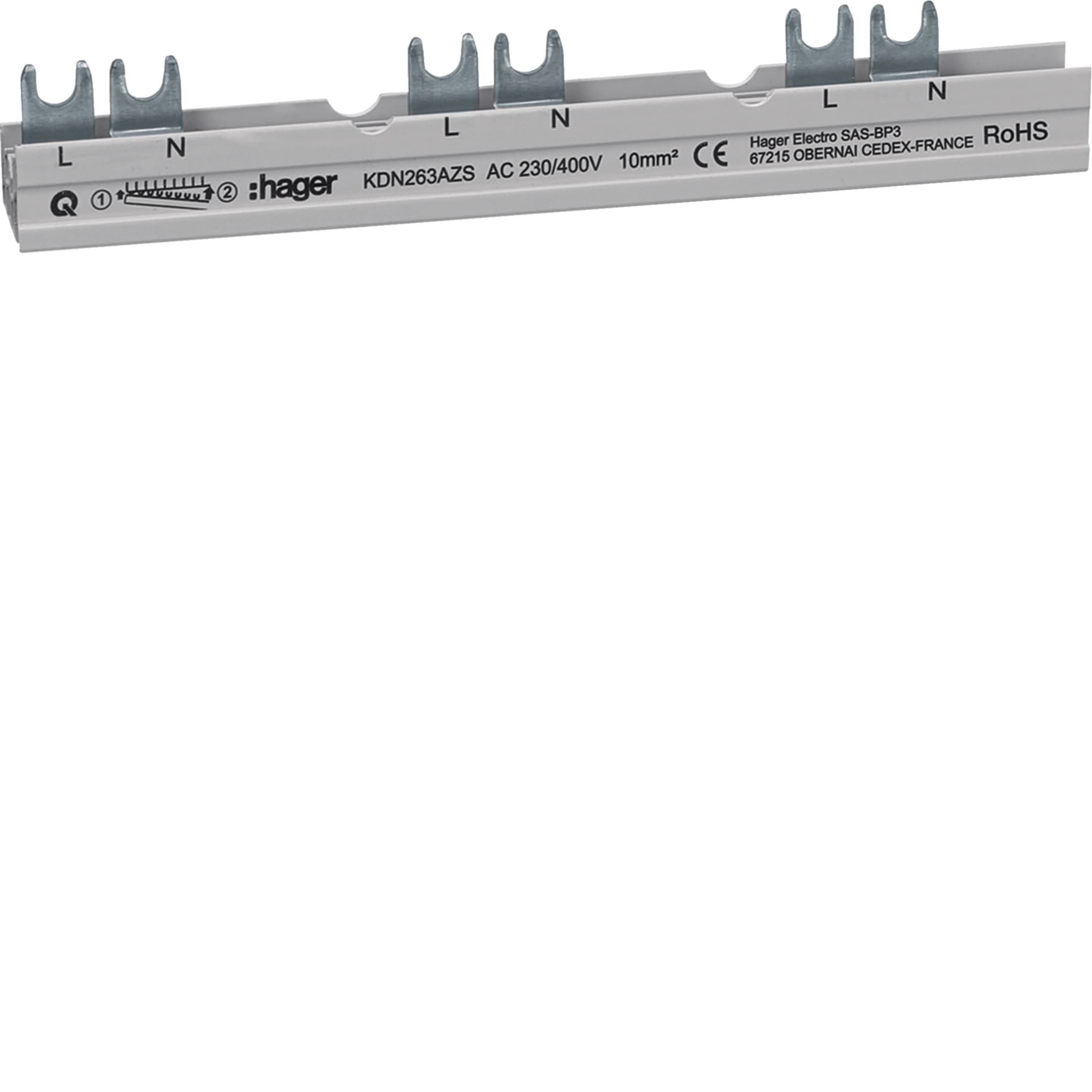

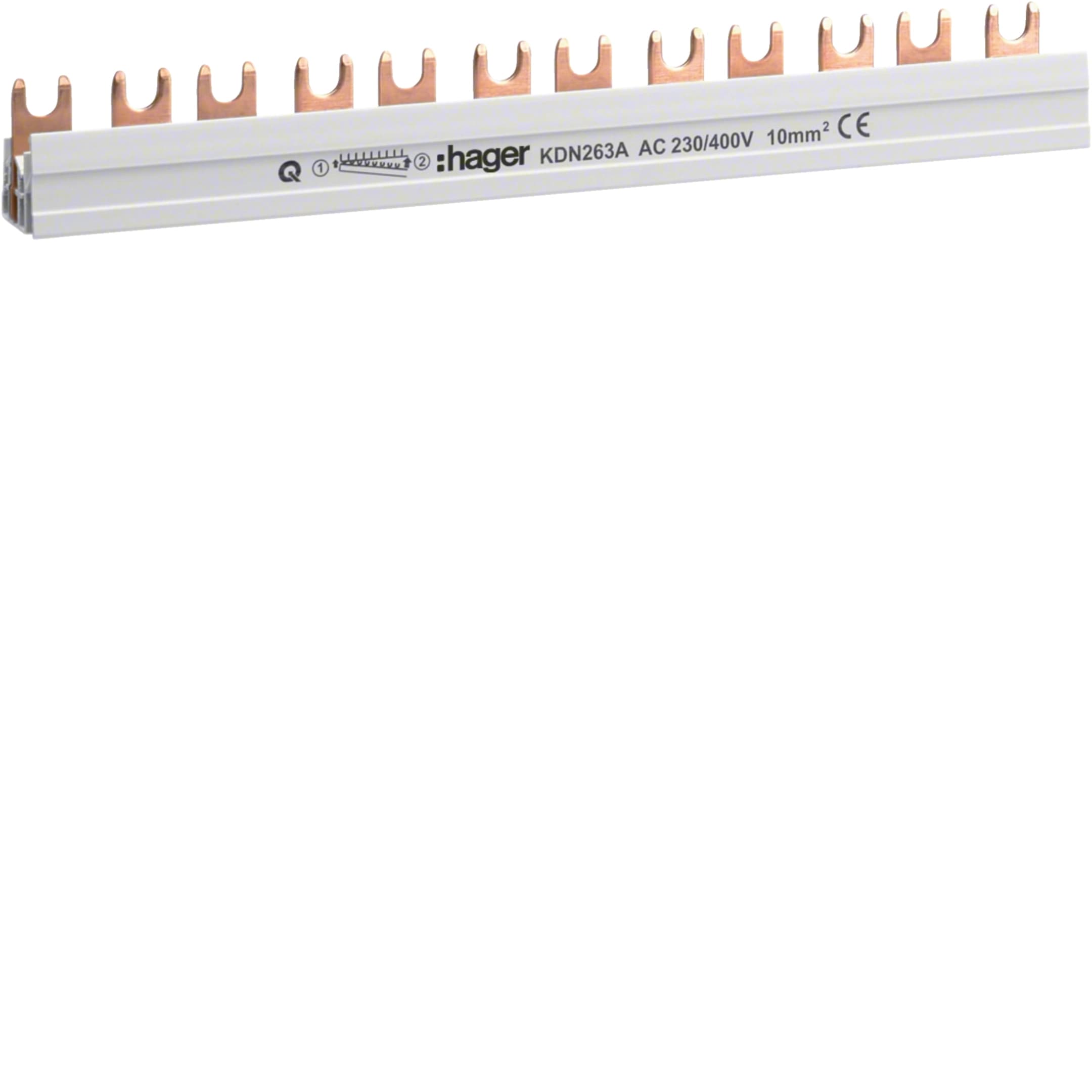

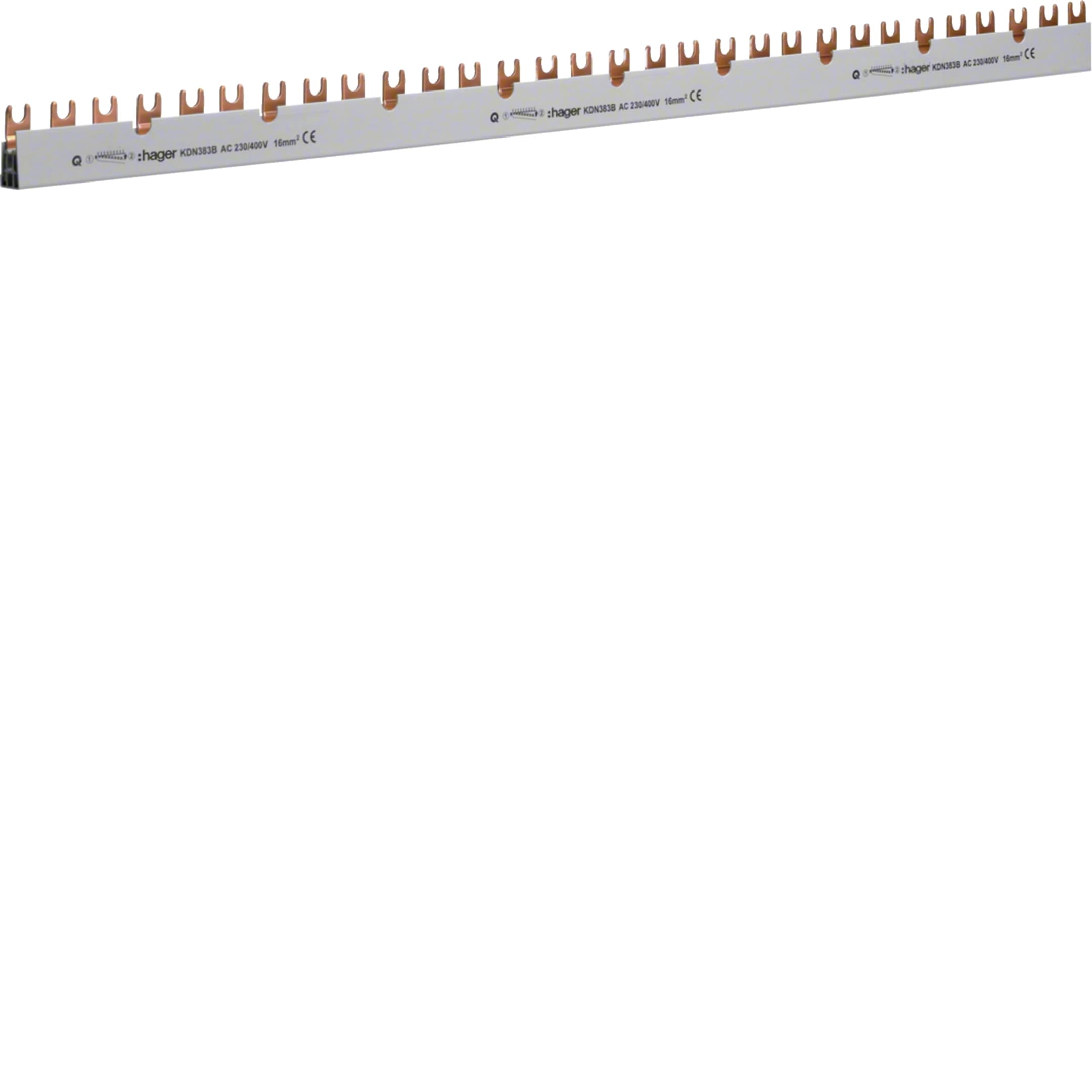

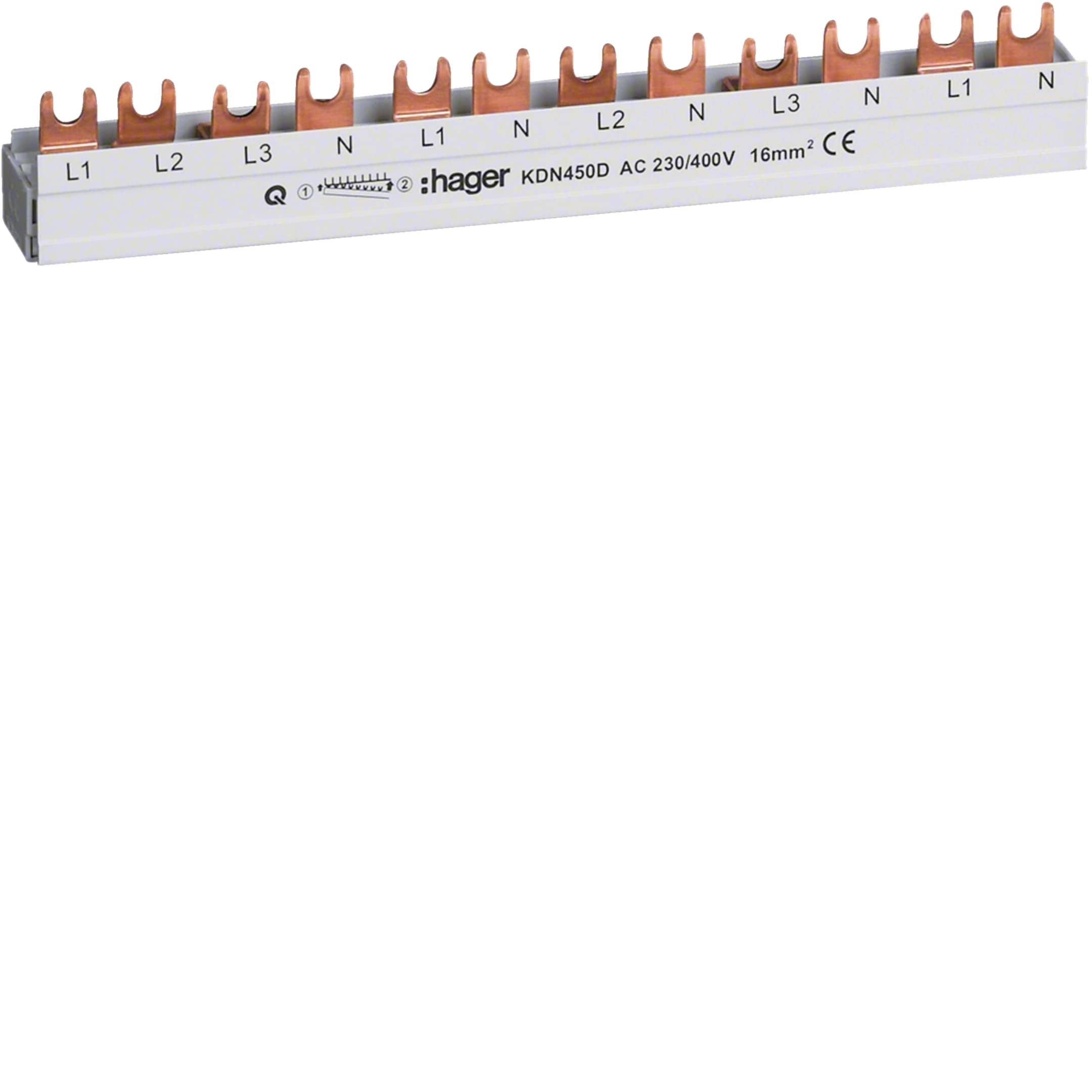

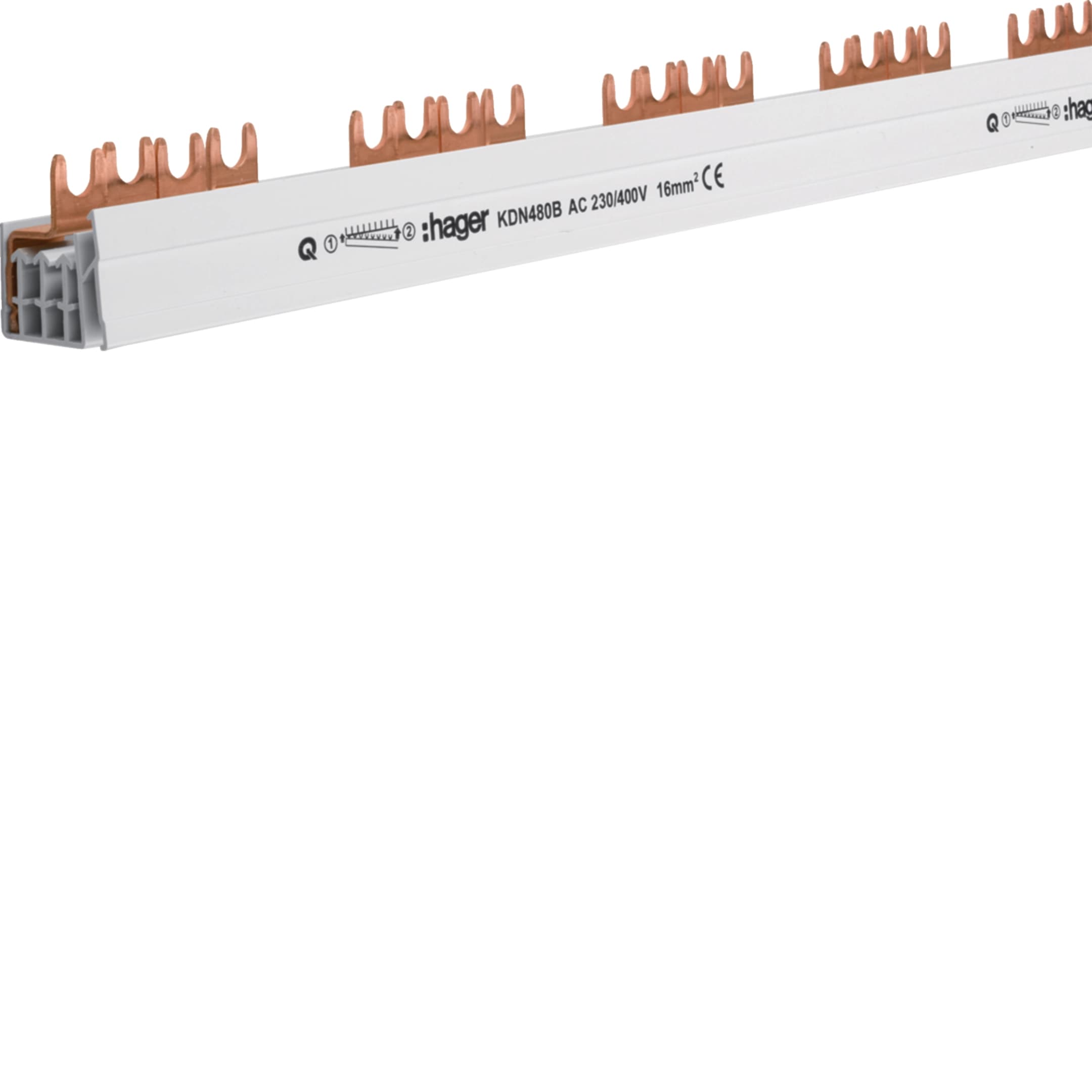

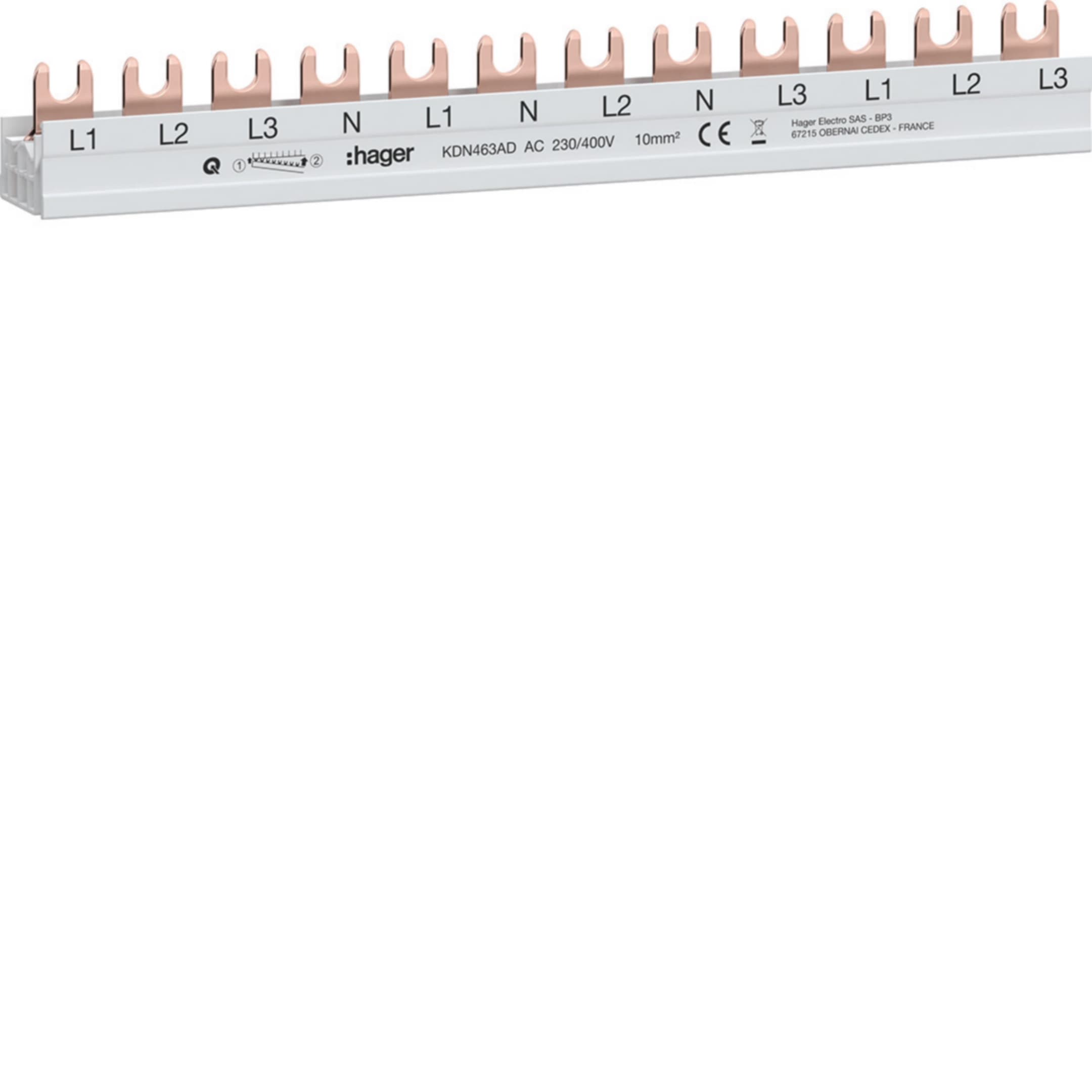

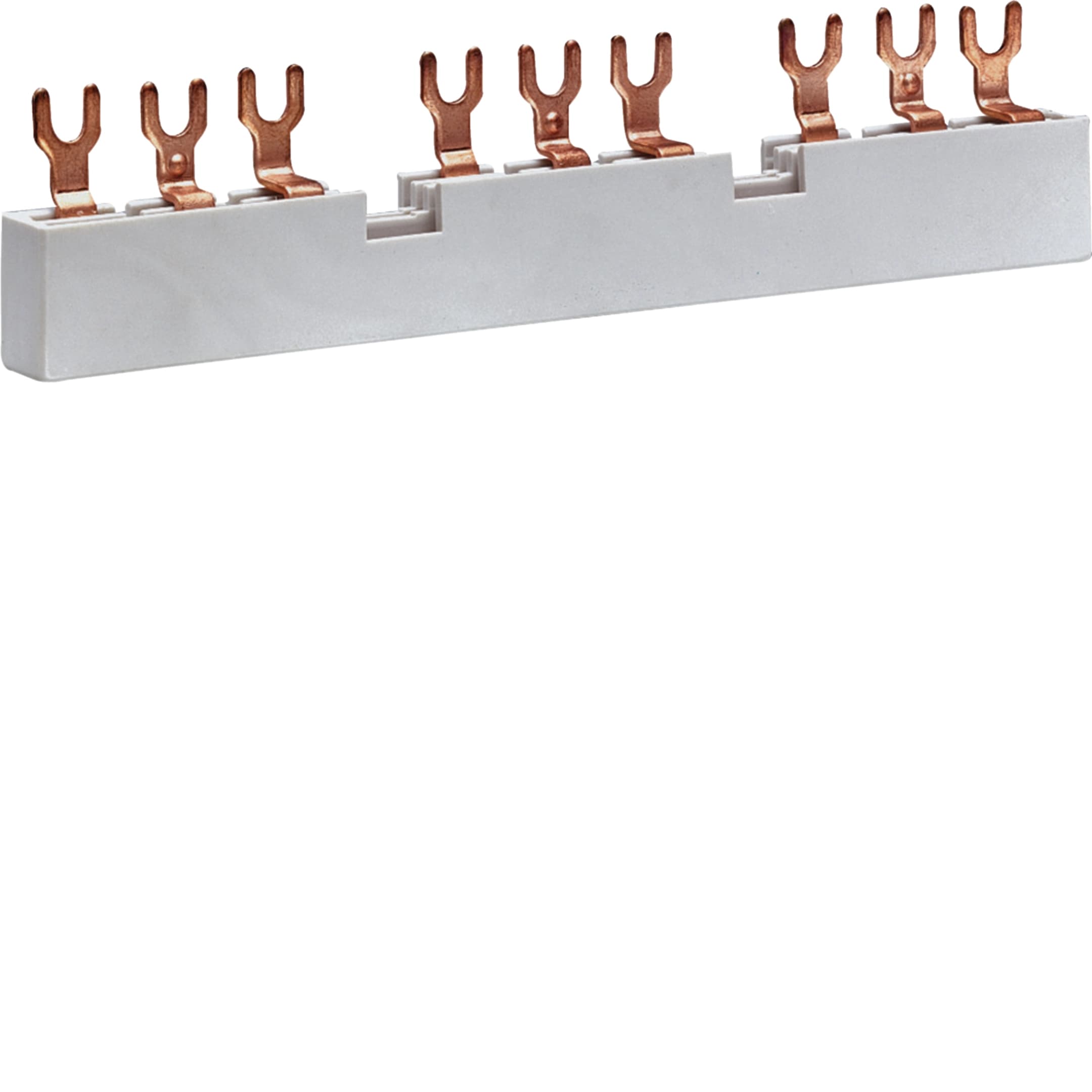

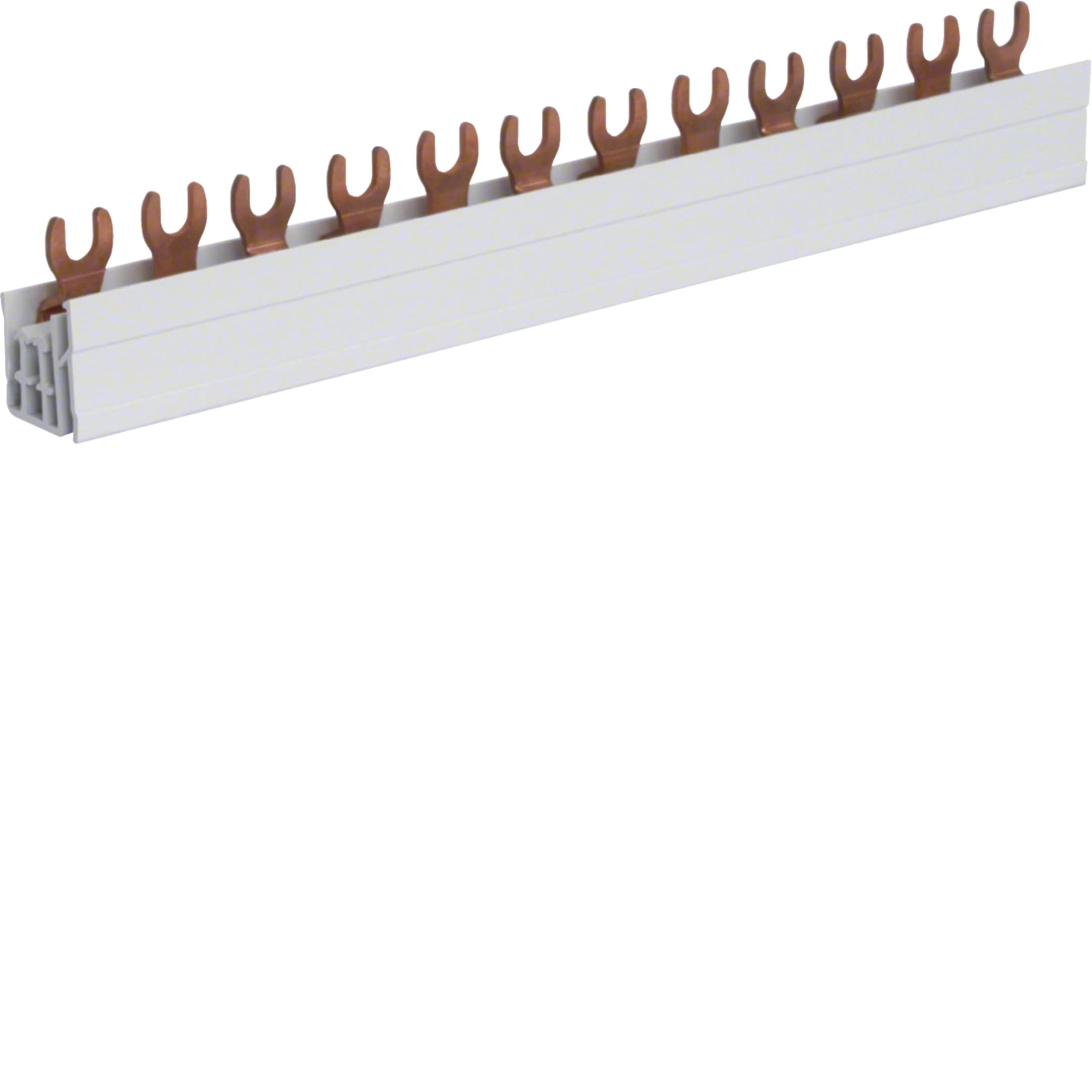

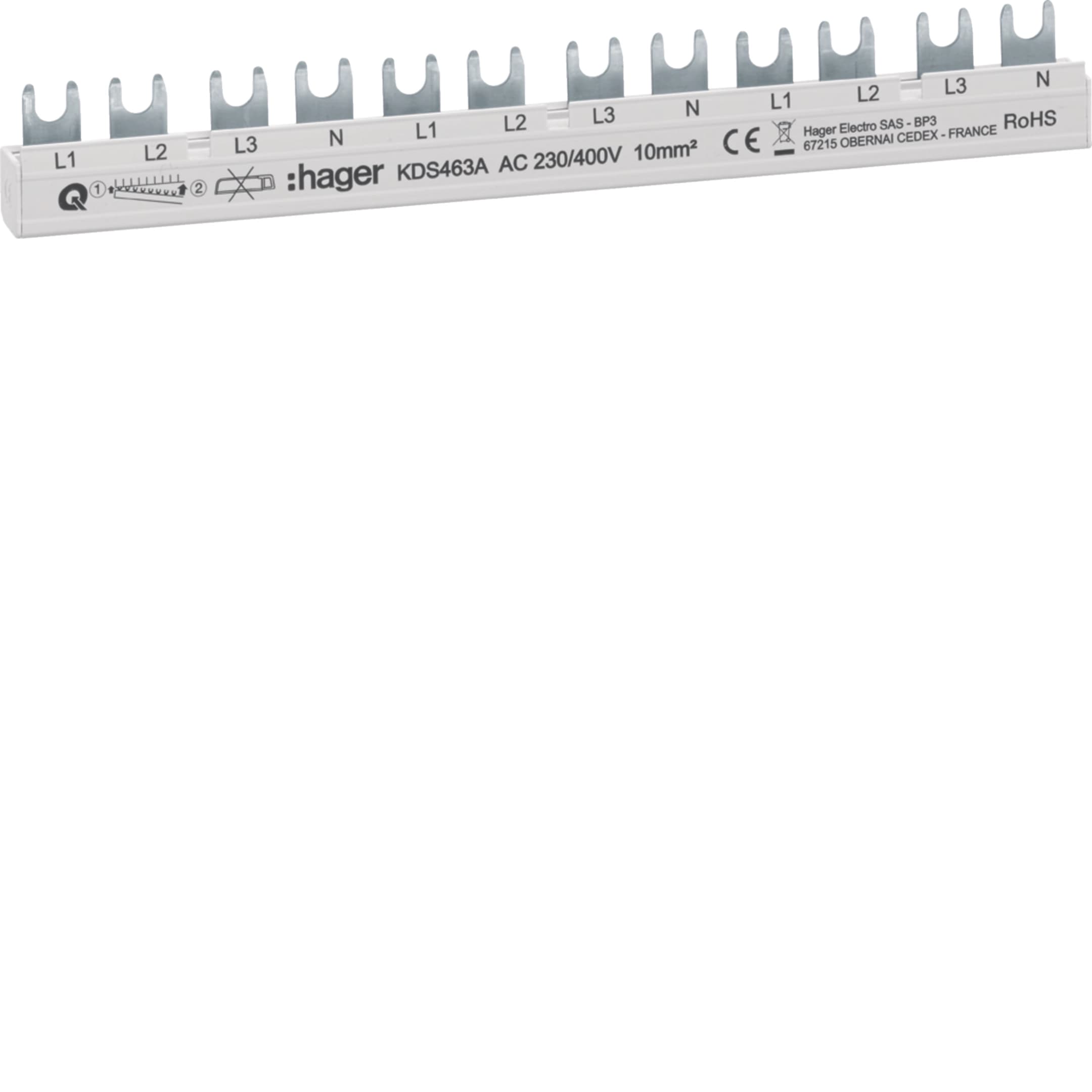

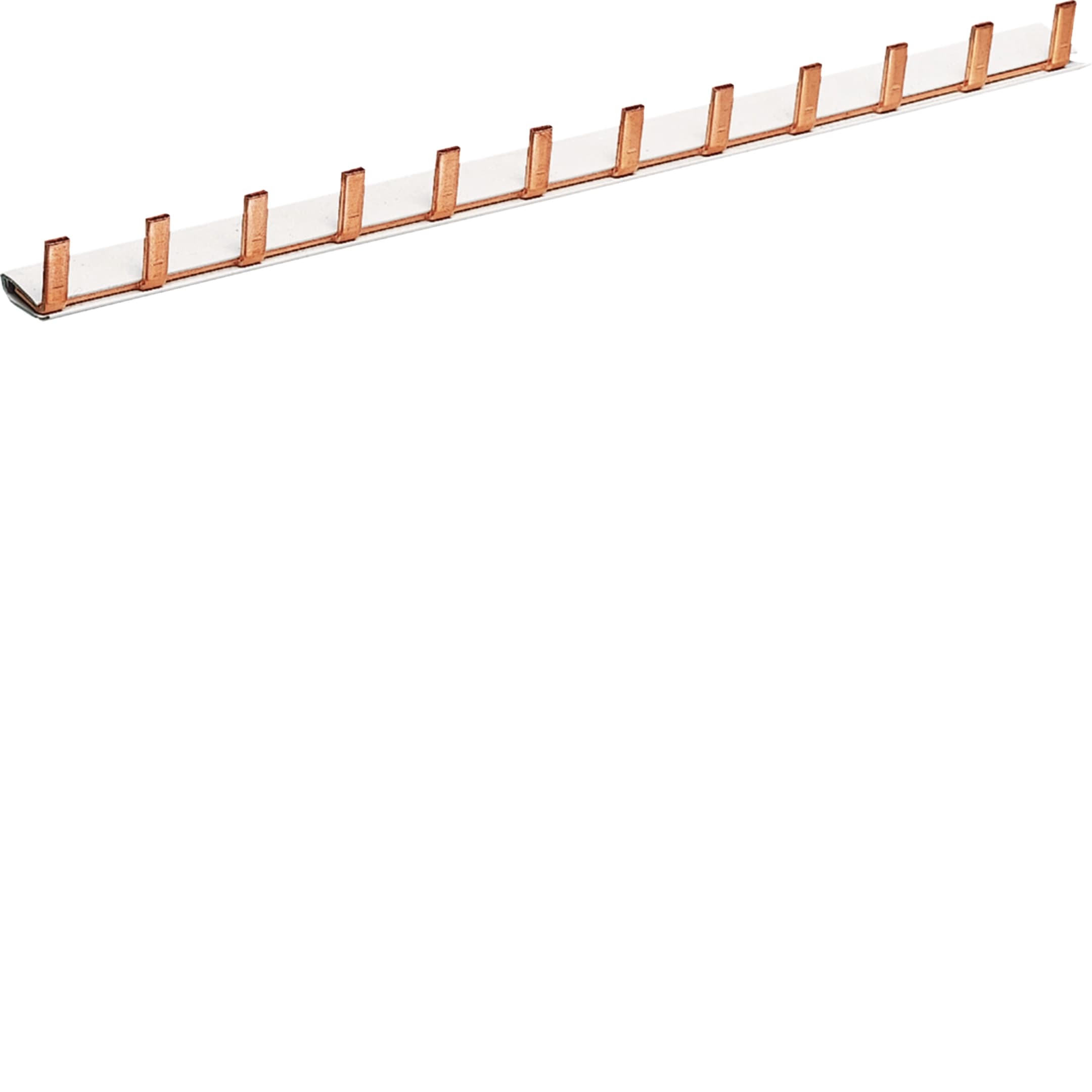

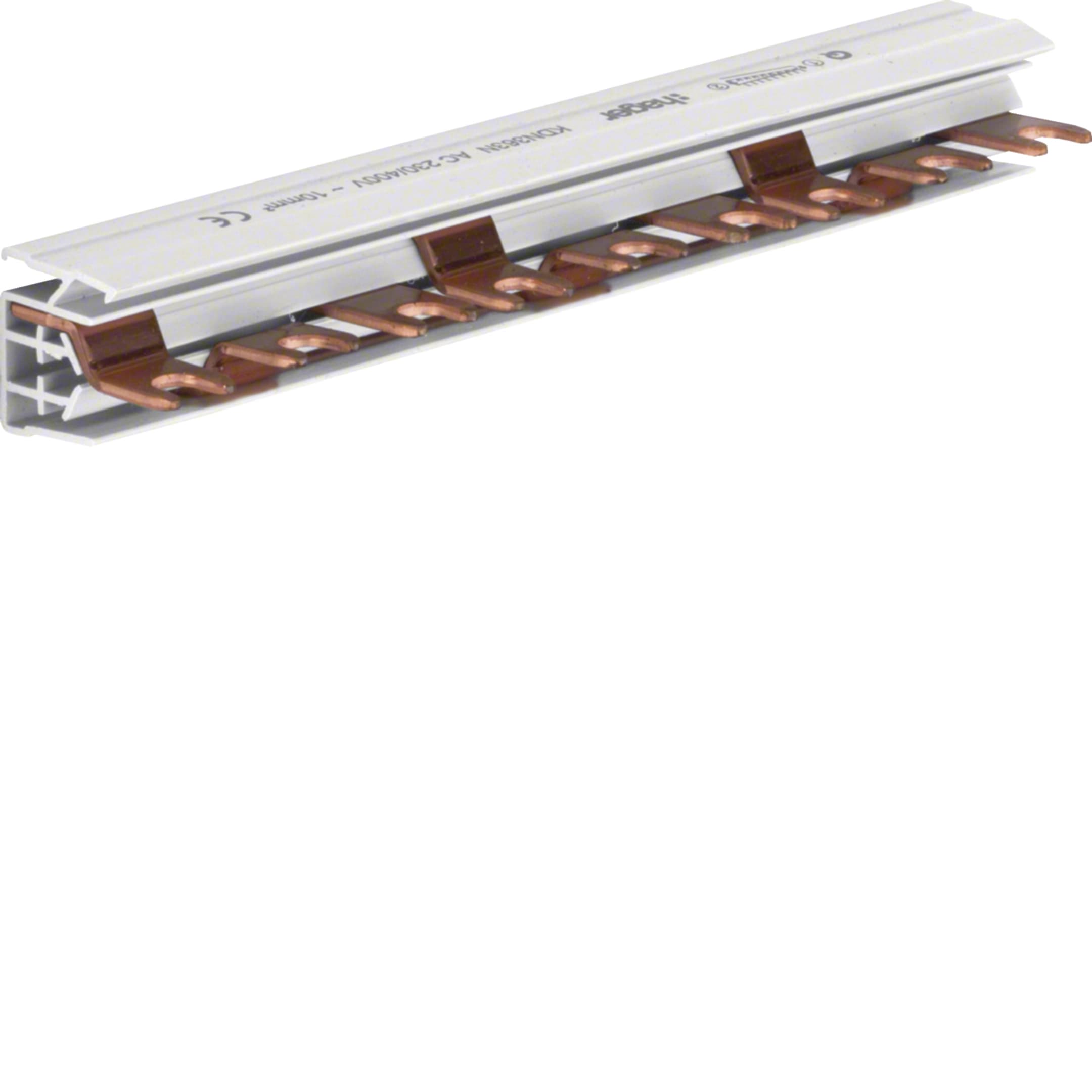

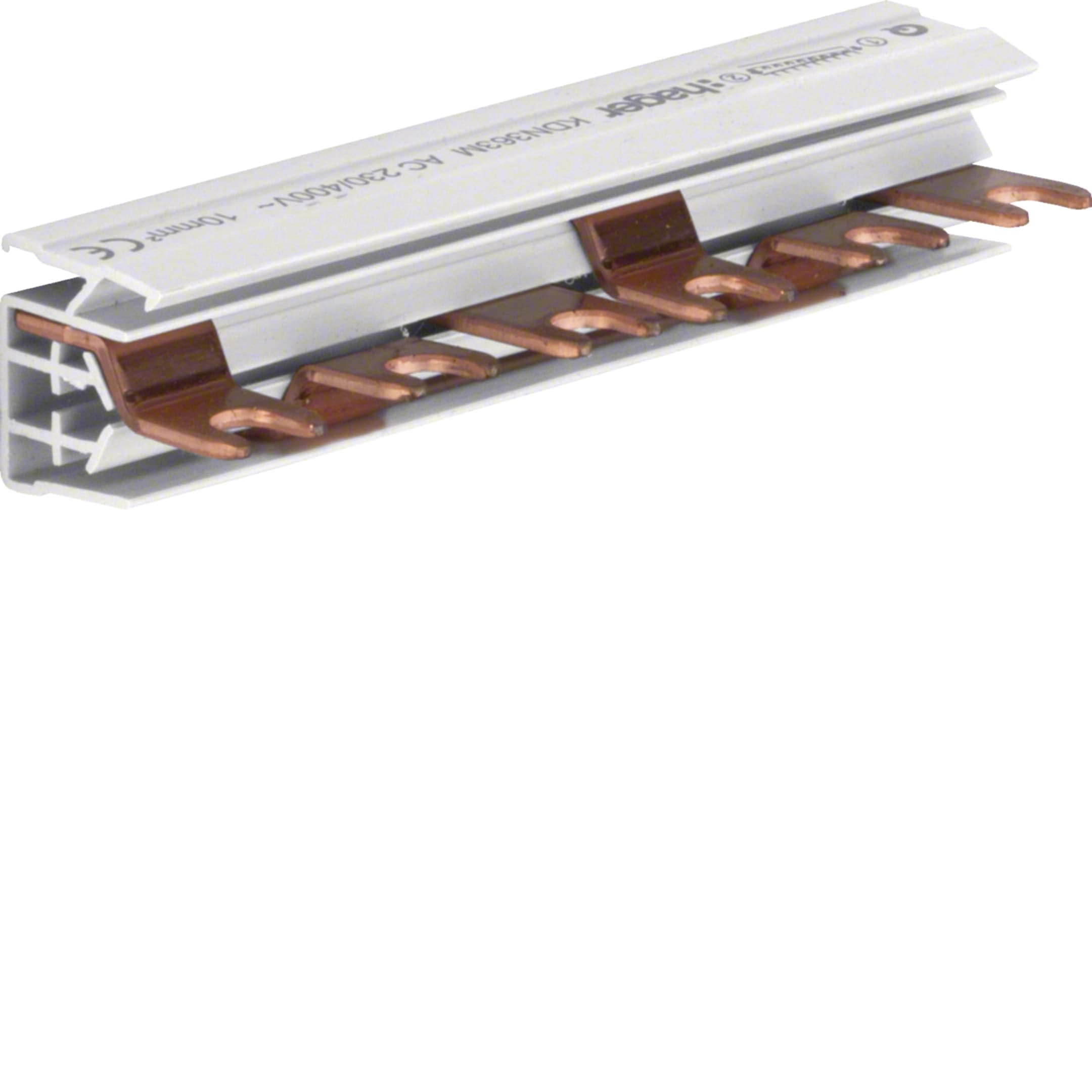

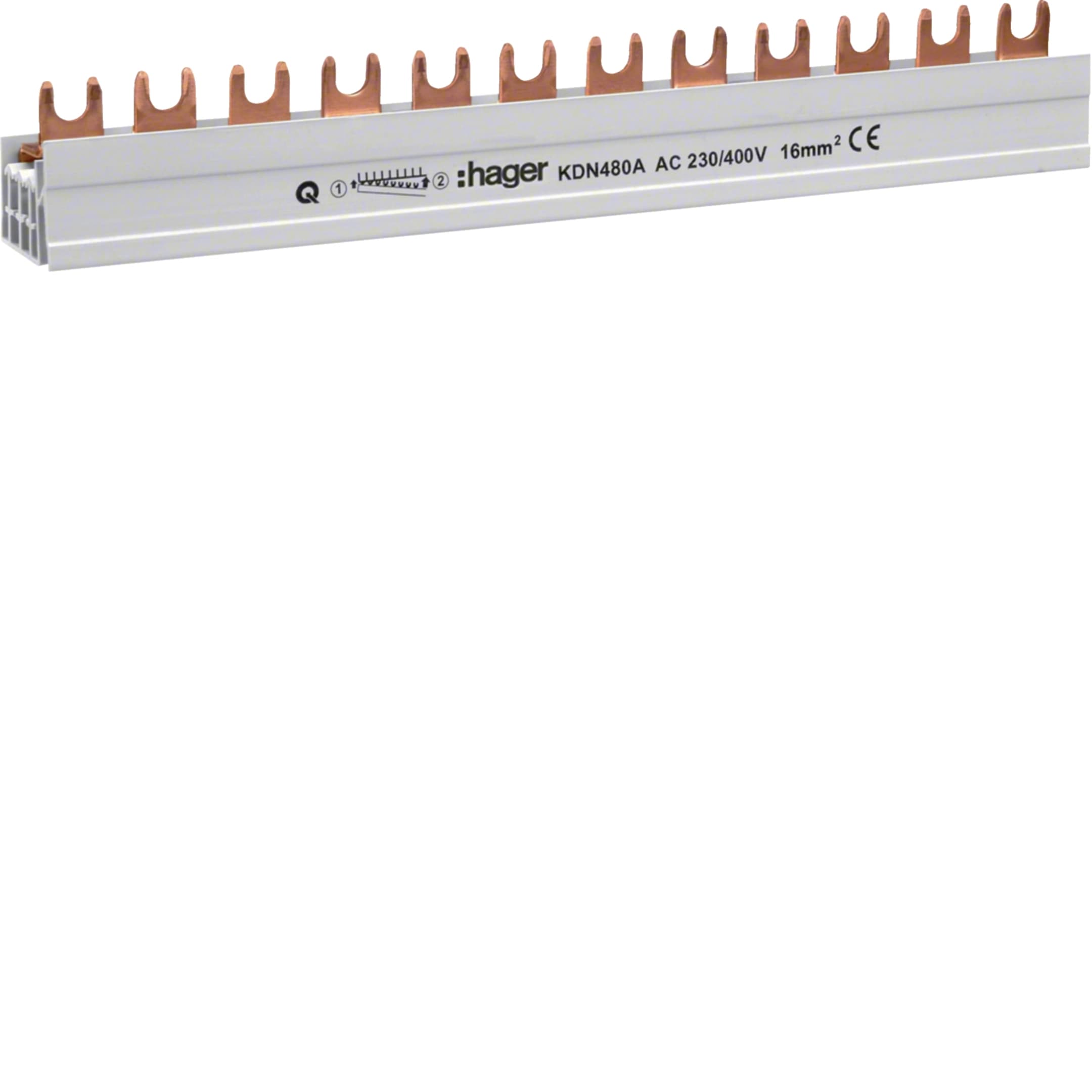

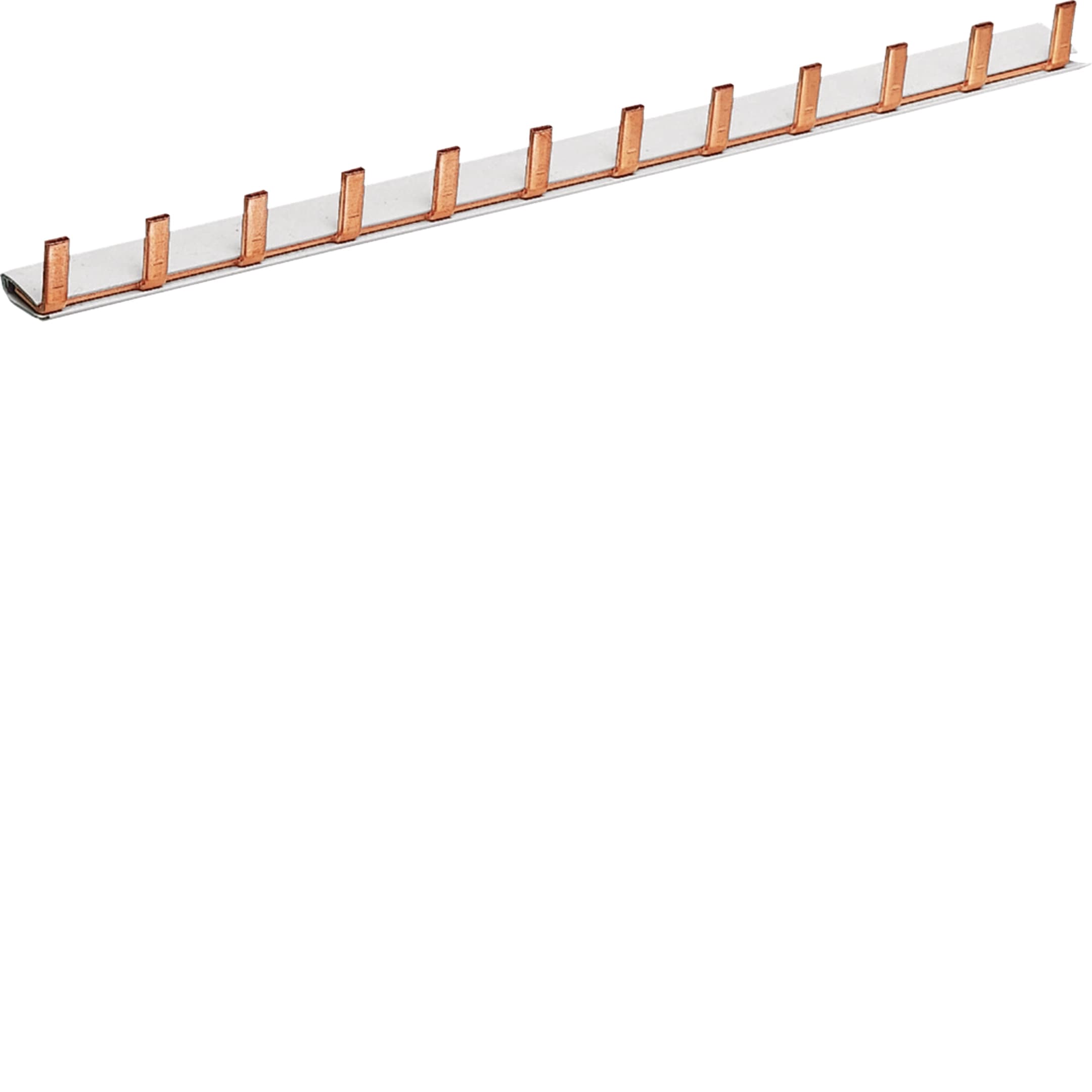

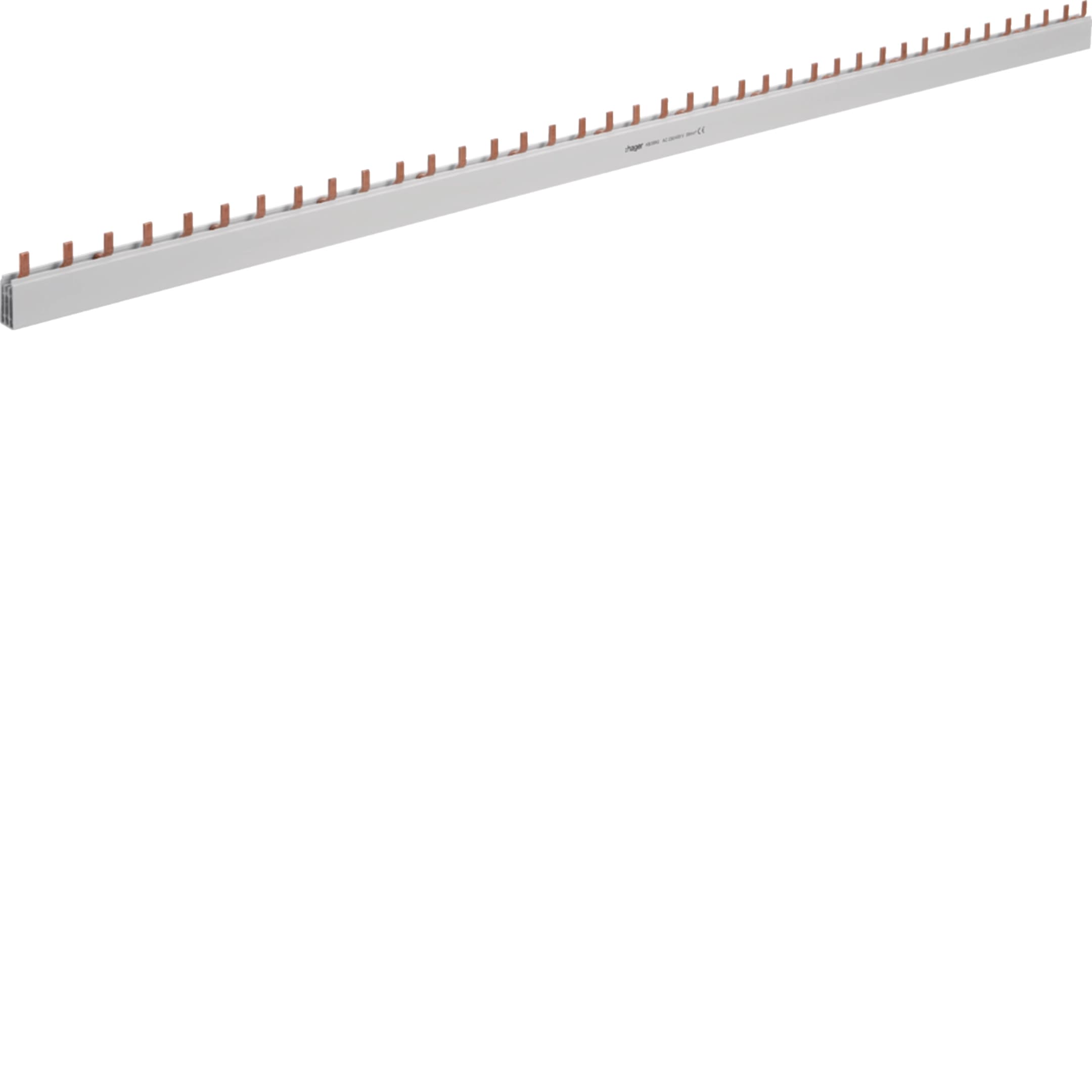

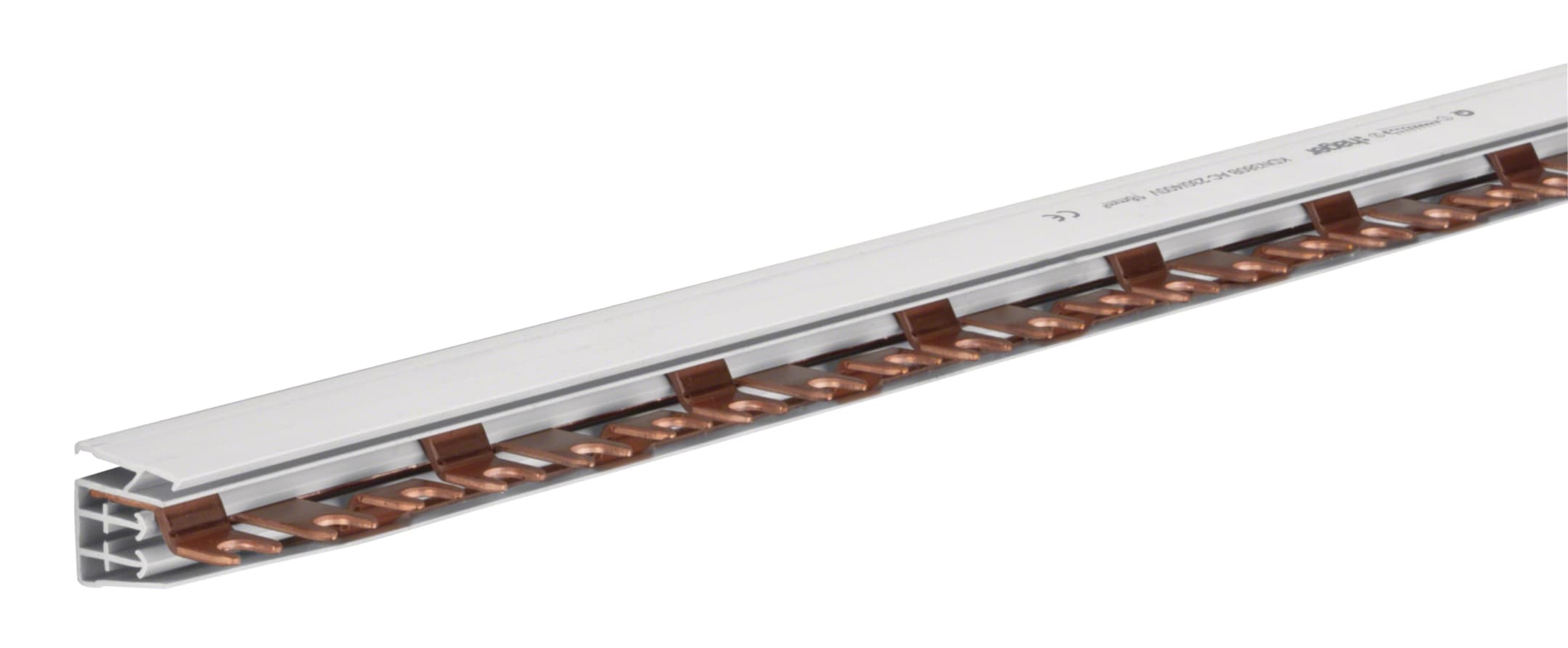

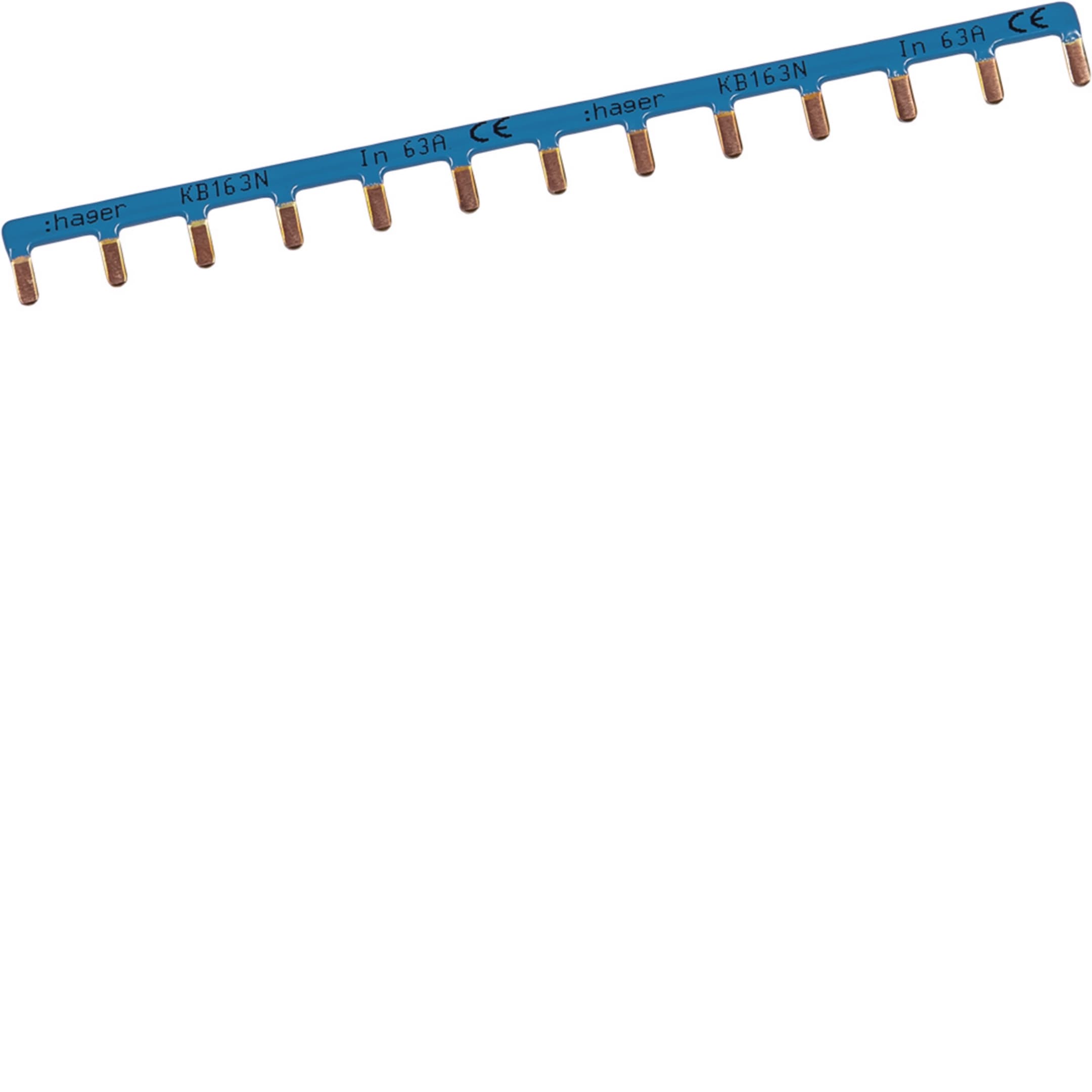

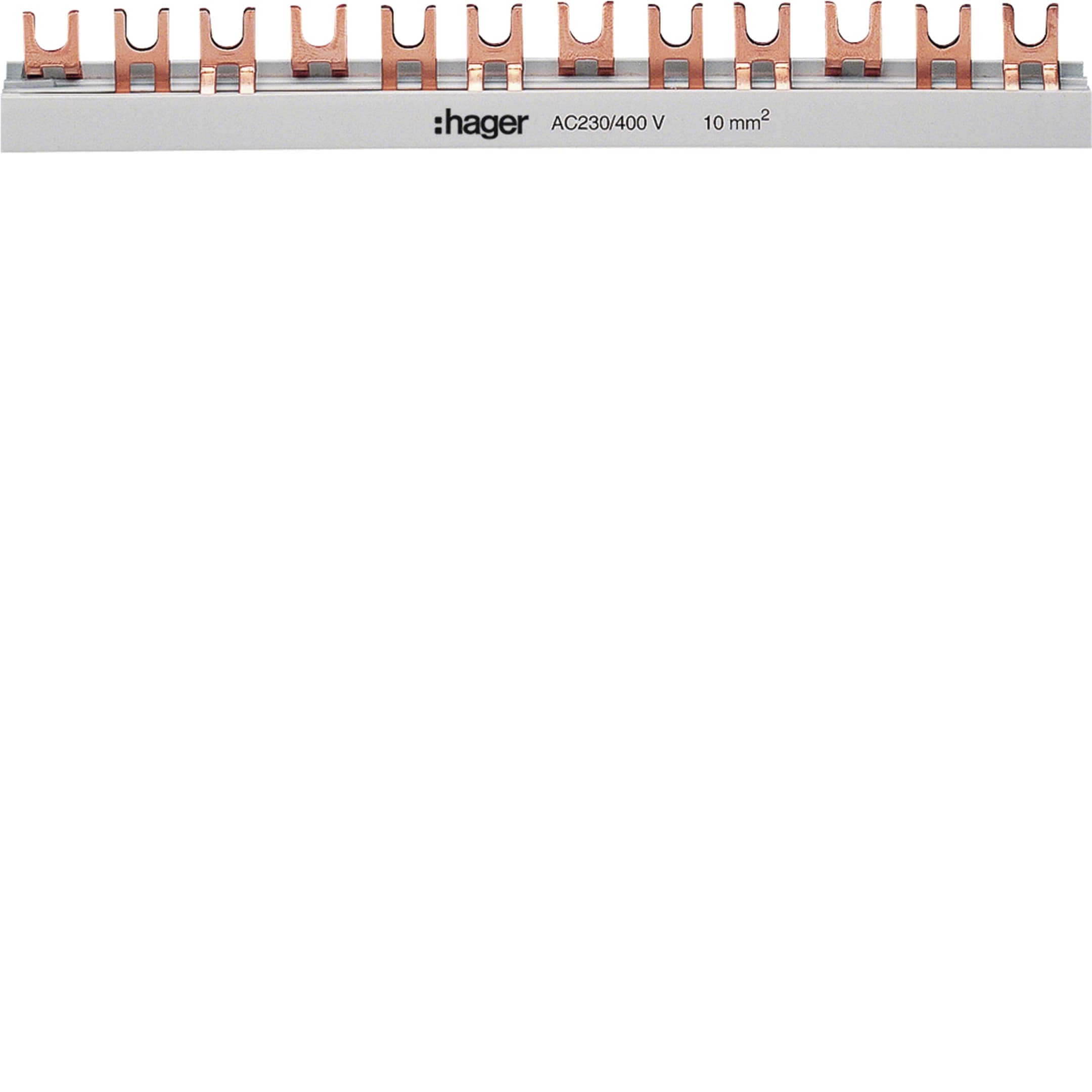

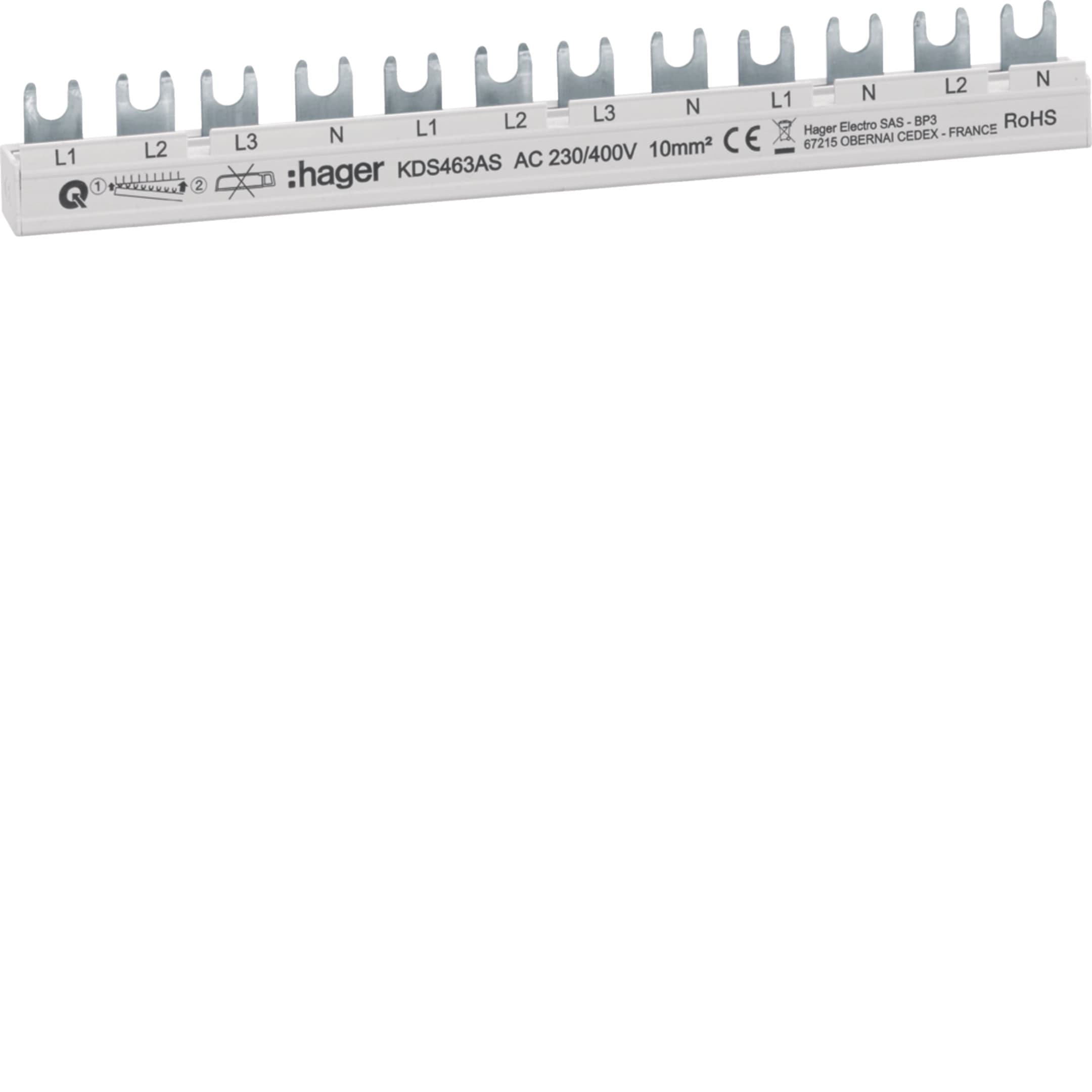

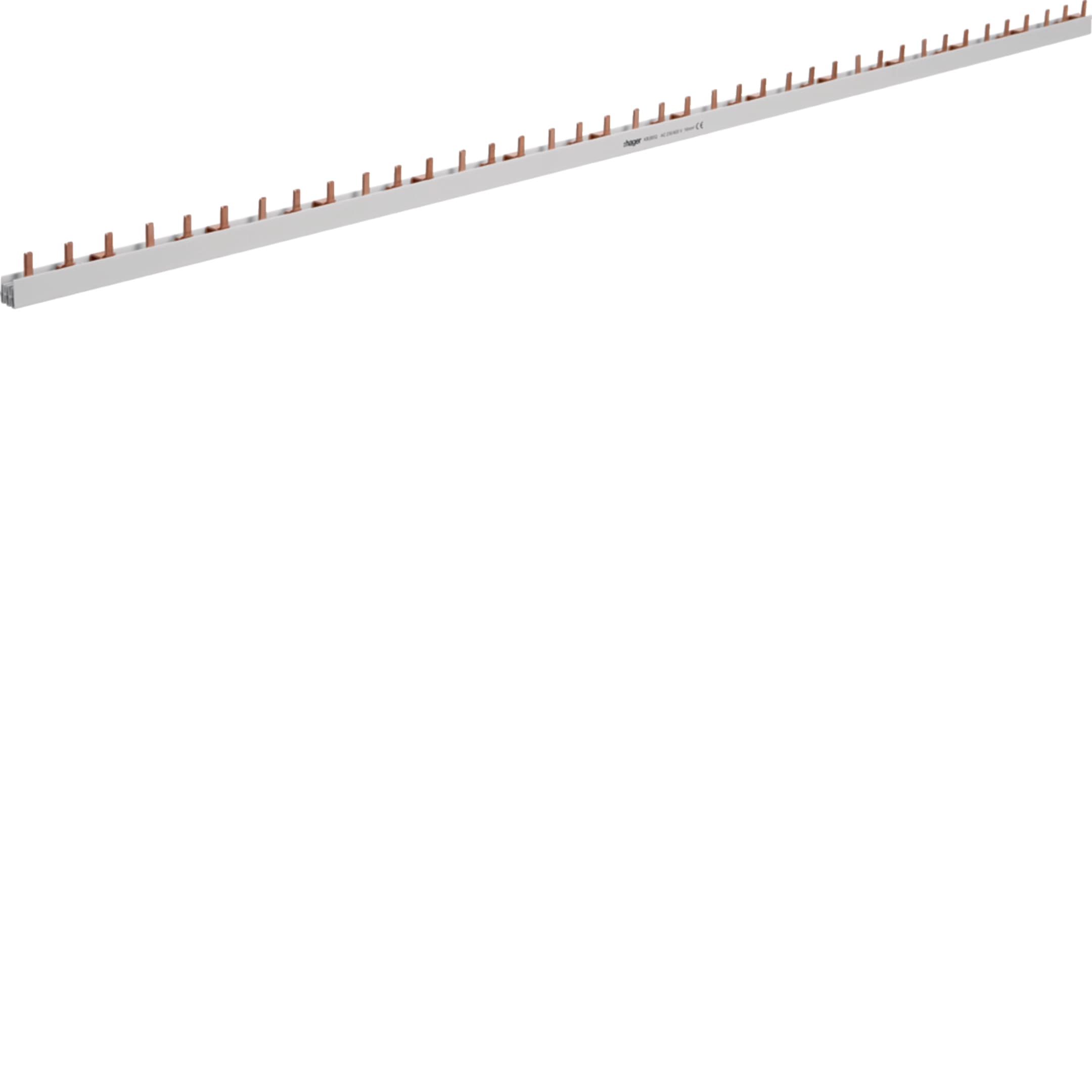

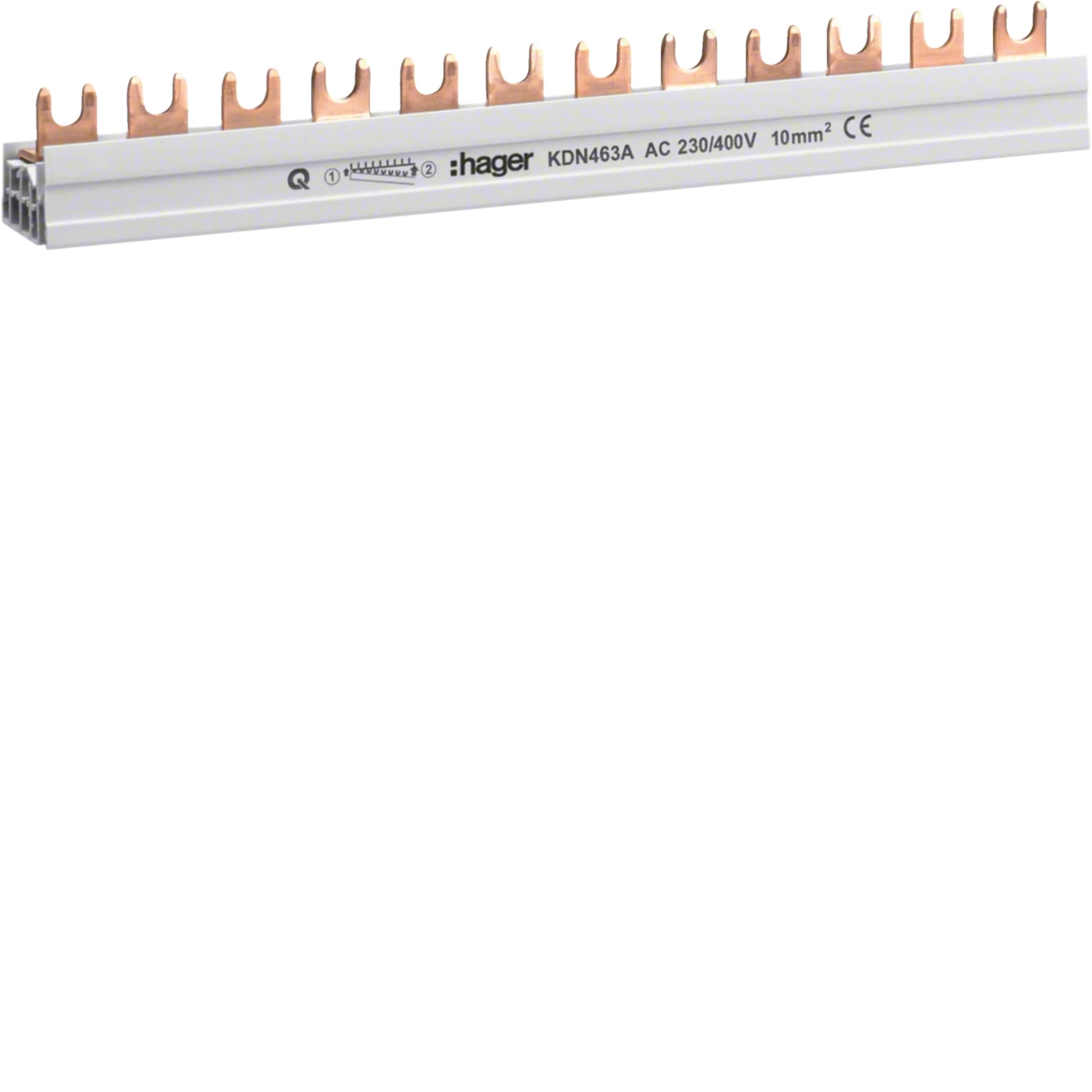

Phasenschiene nach Polzahl, Anschluss und Länge auswählen

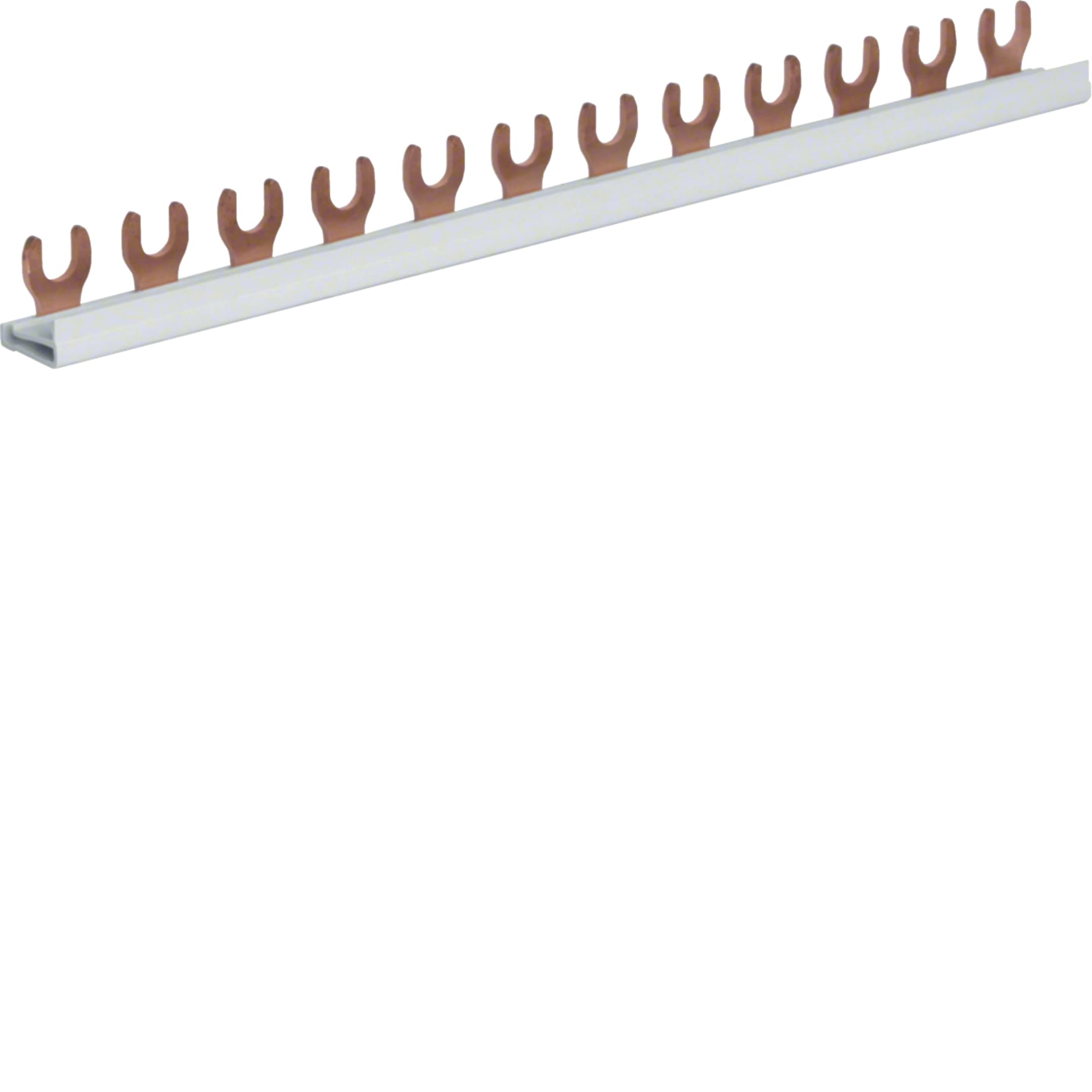

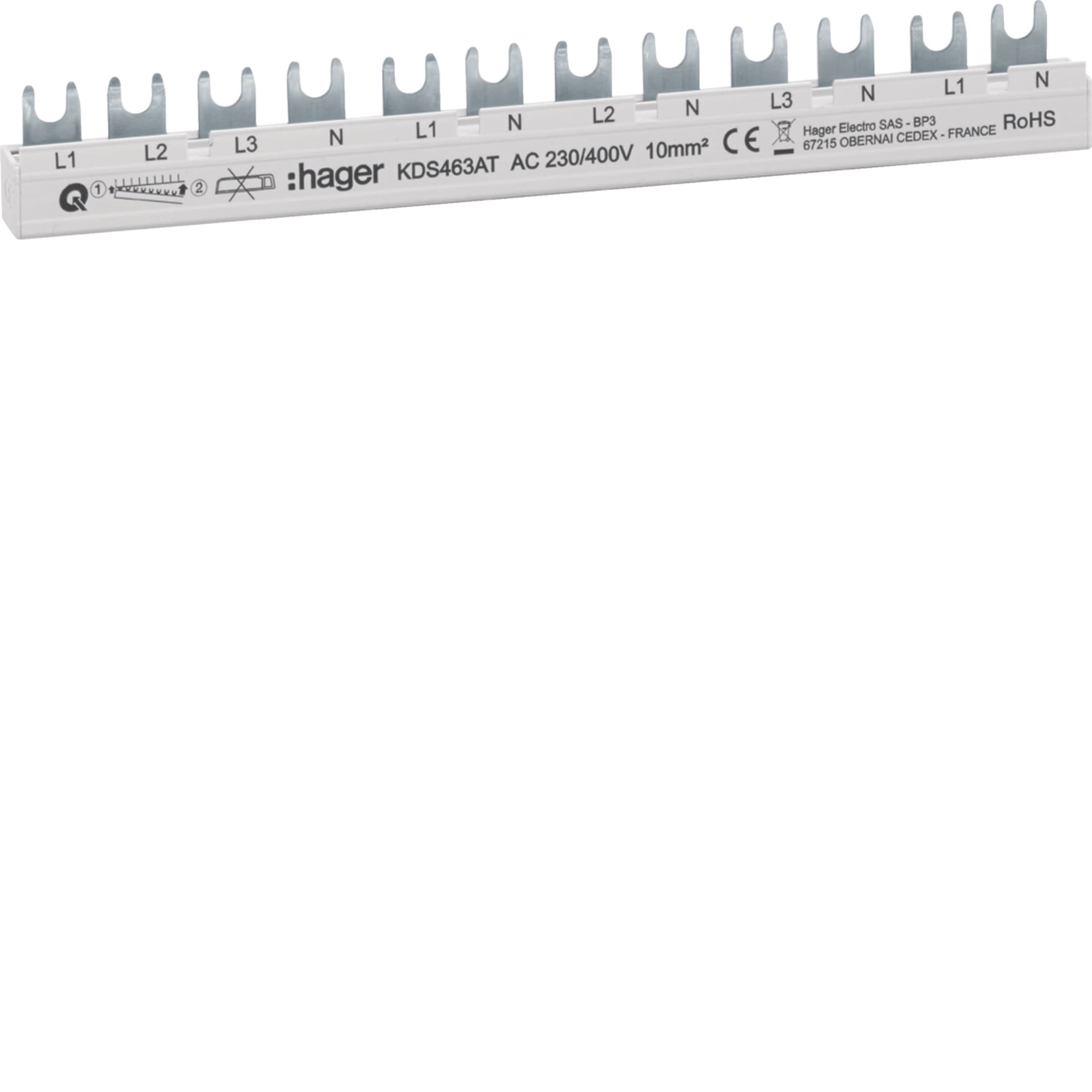

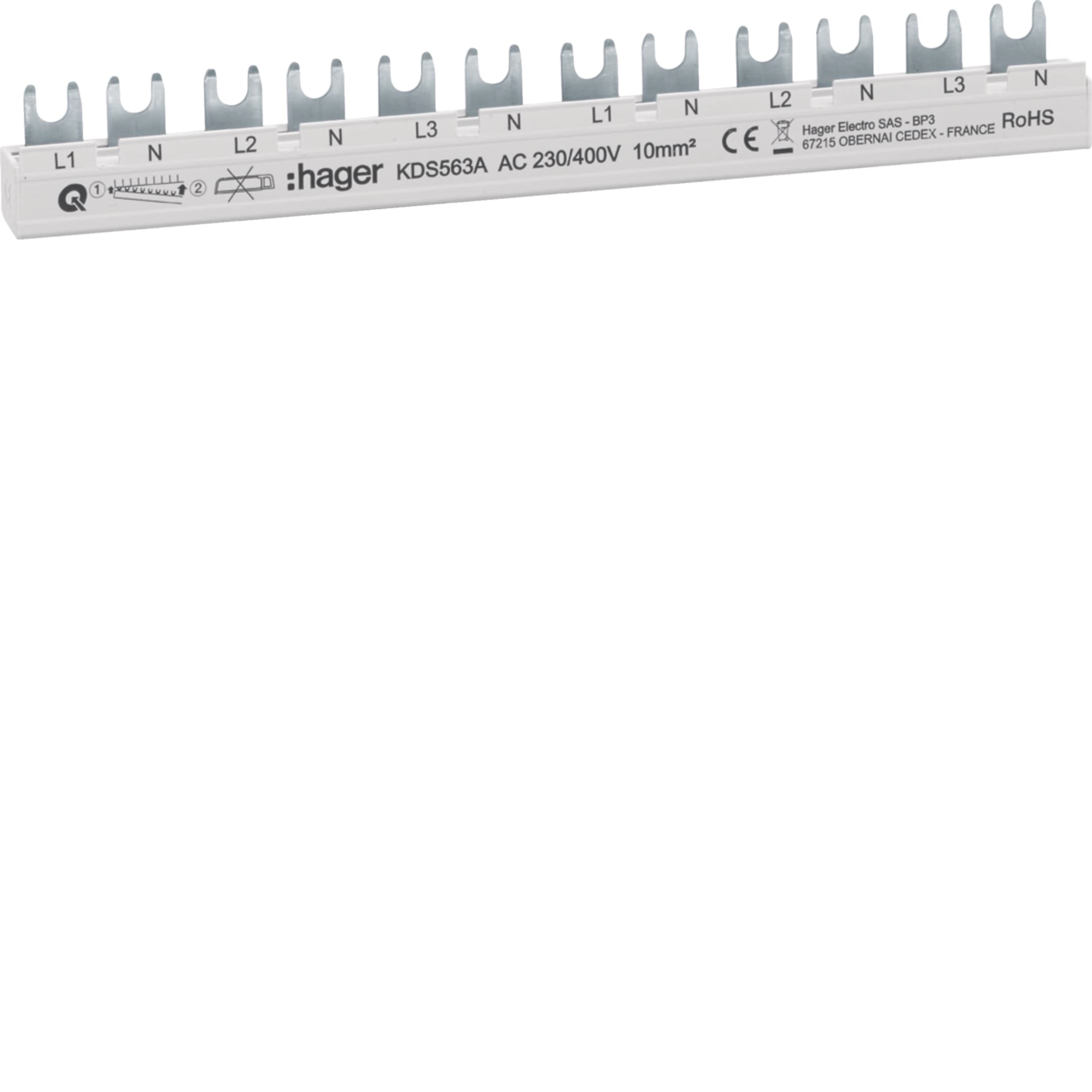

Die Polzahl richtet sich nach der Gerätegruppe: 1-polig für eine Reihe einpoliger Leitungsschutzschalter, 3-polig oder 3P+N für Drehstromgruppen. Hager zeigt in seinen Kombinationsbeispielen zum Beispiel eine 4-polige Schiene für eine Reihe FI/LS-Schalter 1P+N.

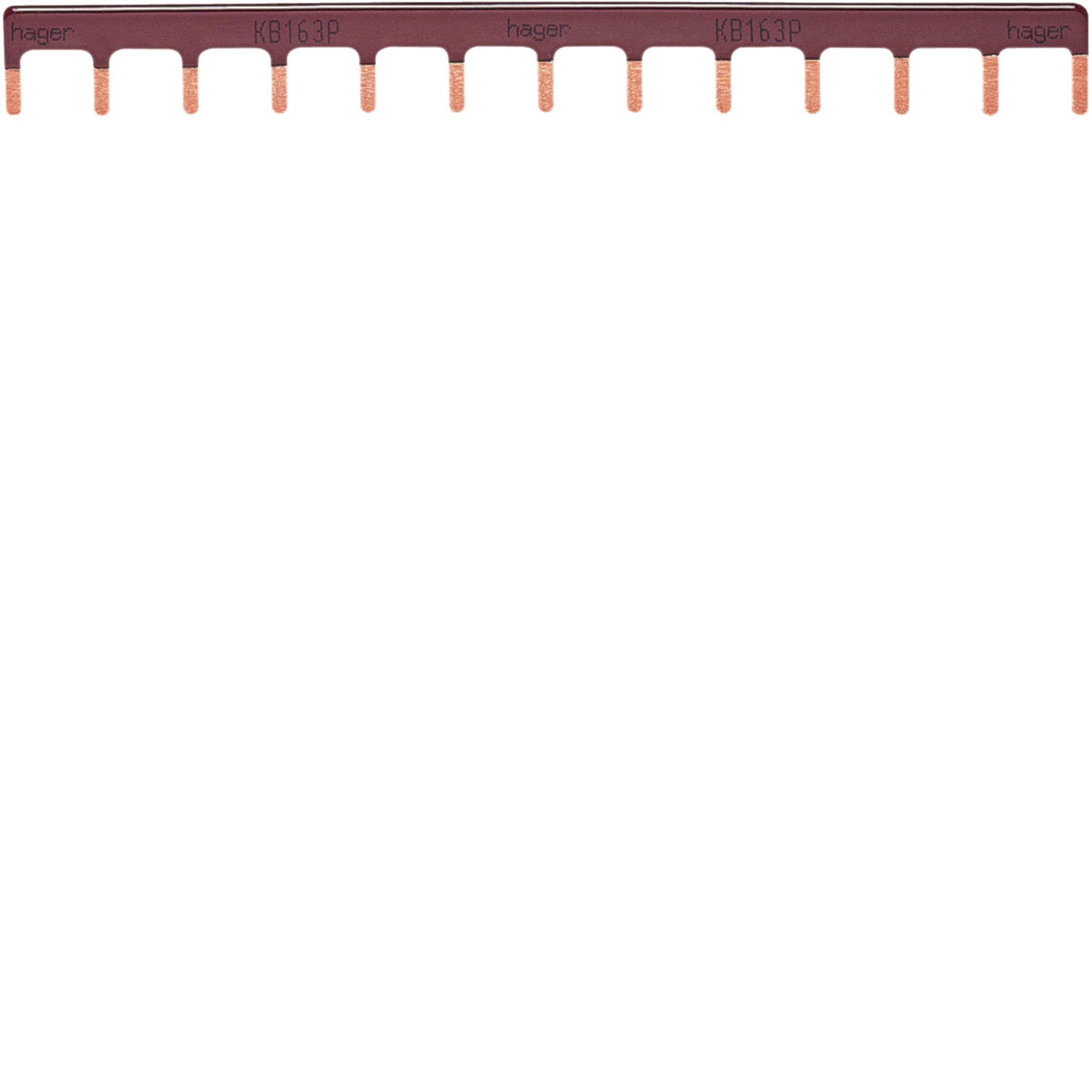

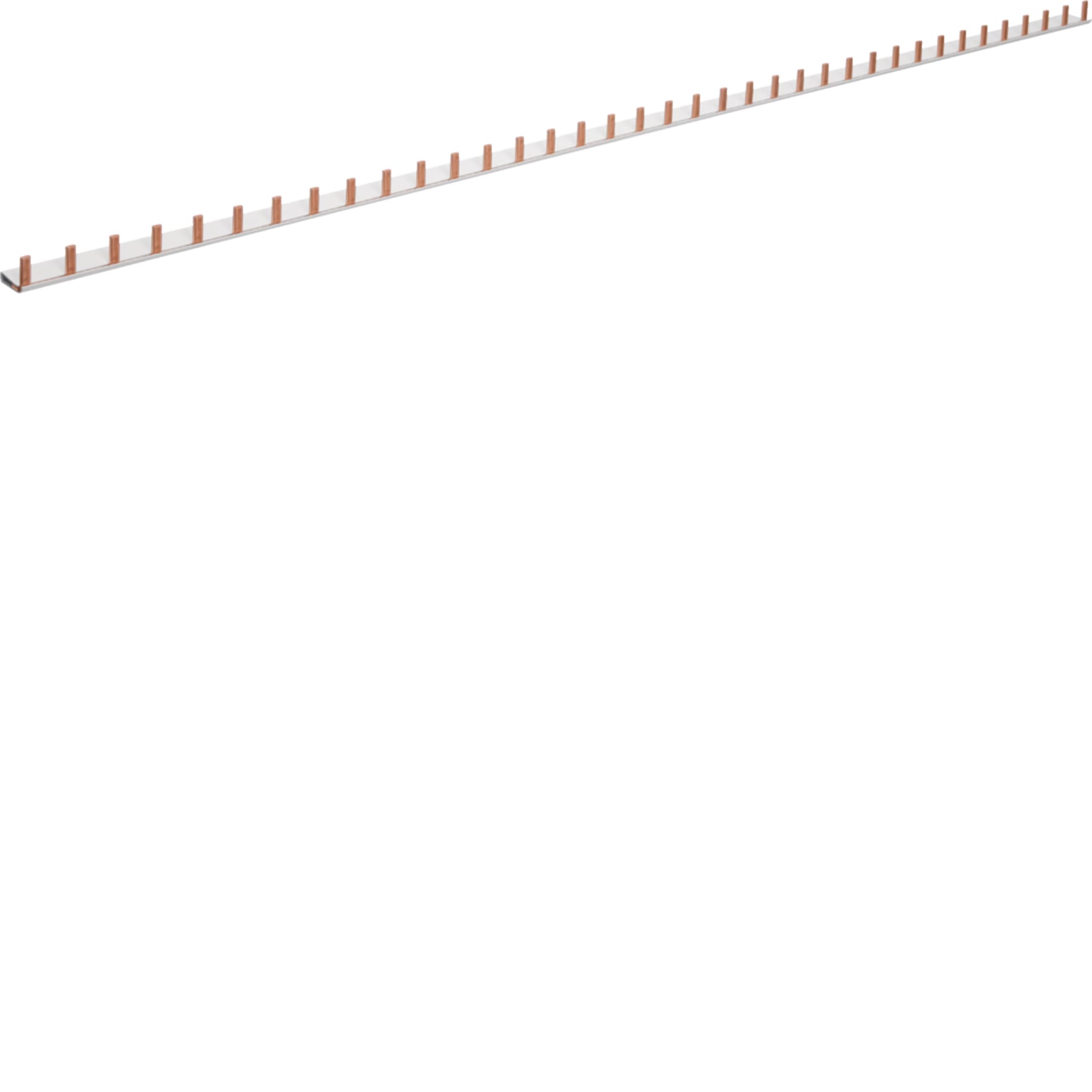

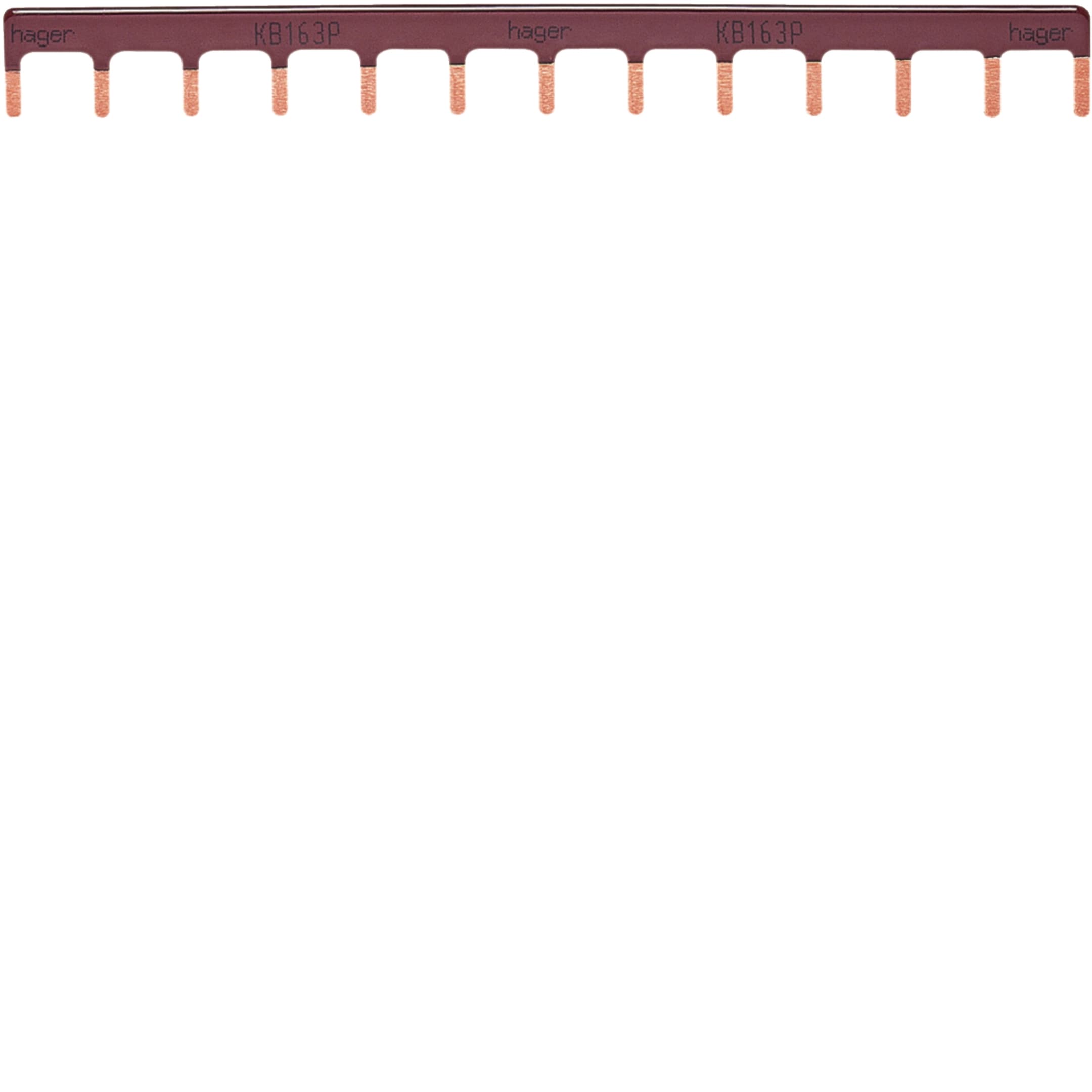

Die Anschlussart muss zur Klemme des Geräts passen: Gabel- oder Stiftanschluss. Die Länge steht in Teilungseinheiten (TE), der Bemessungsstrom in Ampere - er gehört zum Querschnitt der Schiene und muss zur Einspeisung passen.

Verbindlich ist die Herstellerzuordnung

Welche Schiene zu welchem Gerät gehört, steht in Katalog und Datenblatt des Herstellers. Dass eine Schiene mechanisch passt, ist noch keine Freigabe für jede Gerätekombination. Die Schutzgeräte findest du unter Leitungsschutzschalter und FI- & FI/LS-Schalter, alle Hager-Produkte bei Hager.

Für dein Projekt

Häufige Fragen zu Sammelschienen & Verdrahtung

Welche Hager-Phasenschiene passt zu welchen Schutzgeräten?

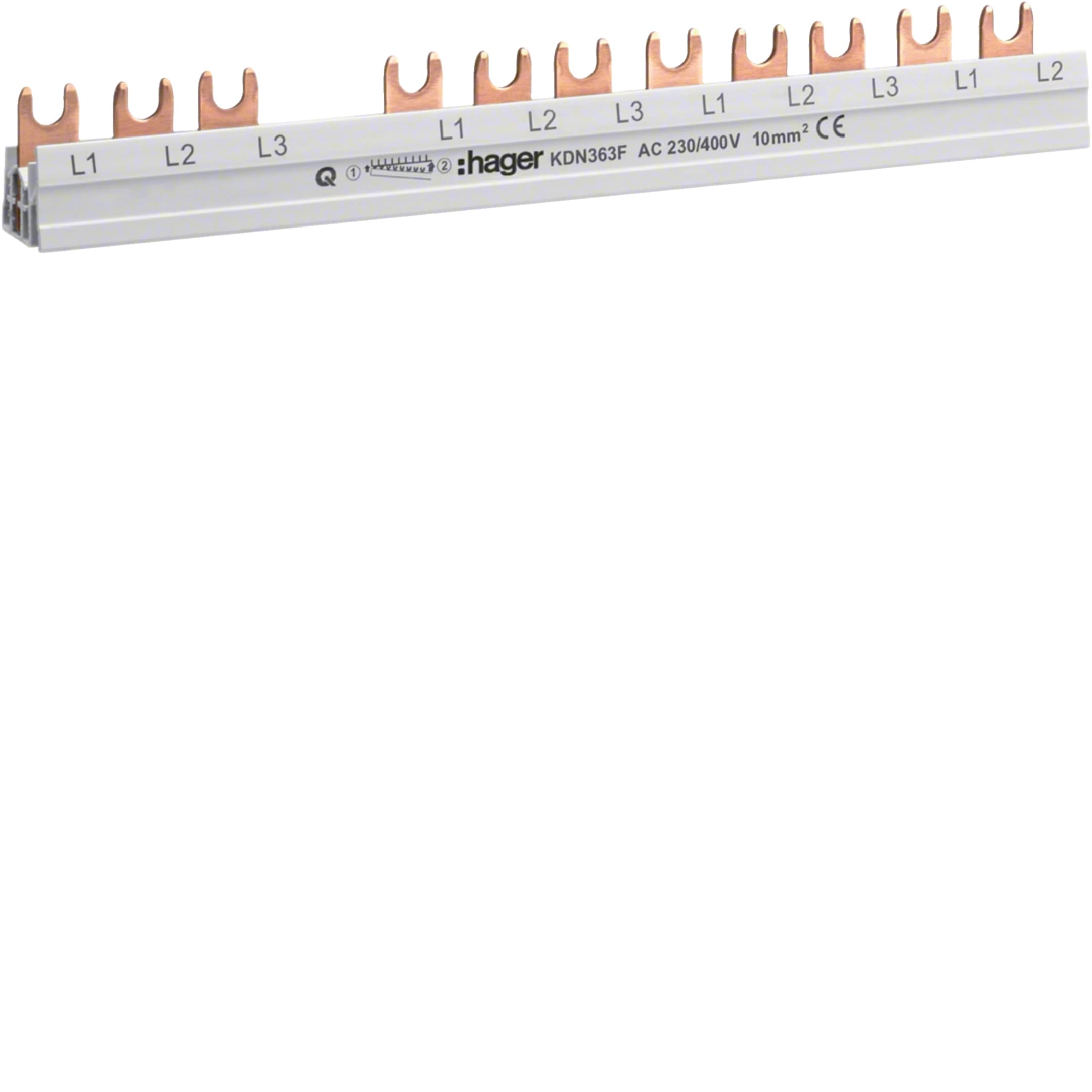

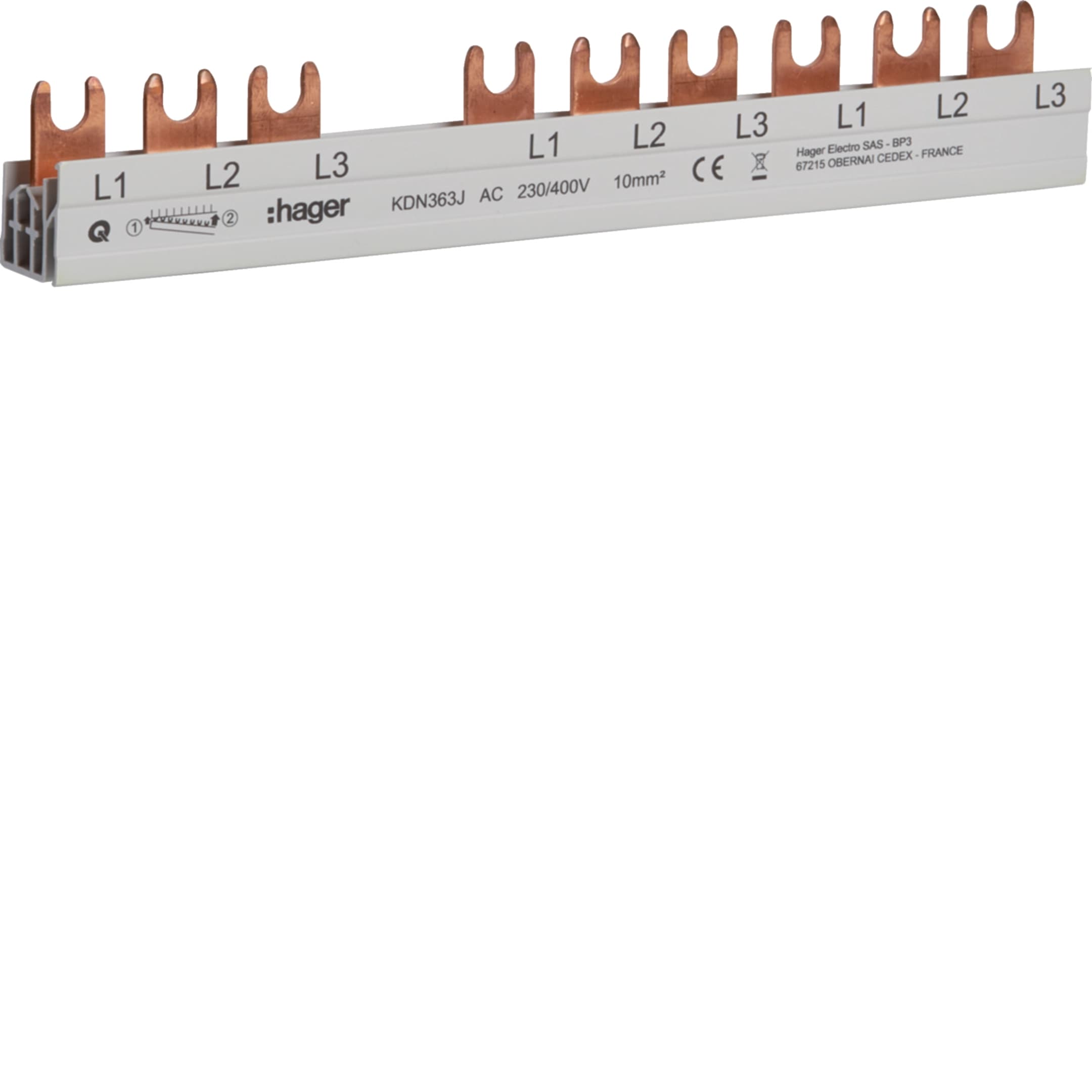

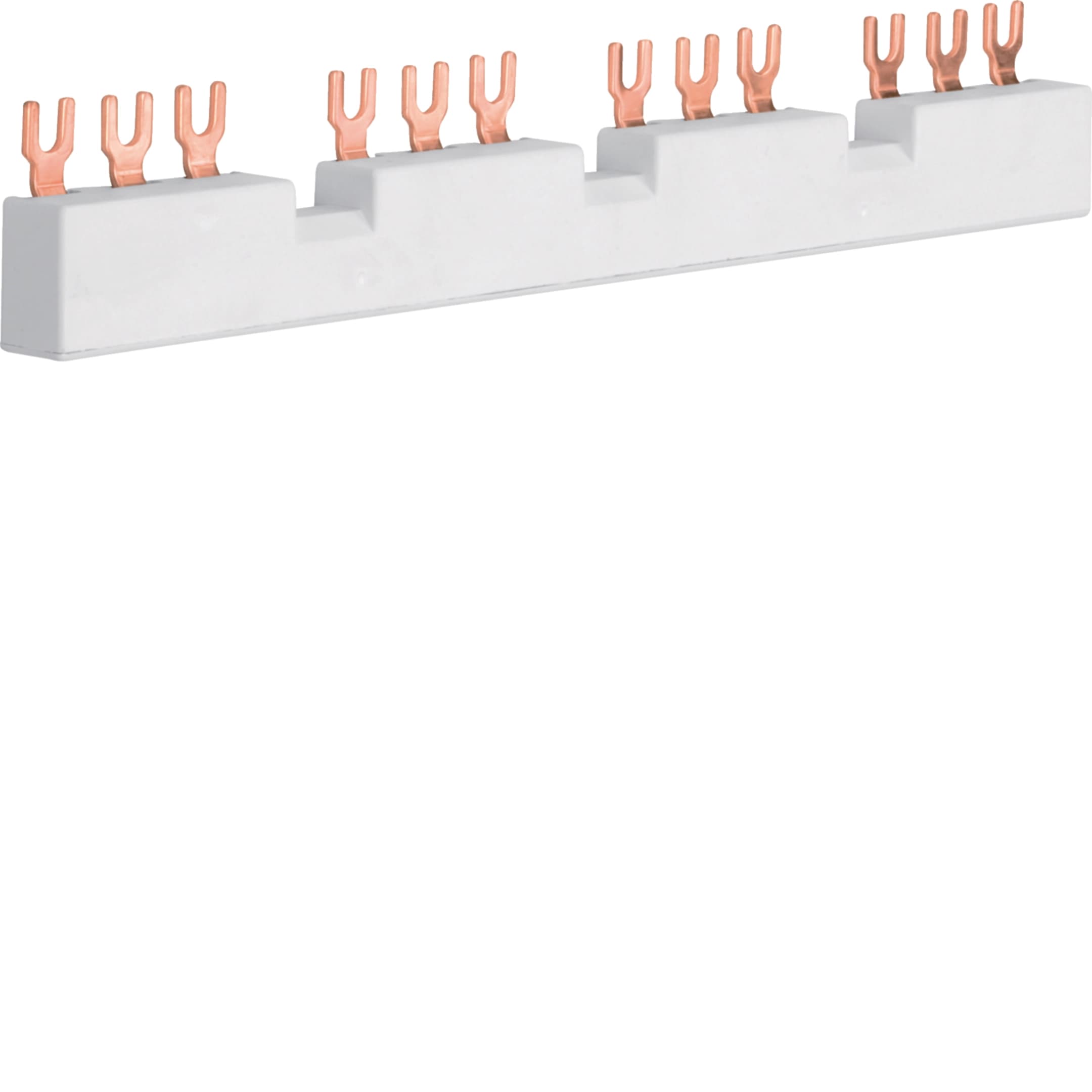

Hager ordnet seine Phasenschienen in Kombinationsbeispielen bestimmten Gerätegruppen zu. Für einen 4-poligen Gruppen-FI mit nachgeschalteten Leitungsschutzschaltern zeigt Hager die 3-polige KDN363F mit 12 Teilungseinheiten (TE) für bis zu acht Leitungsschutzschalter oder die kürzere KDN363J mit 10 TE für bis zu sechs. Für eine Reihe FI/LS-Schalter 1P+N ist es die 4-polige KDS563A mit 12 TE. Bei anderen Gerätegruppen entscheiden Polzahl und Belegung, Anschlussart (Gabel oder Stift), Länge und Bemessungsstrom. Verbindlich ist die Zuordnung in Katalog und Datenblatt der jeweiligen Schiene.

Kann ich Hager-Komponenten mit Geräten anderer Hersteller kombinieren?

Mechanisch sitzen Reiheneinbaugeräte verschiedener Hersteller meist auf derselben 35-mm-Hutschiene. Daraus folgt aber keine Freigabe für die Kombination: Phasenschienen sind auf die Klemmen bestimmter Geräte ausgelegt, und für Kurzschlussfestigkeit, Selektivität und Erwärmung im Verteiler gelten die Angaben des jeweiligen Herstellers. Verlass dich deshalb nicht auf die Passung allein - maßgeblich sind die technischen Daten und Freigaben der beteiligten Hersteller. Die Entscheidung trifft die Elektrofachkraft, die den Verteiler errichtet.
