Netzwerkdosen & Abdeckungen

Häufige Fragen zu Netzwerkdosen & Abdeckungen

Netzwerkdose belegen - T568A oder T568B?

Beide Belegungen funktionieren gleich gut, solange beide Enden einer Strecke gleich belegt sind. Beide sind zulässig, die EN 50173 empfiehlt T568A, und in der Praxis begegnen dir beide. Entscheide dich für ein Schema und zieh es im ganzen Gebäude durch.

Der Unterschied: In beiden Schemata liegen dieselben Adernpaare auf denselben Kontakten, getauscht sind nur Paar 2 und Paar 3, also grün und orange. Mischst du beide Belegungen an einer Strecke, entsteht ein Crossover-Kabel. Aktuelle Geräte drehen das per Auto-MDI-X selbst zurecht, verlassen solltest du dich darauf in einer festen Installation nicht.

So legst du auf: Auf jeder Dose ist der Farbcode für beide Schemata aufgedruckt, meist zweifarbig nebeneinander. Die Adern werden nicht abisoliert, die Schneidklemme durchtrennt die Isolierung beim Eindrücken selbst. Dafür brauchst du ein LSA-Anlegewerkzeug, das die Ader in einem Zug einlegt und den Überstand abschneidet. Dreh die Paare erst unmittelbar an der Klemme auf und nur so weit wie nötig; die zulässige Aufdrehlänge steht im Datenblatt der Dose und wird mit steigender Kategorie kürzer. Bei geschirmten Dosen legst du den Schirm rundum auf, sonst wirkt er als Antenne statt als Schutz.

→ Passende Dosen findest du bei den Netzwerkdosen und Abdeckungen

→ Anlegewerkzeug und Zubehör stehen in der LSA-Technik

Gibt es Netzwerkdosen in Cat.7?

Nein, und das ist kein Lückenproblem unseres Sortiments. Cat.7 ist eine Kabelklasse, keine Steckerklasse. Die RJ45-Buchse ist nur bis Cat.6A spezifiziert, darüber gibt es Cat.8. In unserem Katalog stehen 111 Cat.7- und Cat.7A-Verlegekabel, aber keine einzige Cat.7-Dose mit RJ45 - die Norm sieht sie nicht vor.

Was du stattdessen kaufst: Cat.7-Kabel wird auf Cat.6A-Komponenten aufgelegt. Die fertige Strecke ist dann eine Klasse-EA-Strecke, und die trägt 10 Gbit/s über 100 m. Das Kabel bringt trotzdem etwas: mehr Reserve bei Dämpfung und Übersprechen, und es bleibt beim späteren Tausch der Dose nicht der Engpass. Wer eine Dose als "Cat.7" bewirbt, meint fast immer genau das - Cat.7-Kabel an einer Cat.6A-Buchse.

Wenn du wirklich mehr brauchst: Für 25 und 40 Gbit/s auf kurzen Strecken gibt es Cat.8.1, und die arbeitet wieder mit RJ45. Wir führen dafür ein Keystone-Modul und einen feldkonfektionierbaren Stecker mit 2000 MHz. Die echten Cat.7-Steckgesichter GG45 und TERA haben sich am Markt nie durchgesetzt.

→ Cat.7-Verlegekabel findest du unter Verlegekabel und Meterware

→ Passende Dosen und Module stehen bei den Netzwerkdosen und Abdeckungen

Passt ein Keystone-Modul in ein Gira- oder Jung-Schalterprogramm?

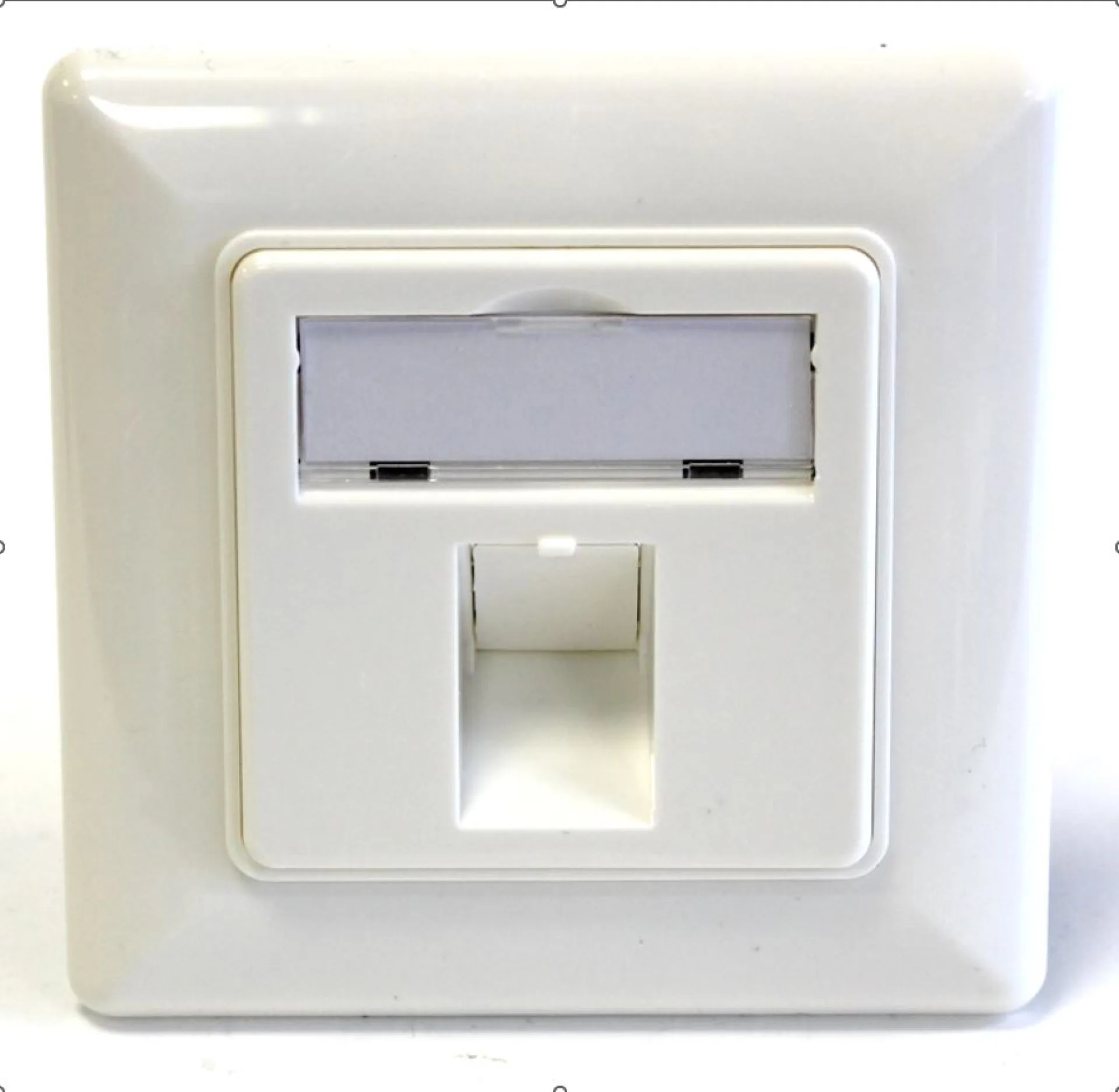

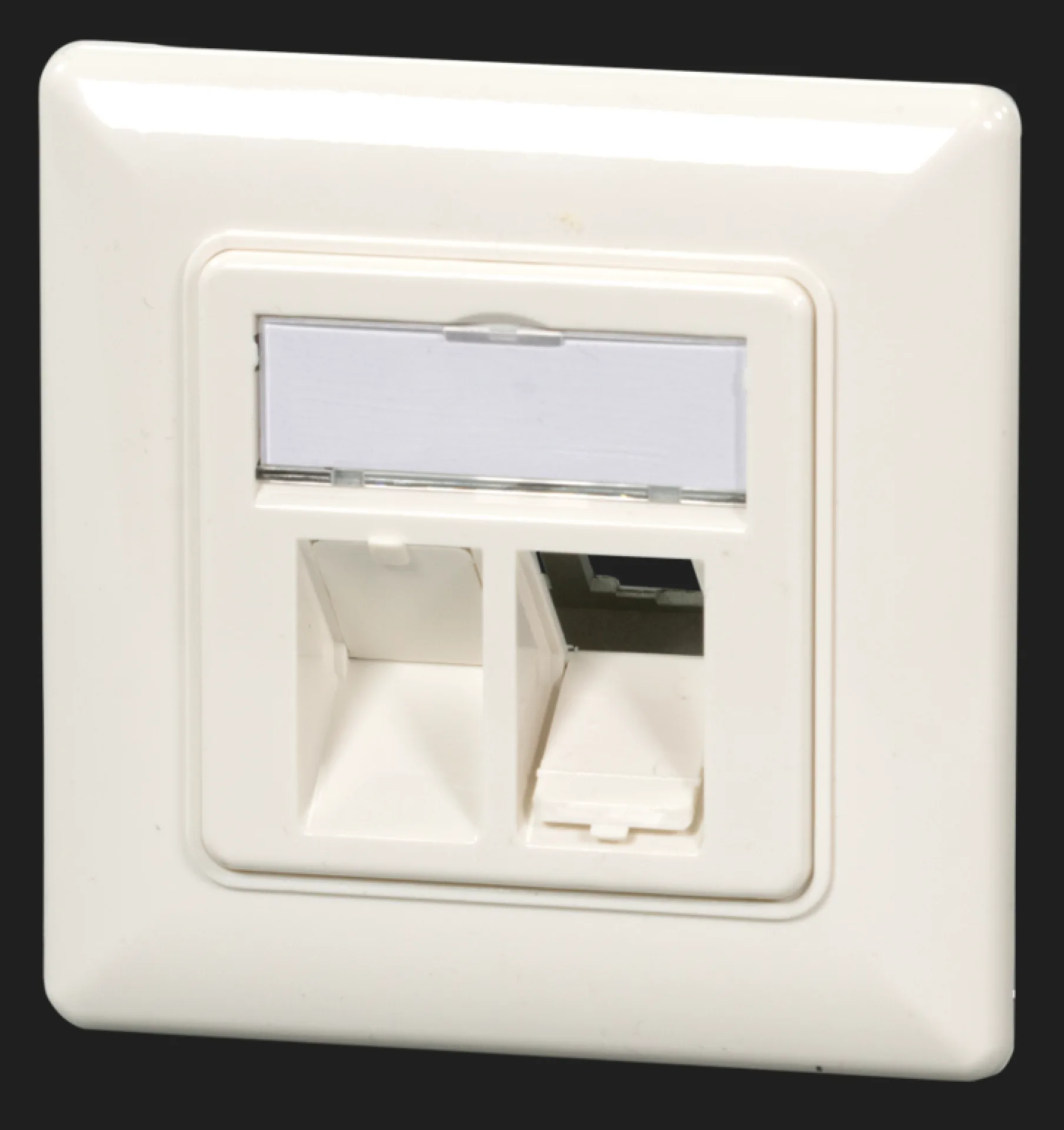

Meistens ja, aber nicht direkt aufeinander. Dazwischen sitzen zwei genormte Teile: eine Zentralplatte im Format 45x45 mm, die das Modul aufnimmt, und ein Rahmenset nach DIN 49075 mit dem Maß 50x50 mm, das die gängigen Schalterprogramme aufnehmen. Eine Freigabe der Schalterhersteller ist das ausdrücklich nicht, und wir sichern sie dir auch nicht zu.

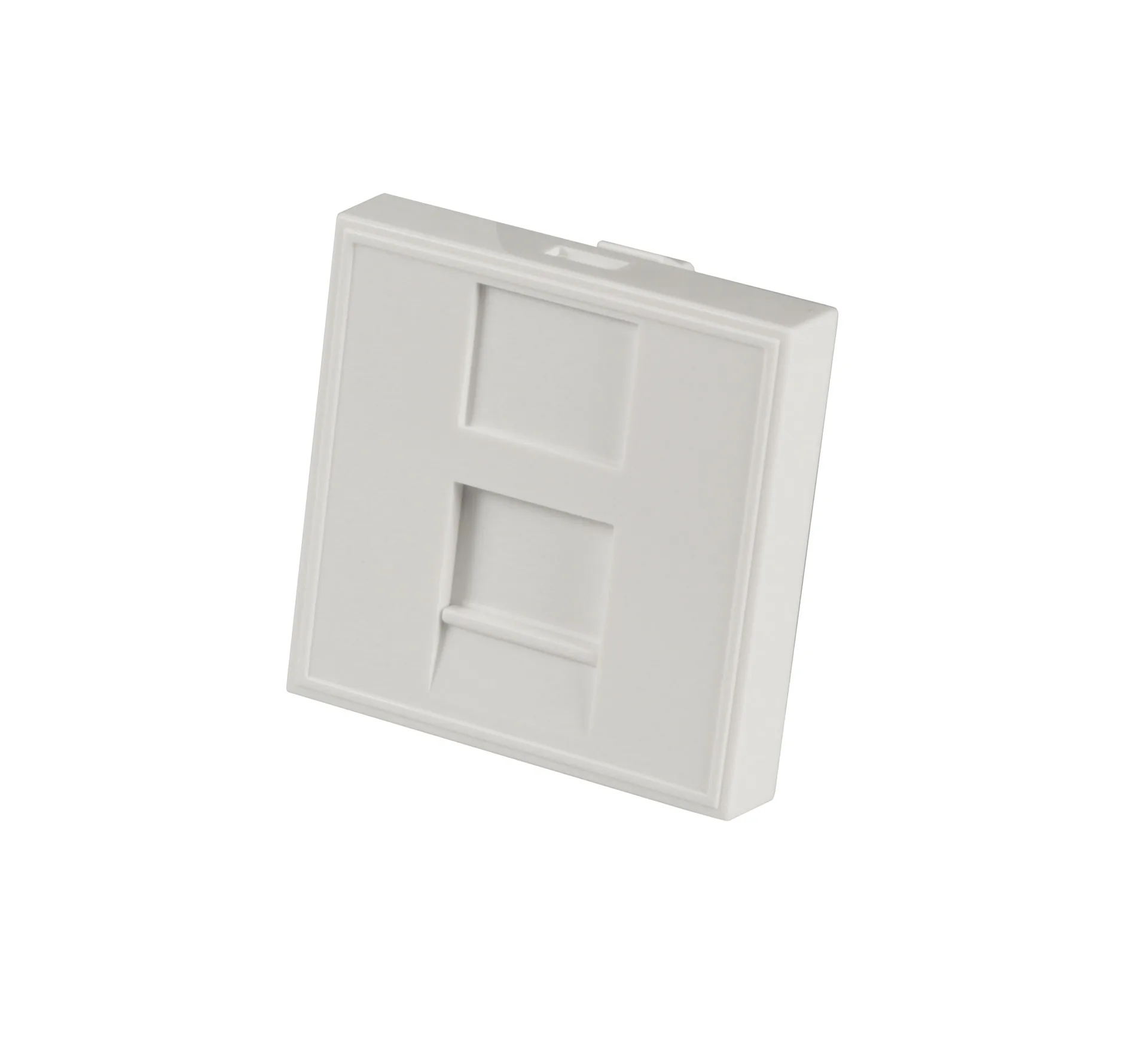

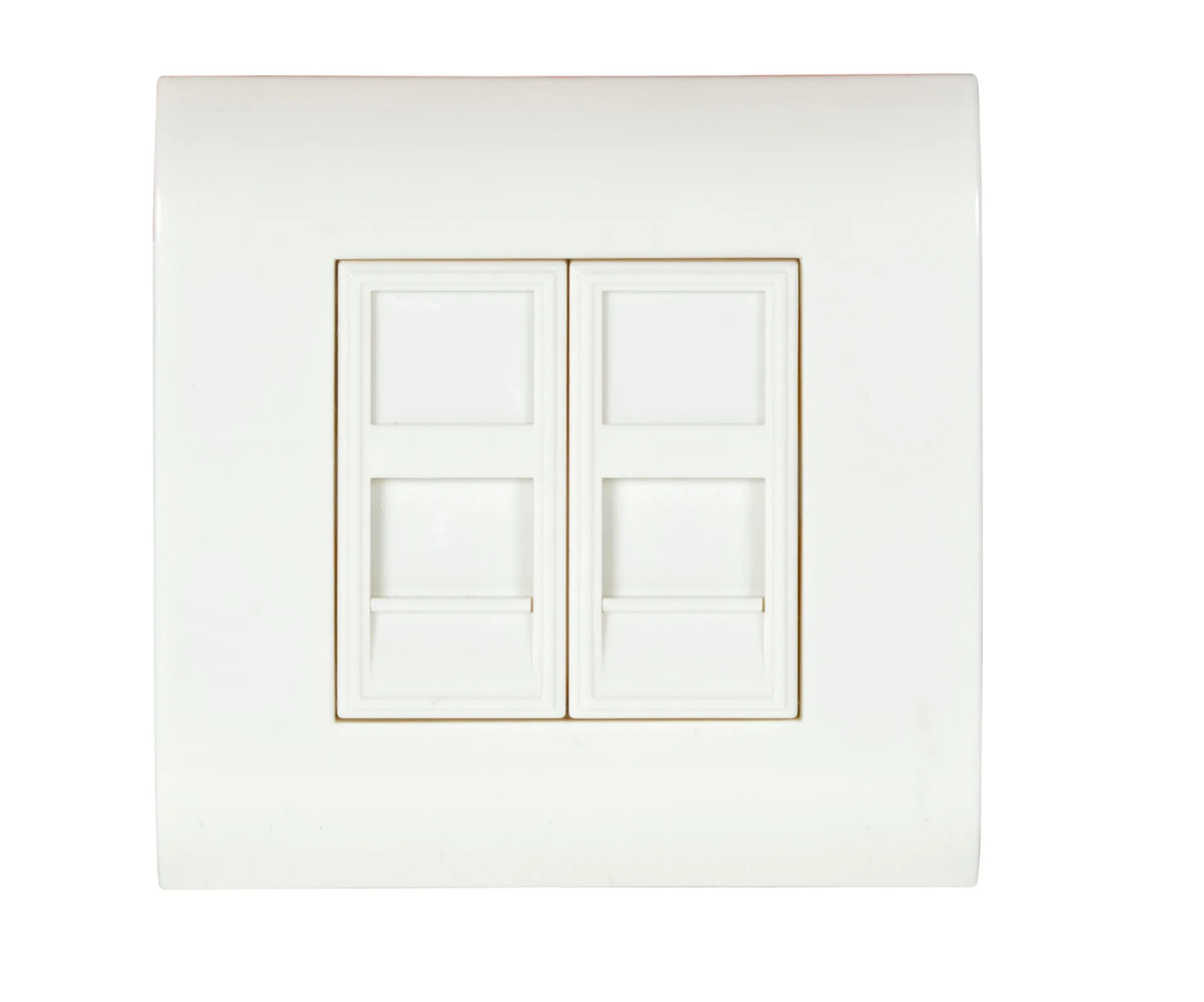

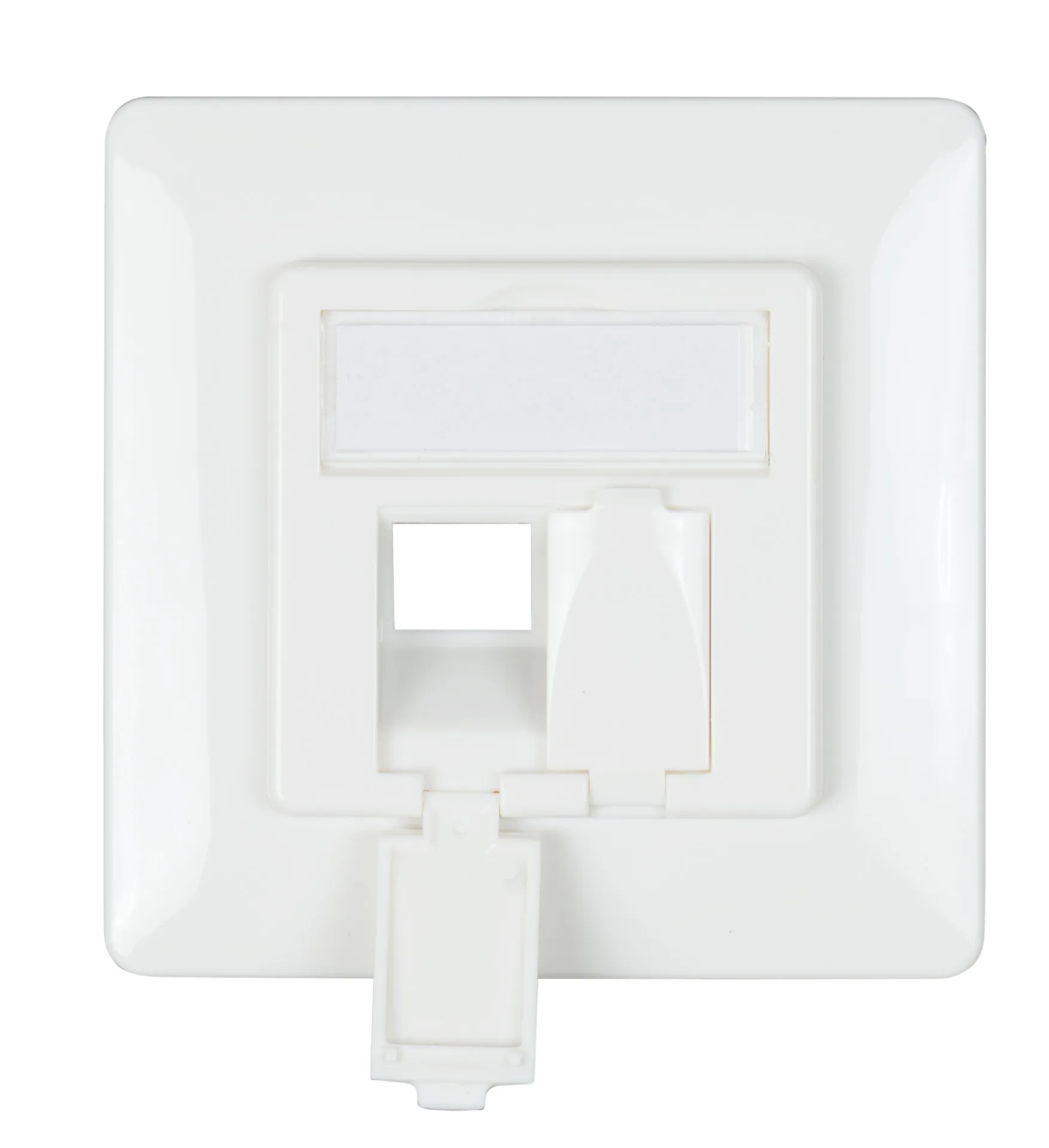

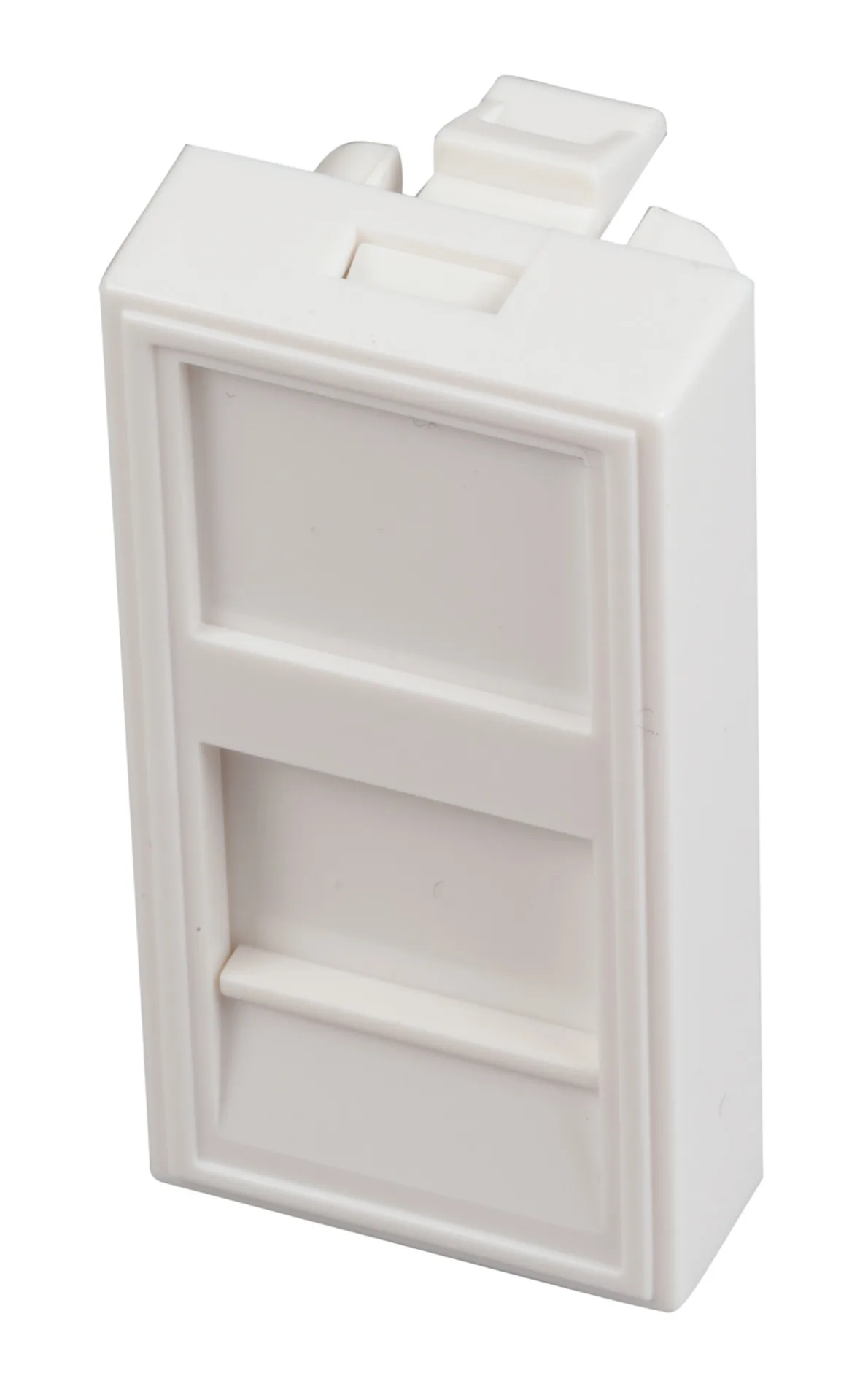

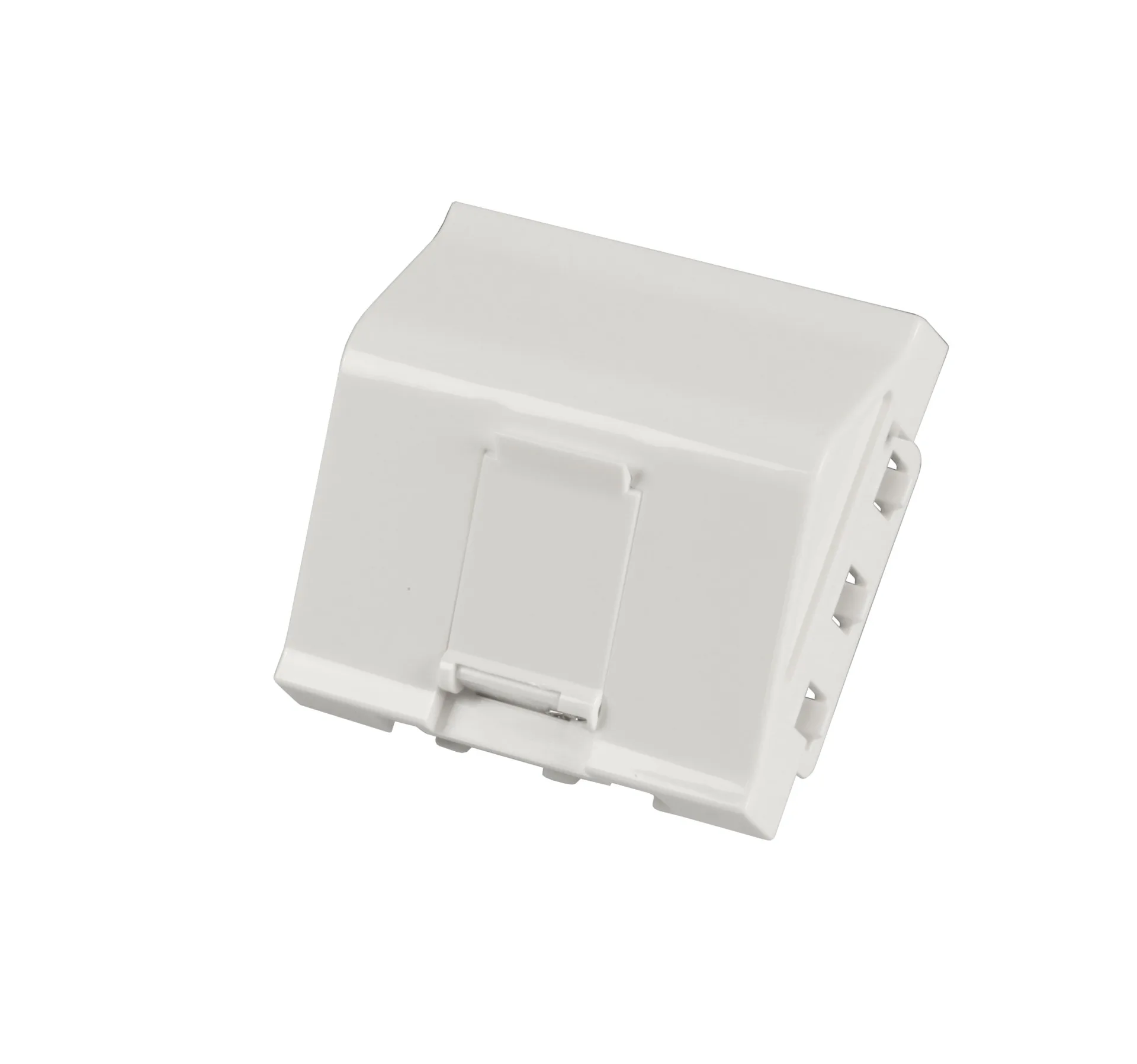

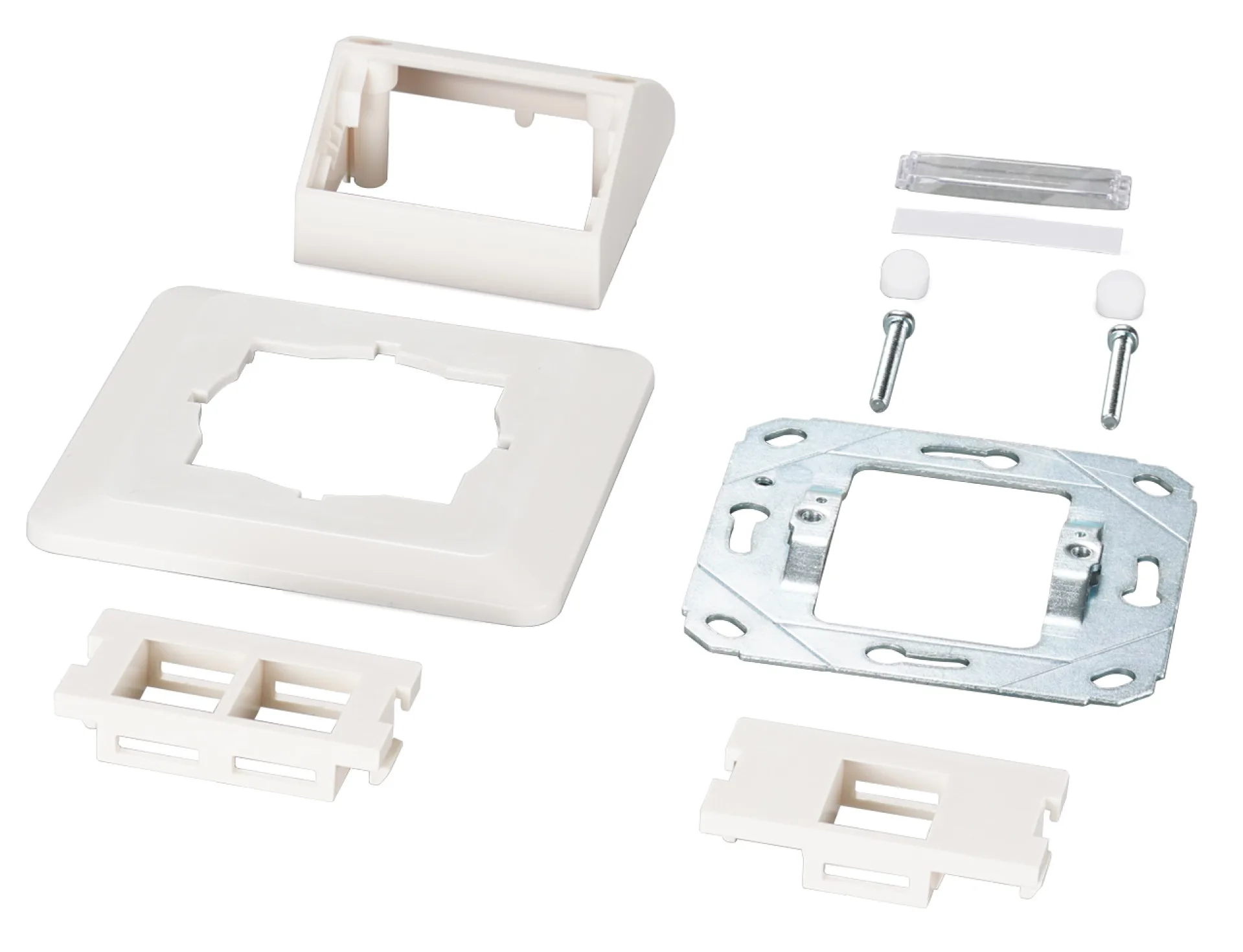

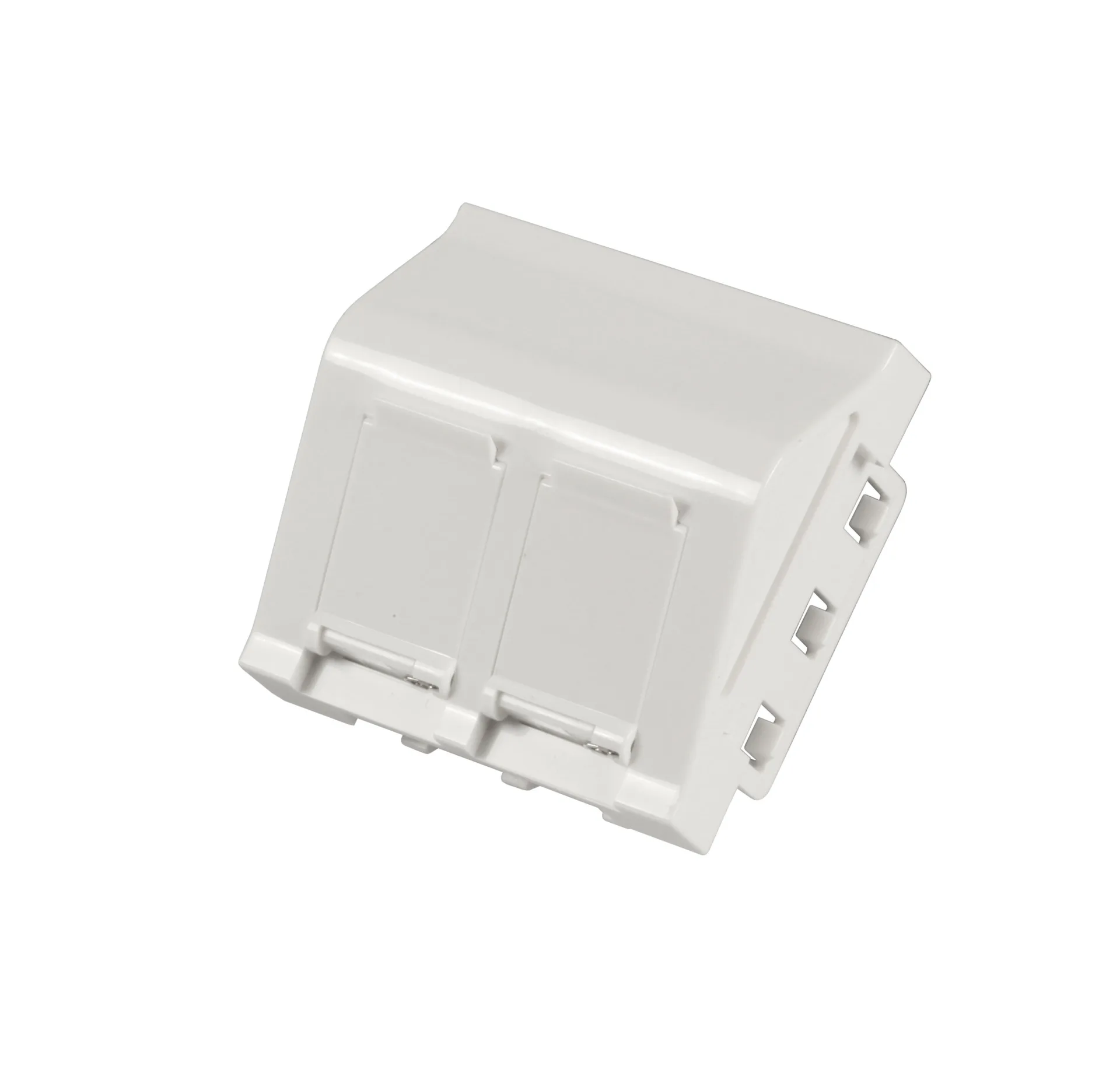

Wie der Übergang funktioniert: Die Kette hat vier Glieder. Das Keystone-Modul ist herstellerübergreifend genormt und rastet in eine Zentralplatte; die gibt es bei uns in 45x45 mm für ein Modul und in 22,5x45 mm für schmale Einsätze. Die Zentralplatte sitzt in einem Rahmenset nach DIN 49075, dem 50x50-Maß, und erst dieses Rahmenset kommt in deinen vorhandenen Schalterrahmen. Wir führen Rahmensets für ein und für zwei Ports. Getauscht wird später nur das Modul, alles darunter bleibt liegen.

Was Designkompatibilität heißt und was nicht: Für einige Programme gibt es Adapterrahmen, die Form und Farbe des jeweiligen Herstellers aufgreifen, unter anderem für Gira und für Jung. Das ist eine Angabe des Rahmenherstellers zum Aussehen, keine geprüfte Freigabe des Schalterherstellers und kein Garantieversprechen. Vor dem Kauf gleichst du am besten das Maß im Datenblatt mit deinem vorhandenen Rahmen ab, und bei Sonderfarben lohnt der Blick auf den RAL-Ton, weil Signalweiß und Reinweiß nebeneinander sichtbar auseinanderliegen.

→ Den Adapterrahmen für Gira findest du hier: Adapterrahmen Designkompatibilität zu Gira

→ Rahmensets, Zentralplatten und weitere Ausführungen stehen bei den Netzwerkdosen und Abdeckungen
