Busch-Jaeger Schalter und Steckdosen

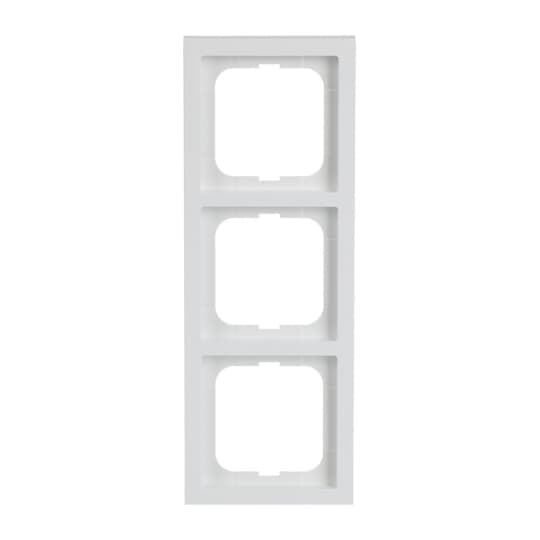

Ein Schalter besteht aus Einsatz, Wippe und Rahmen, zum Beispiel dem Einsatz 2000/6 US für Aus- und Wechselschaltung, der Wippe 2506-214 und dem Rahmen 2511-214 für Reflex SI. Bei der Steckdose gehört die Abdeckung zum Einsatz, etwa bei 20 EUC-214, dazu kommt der Rahmen des Programms. Ein Mehrfachrahmen nimmt laut Busch-Jaeger Schalter, Taster und Steckdosen nebeneinander auf.

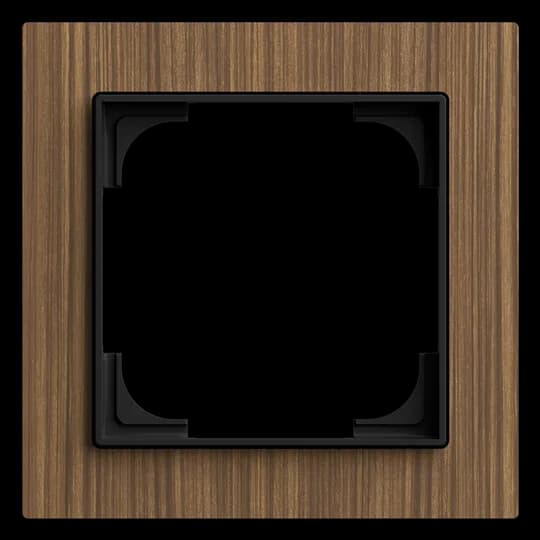

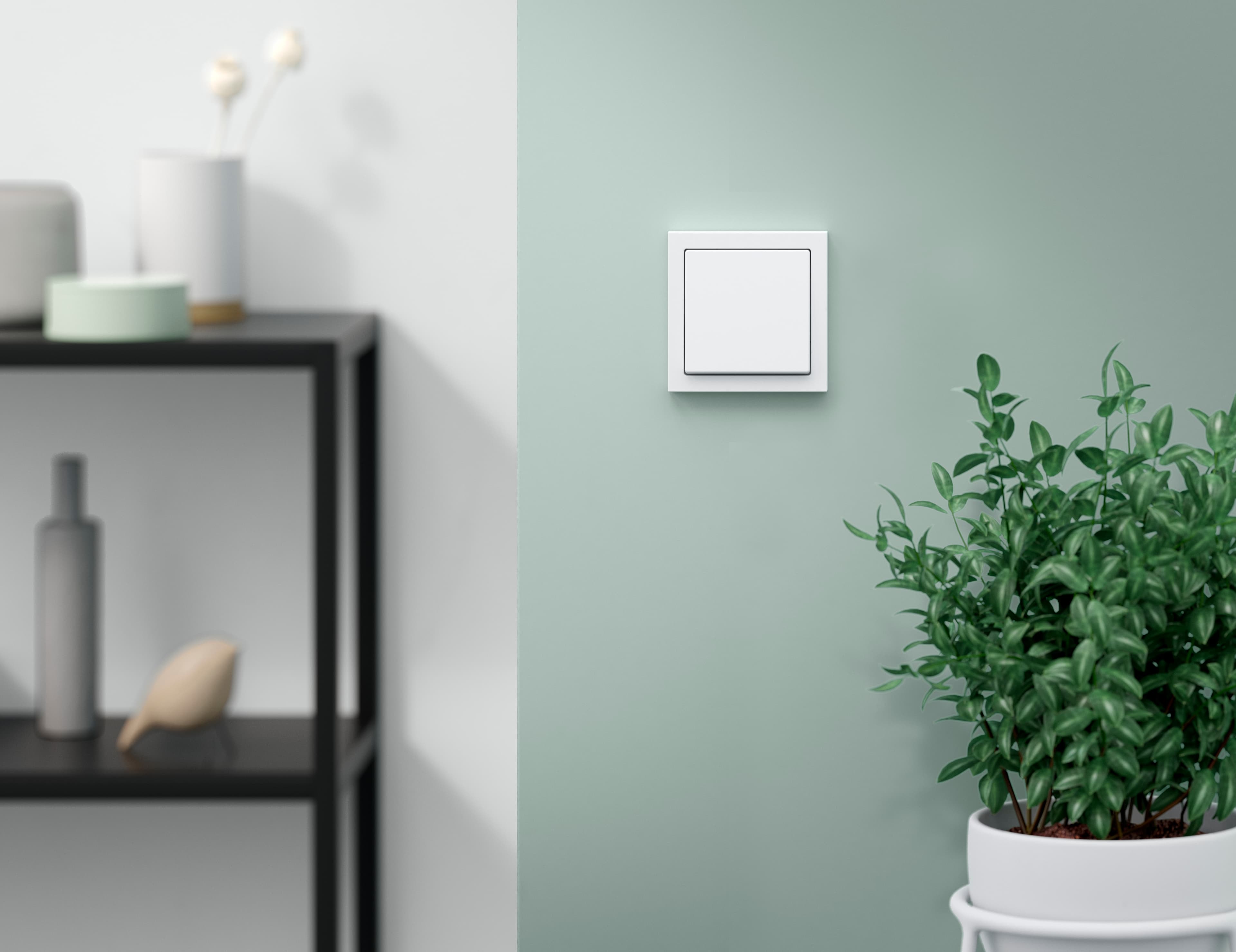

Unter anderem Reflex SI, Busch-balance SI, future linear und Busch-art linear. Reflex SI gibt es mit zwei Rahmenformen: Reflex SI ist sanft abgerundet, Reflex SI Linear quadratisch. Busch-balance SI verbindet gerade und konvexe Linien in Alpinweiß und Schwarz matt, future linear hat quadratische Rahmen in fünf Farben, Busch-art linear Rahmen unter anderem aus Glas und Holz. Dazu kommen Busch-Duro 2000 SI, pur edelstahl, Busch-axcent und für IP44 Allwetter 44, für die Aufputz-Montage Busch-balance AP und ocean. Den Unterschied machen Form, Farbe und Material von Wippe und Rahmen.

So bezeichnet Busch-Jaeger Wippen, Abdeckungen und Steckdosen-Einsätze, die für mehrere Rahmenprogramme gemeinsam geführt werden, je nach Artikel für future linear, Busch-axcent, carat, solo oder Busch-dynasty. Das sichtbare Programm entsteht dort erst mit dem Rahmen.

Viele ja: Der Wippschalter-Einsatz 2000/6 US ist laut Herstellerangabe zum Beispiel für Plattform 63, Busch-Duro 2000 SI, Reflex SI, Busch-balance SI, Busch-art linear, future linear und pur edelstahl vorgesehen. Wippe, Abdeckung und Rahmen gehören zum jeweiligen Programm. Für welche Programme ein Teil vorgesehen ist, nennt Busch-Jaeger je Artikel im Online-Katalog unter „Designlinie“; auf Teile anderer Hersteller lässt sich das nicht übertragen.

Busch-Jaeger-Online-Katalog (externer Link) · Beispiel 6523 U-102 mit Designlinien (externer Link)

Die Rahmenform: Reflex SI ist sanft abgerundet, Reflex SI Linear quadratisch. Ob eine Wippe, Abdeckung oder ein Einsatz für beide Varianten vorgesehen ist, gibt Busch-Jaeger je Artikel an, im Online-Katalog unter „Designlinie Variante“. Für Reflex SI Linear wählst du den passenden Rahmen, zum Beispiel 2511-214K-102 (1-fach, alpinweiß).

Der Busch-LED-Drehdimmer 6523 U-102 ist laut Busch-Jaeger für dimmbare Retrofit-LED-Leuchtmittel optimiert, mit einer Nennleistung von 2 bis 100 W/VA bei Retrofit-LED-Lasten. Phasenanschnitt und Phasenabschnitt lassen sich per Wahlschalter umschalten, ein Neutralleiter ist nicht nötig. Dazu gehört eine Zentralscheibe mit Drehknopf im Programm, etwa 2115-214 für Reflex SI oder 6540-84-102 in Studioweiß aus der Plattform 63, zum Beispiel für future linear.
