Weidmüller Reihenklemmen und Zubehör

Vor allem Reihenklemmen für die Tragschiene: die W-Reihe mit Schraubanschluss, die A-Reihe mit PUSH IN und die Z-Reihe mit Zugfederanschluss. Dazu kommen Abschlussplatten, Endwinkel und Trennwände, Überspannungsableiter der VPU-Reihe, die Abisolierzangen STRIPAX und STRIPAX 16 sowie die Crimpzange PZ 6 ROTO L. Bestellbar ist ein Artikel, wenn seine Produktseite Preis und Kaufknopf zeigt.

Produktbereiche ansehen

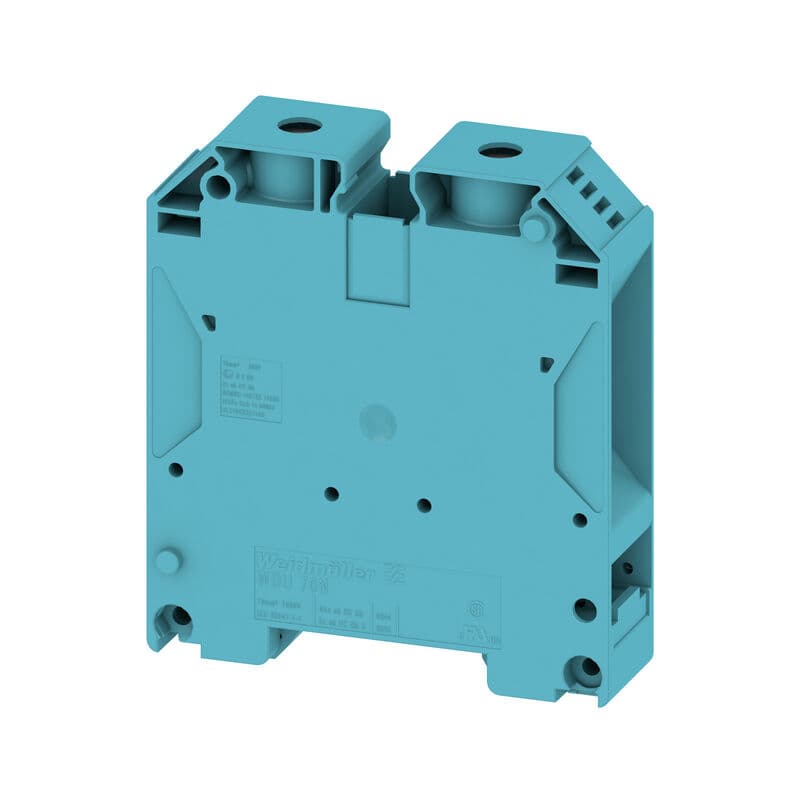

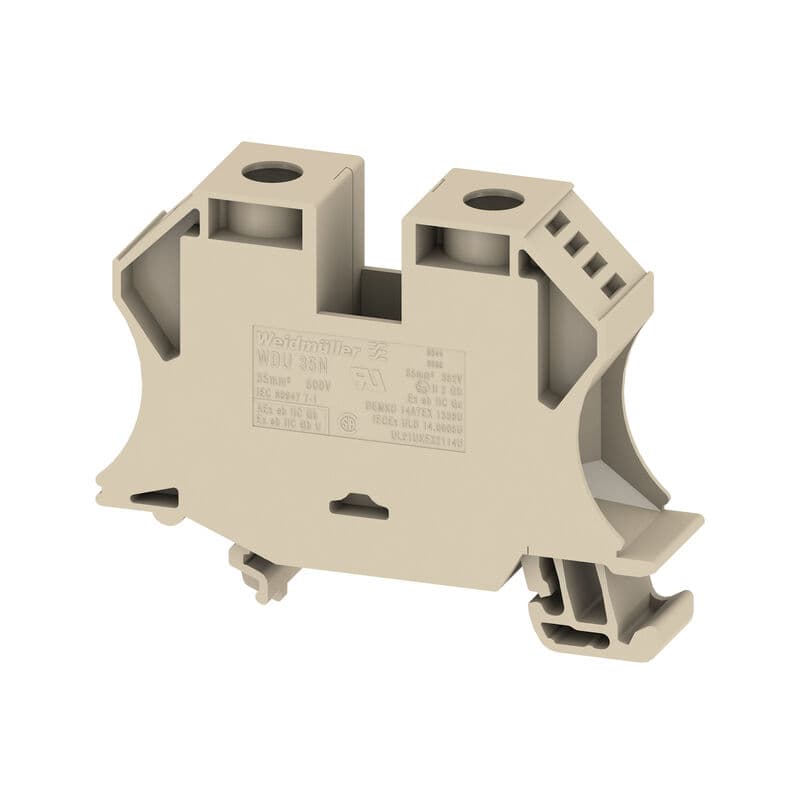

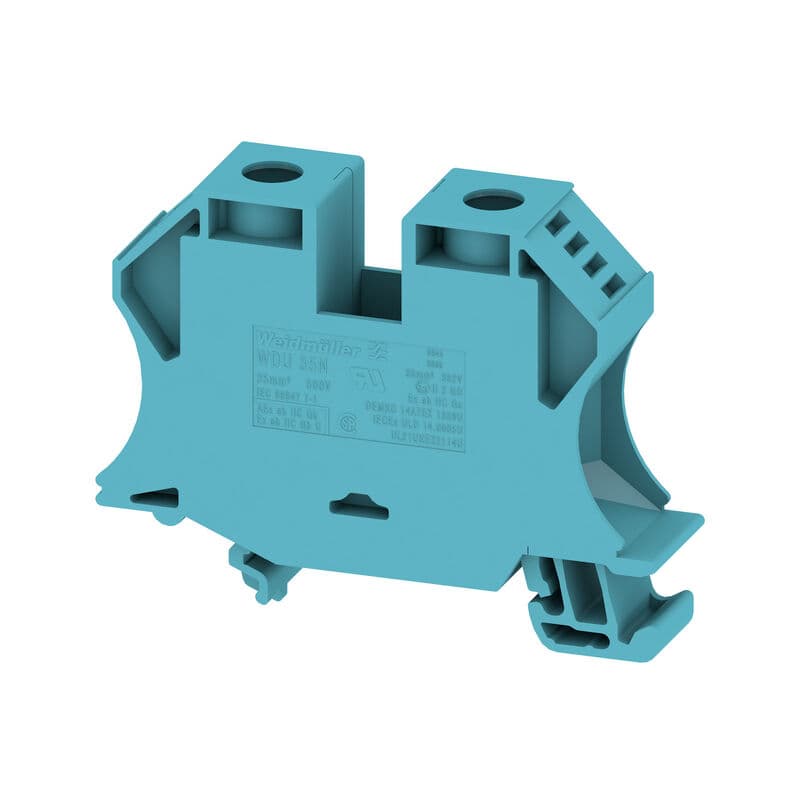

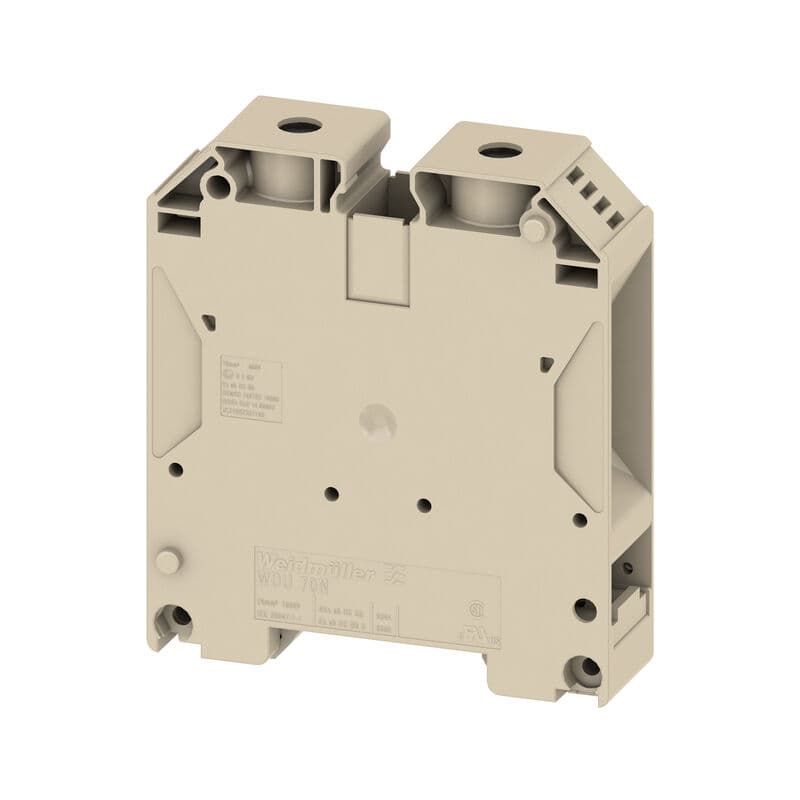

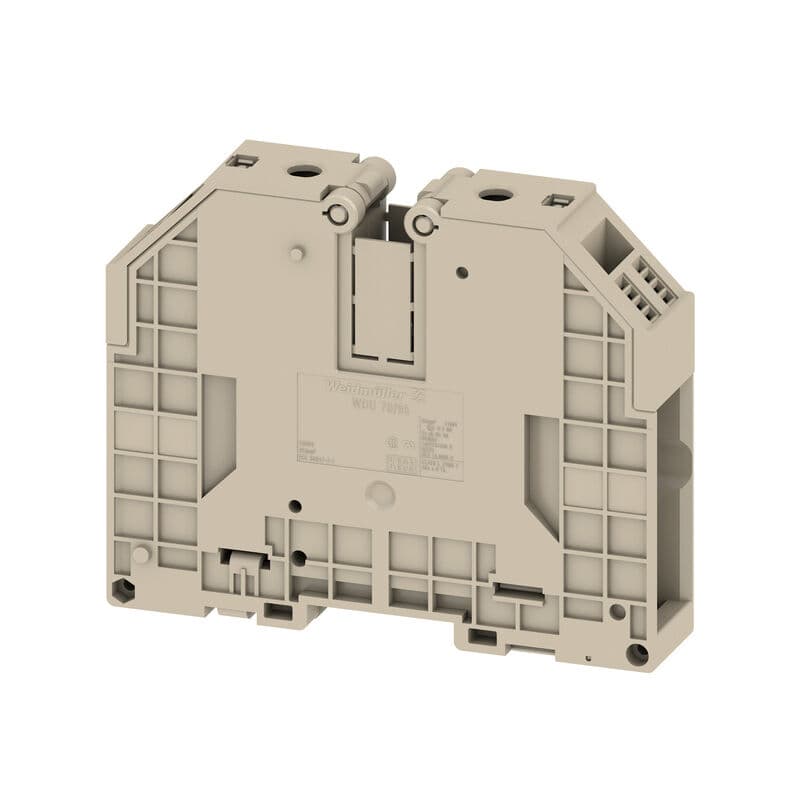

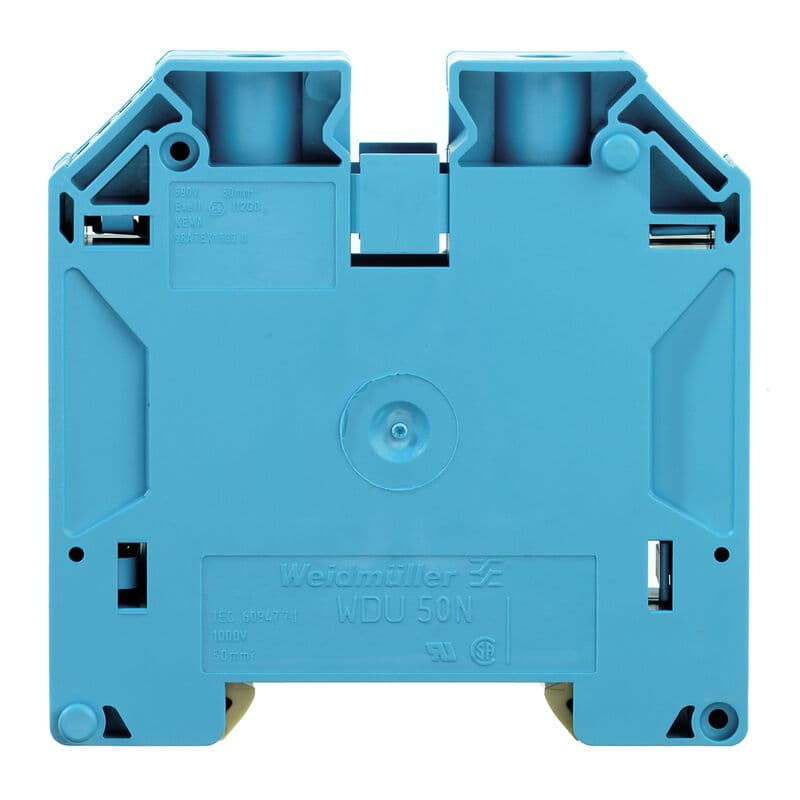

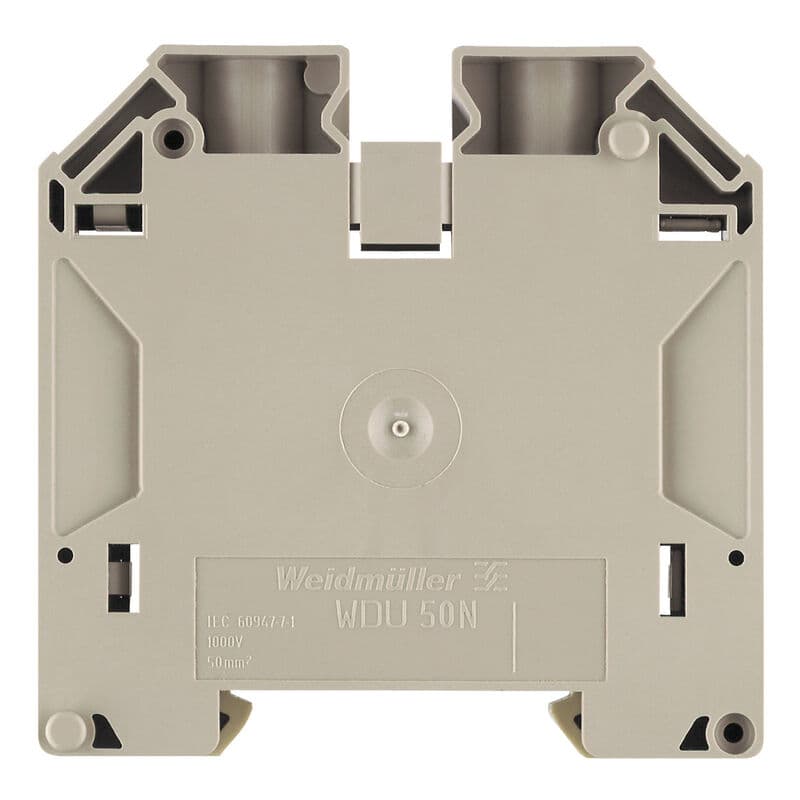

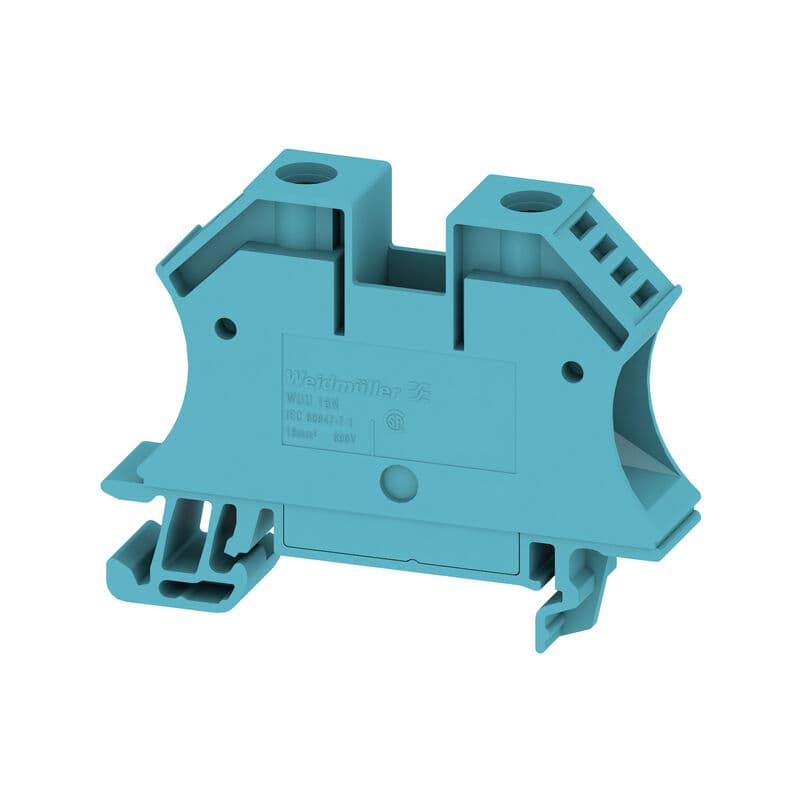

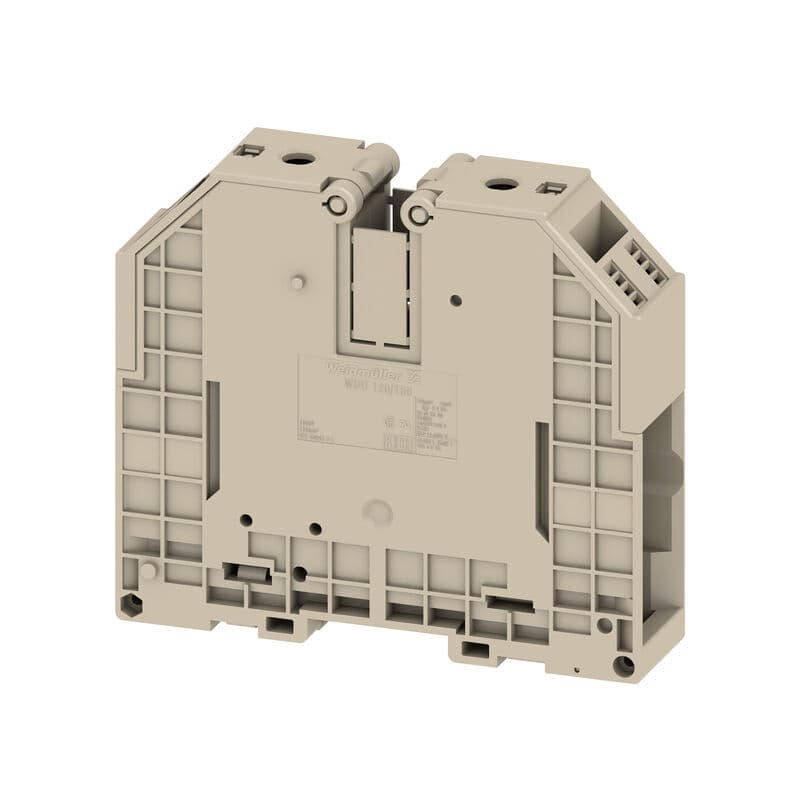

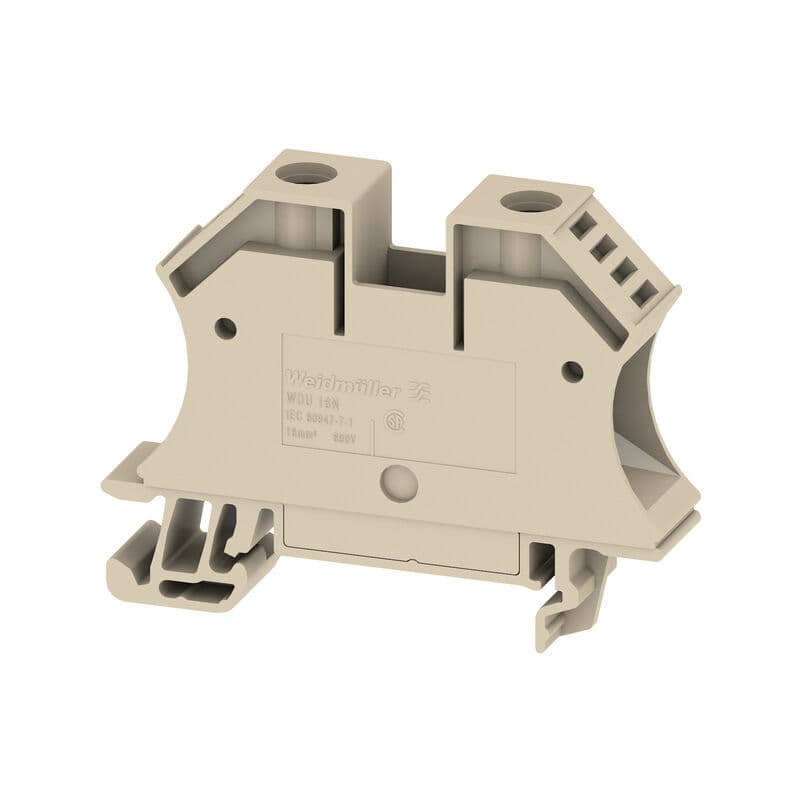

WDU ist die Typbezeichnung der Durchgangs-Reihenklemmen der W-Reihe, also mit Schraubanschluss. Die Zahl dahinter nennt den Querschnitt, für den Weidmüller die Klemme angibt: Die WDU 2.5 ist für 2,5 mm² ausgelegt, die WDU 10 für 10 mm². Der Zusatz BL steht für die blaue Ausführung. Andere Funktionen haben eigene Kürzel, in der W-Reihe zum Beispiel WPE für Schutzleiter- und WTR für Trennklemmen.

WDU 2.5 ansehen · Was der Nennquerschnitt angibt

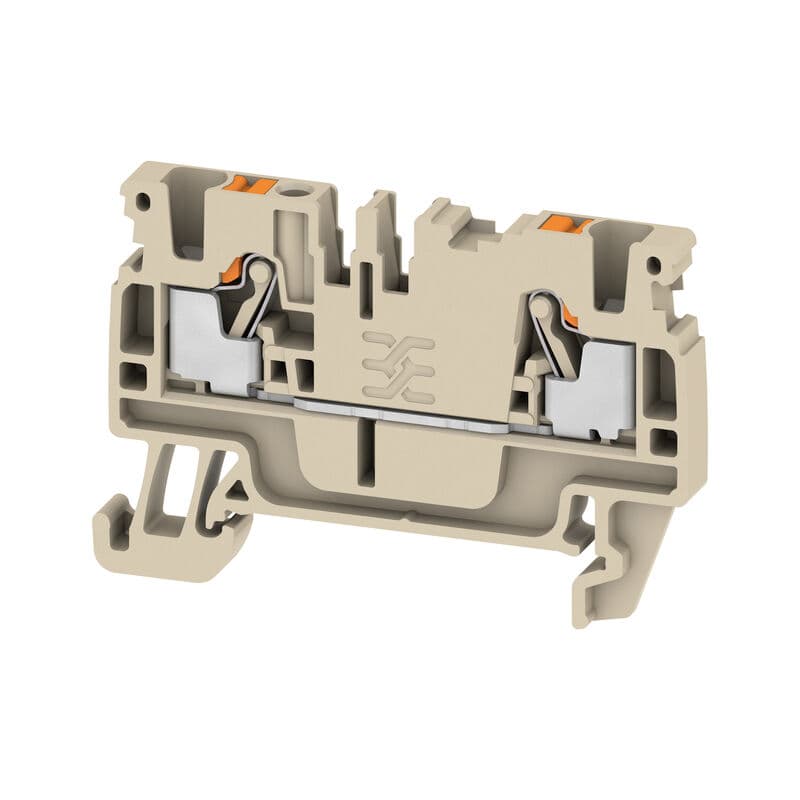

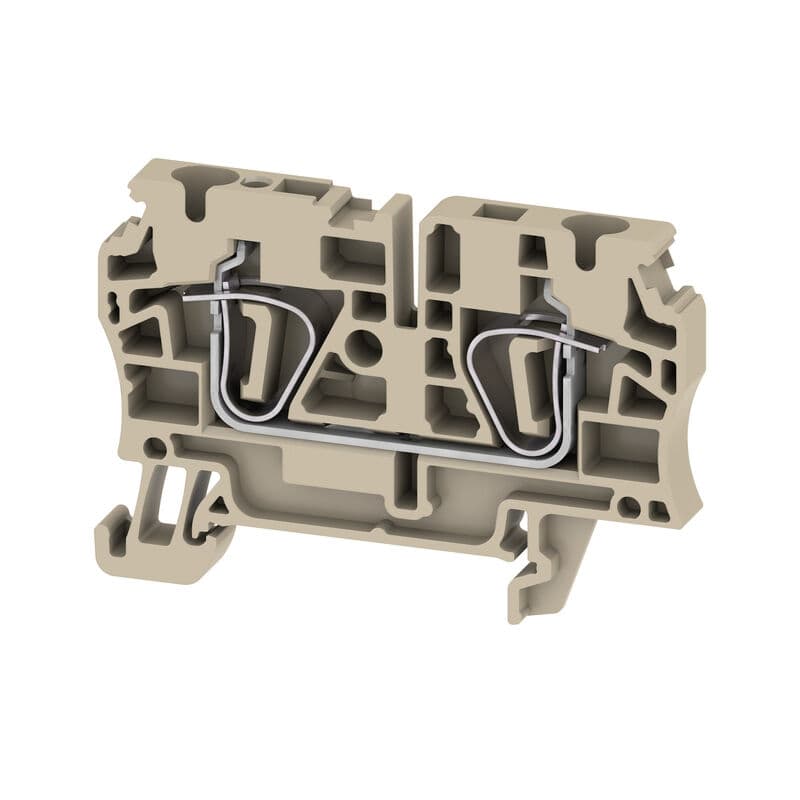

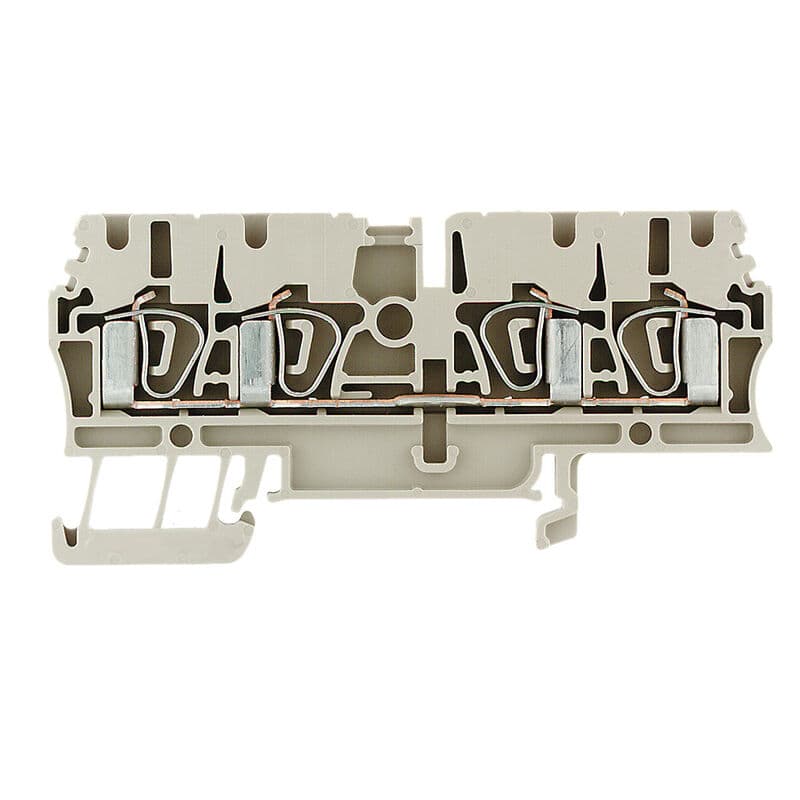

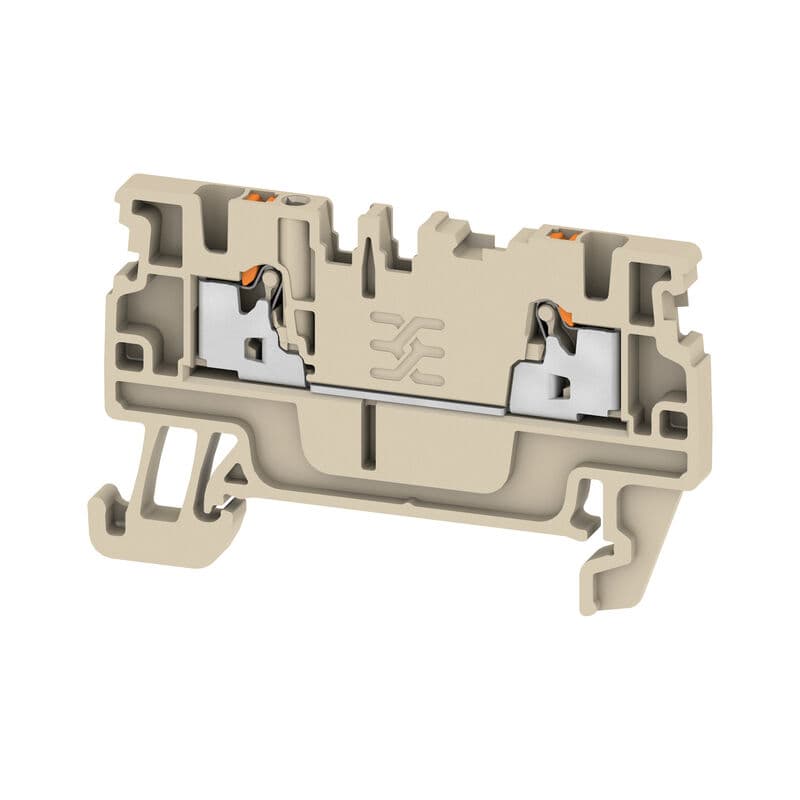

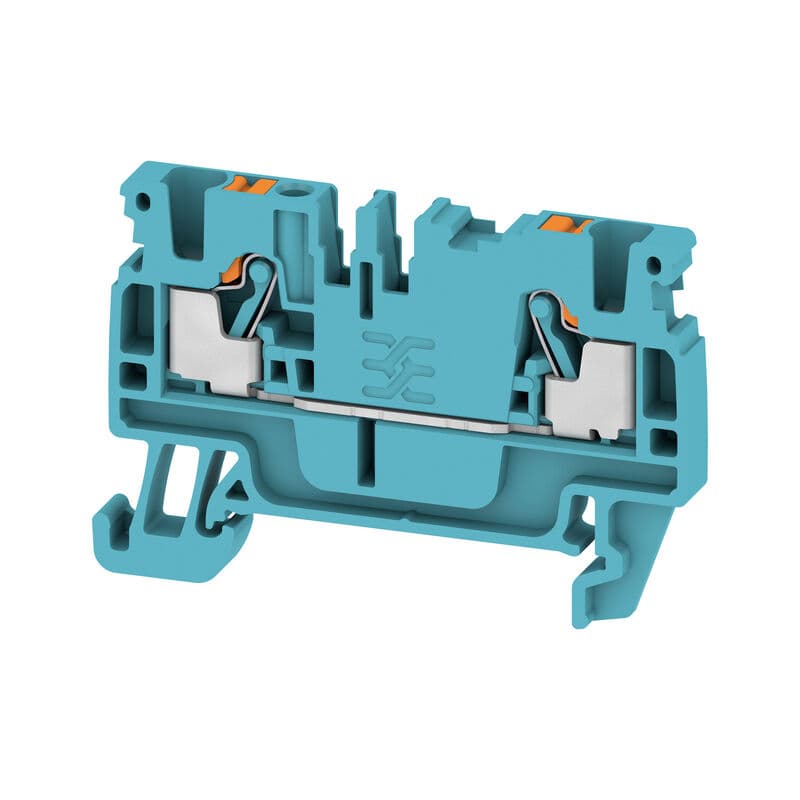

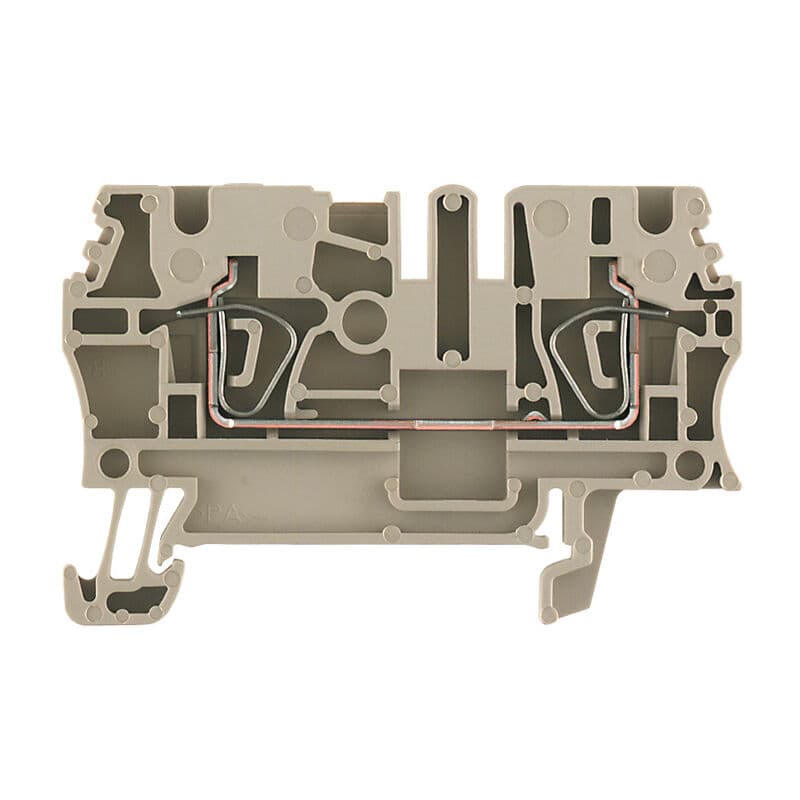

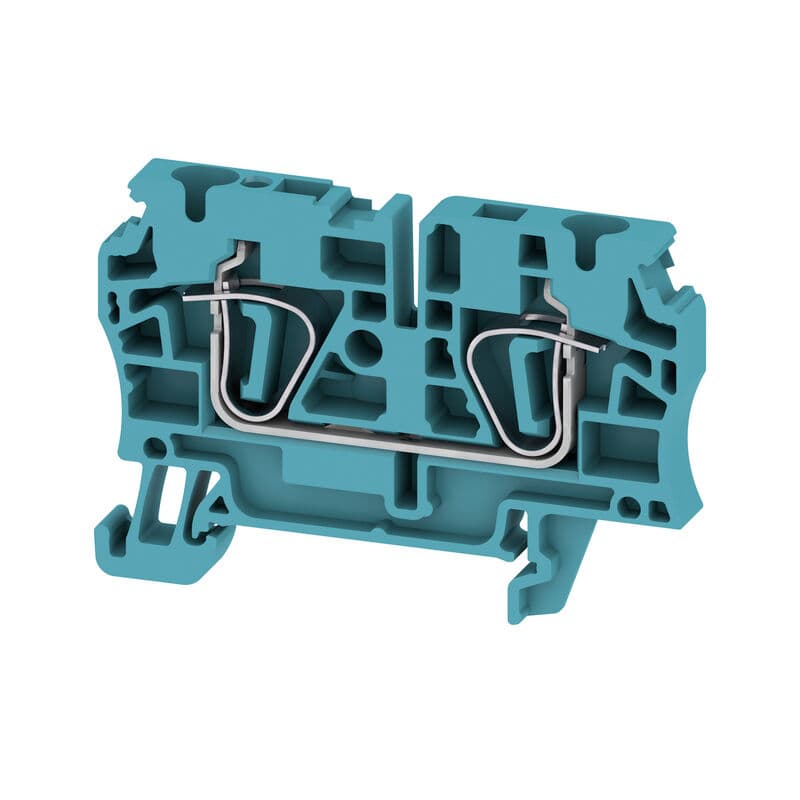

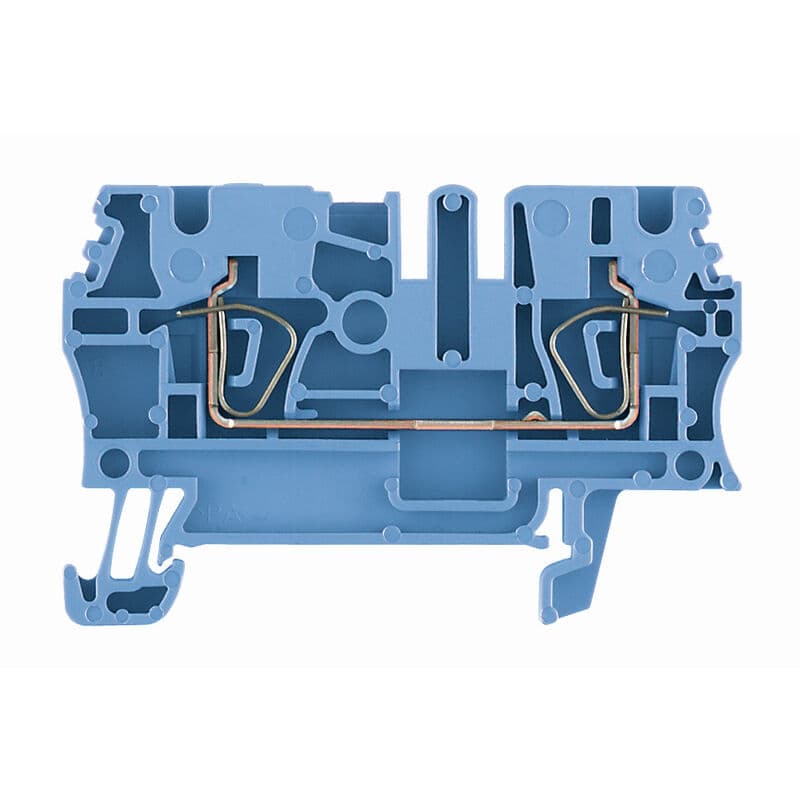

In der W-Reihe klemmt eine Schraube den Leiter. Weidmüller nennt den Schraubanschluss geeignet für eindrähtige und flexible mehrdrähtige Leiter. In der A-Reihe mit PUSH IN steckst du einen abisolierten massiven Leiter ohne Werkzeug bis zum Anschlag in die Klemmstelle, eine Druckfeder aus Edelstahl hält ihn. Die Z-Reihe arbeitet mit Zugfederanschluss. Welche Leiterarten und Querschnitte eine Klemme aufnimmt, steht in ihren technischen Daten, getrennt für ein-, mehr- und feindrähtige Leiter mit und ohne Aderendhülse.

Zur Reihenklemmen-Auswahl

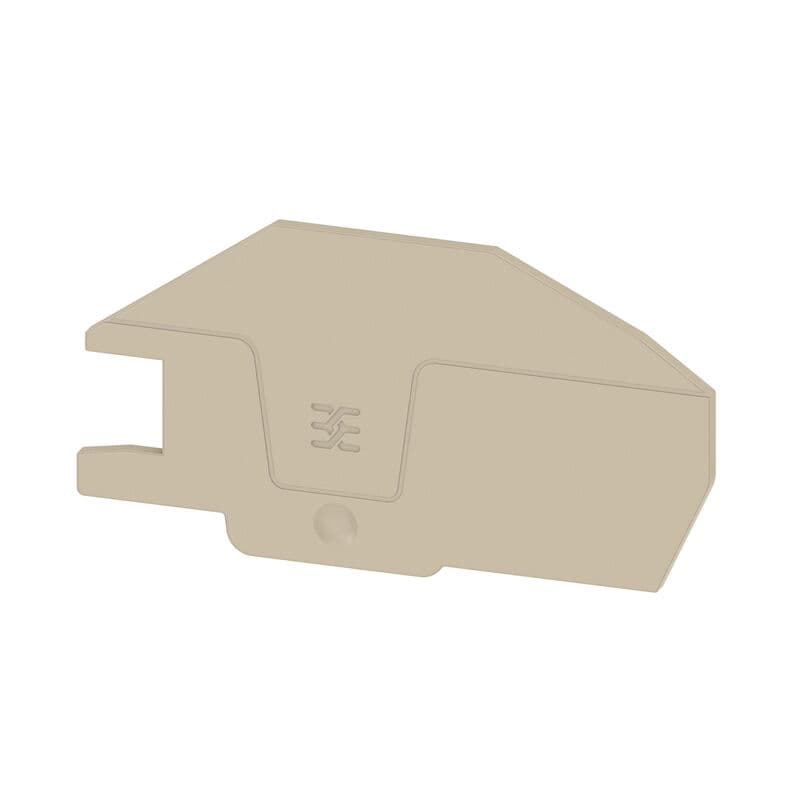

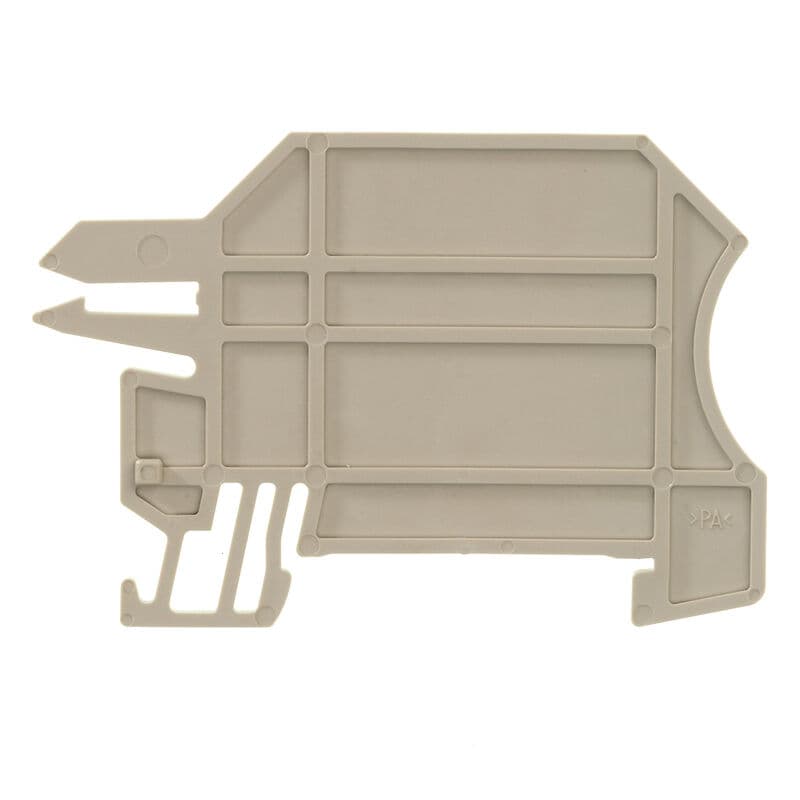

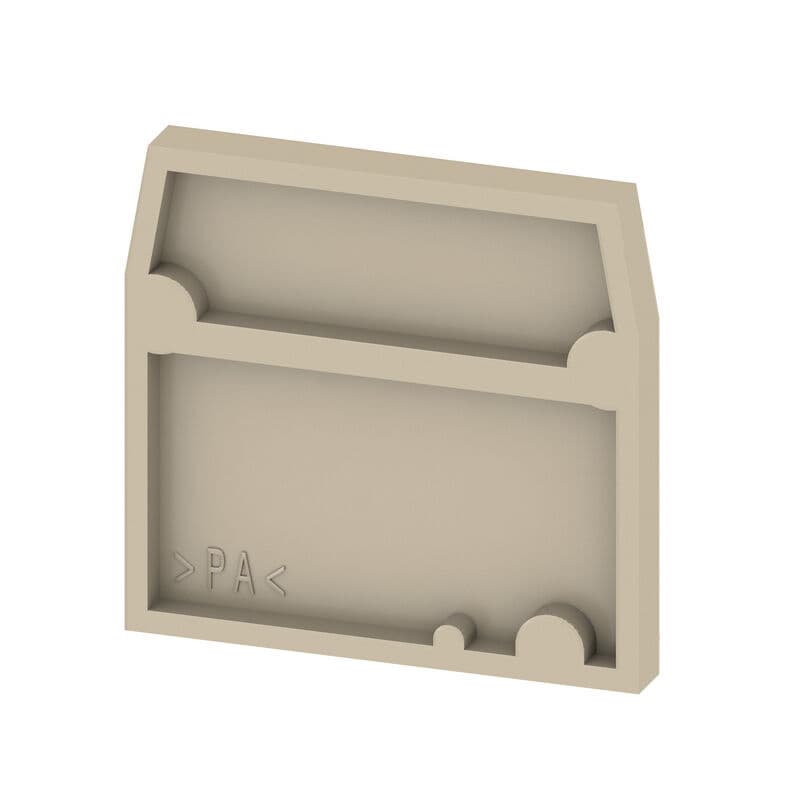

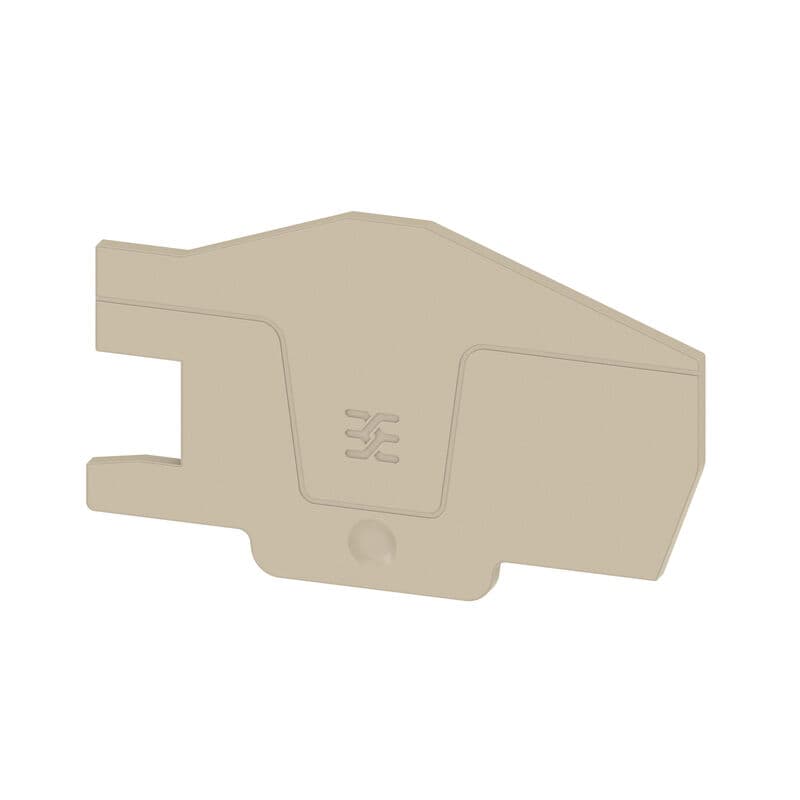

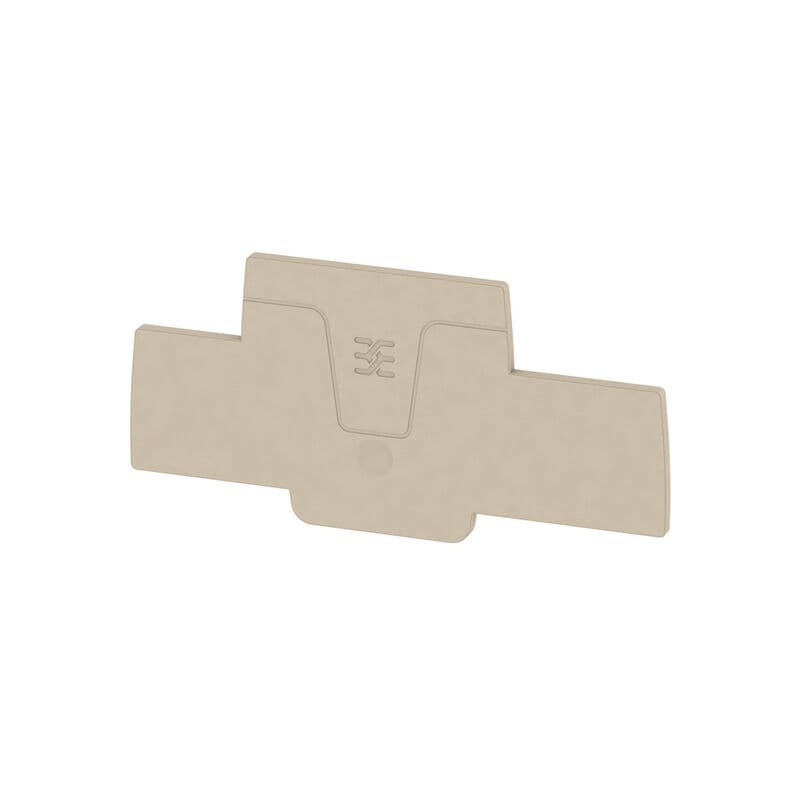

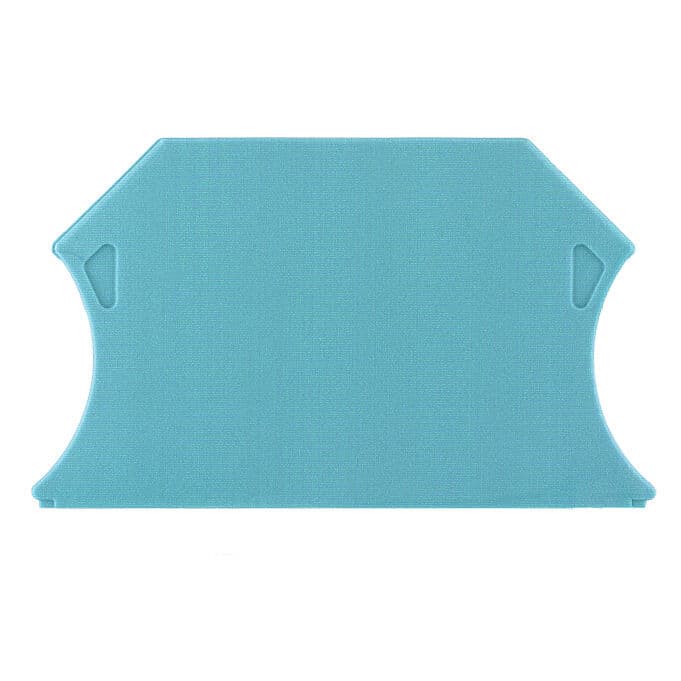

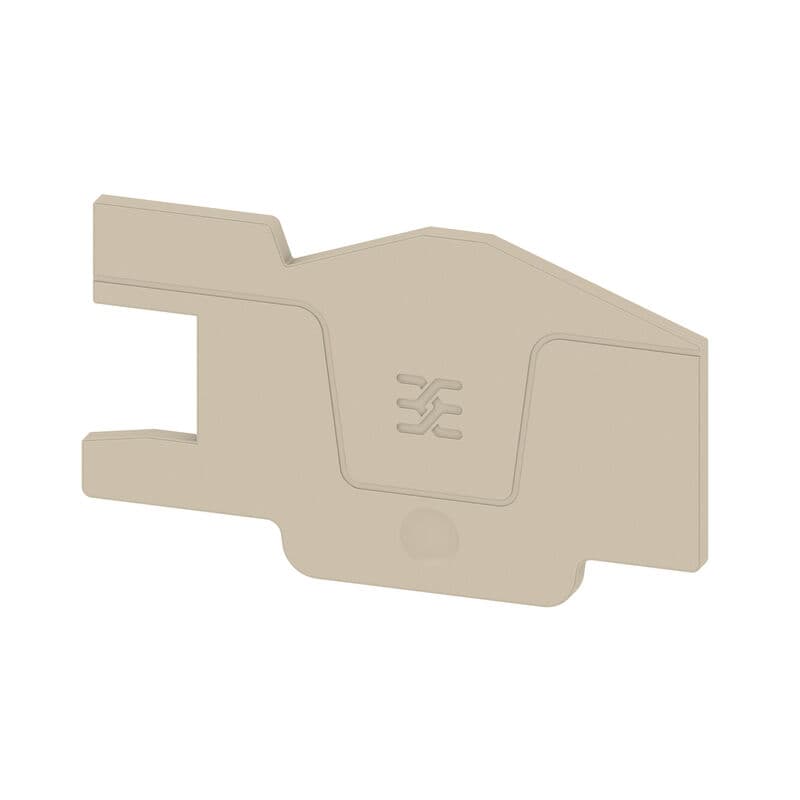

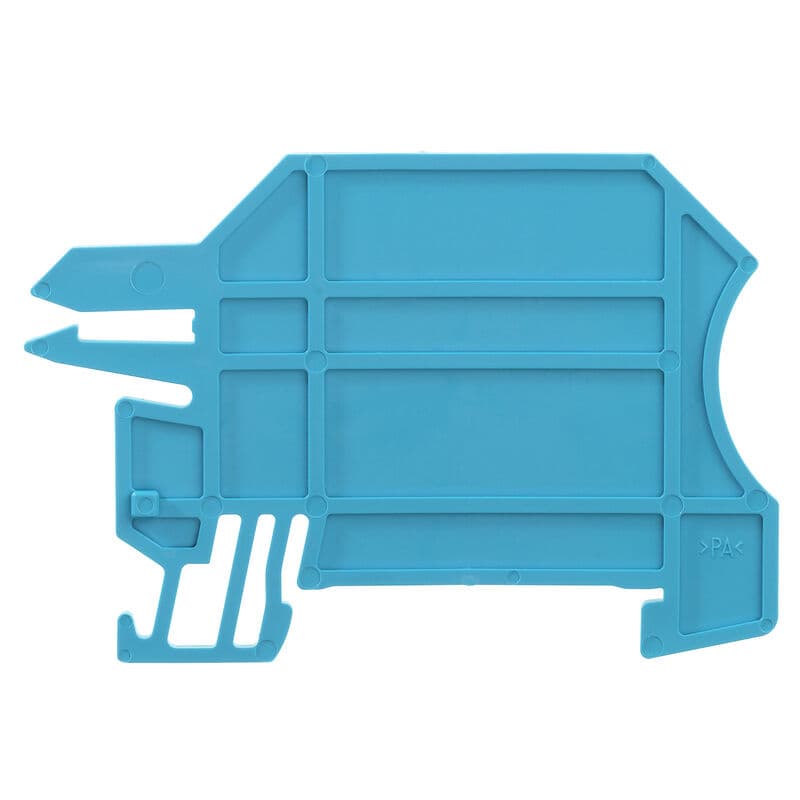

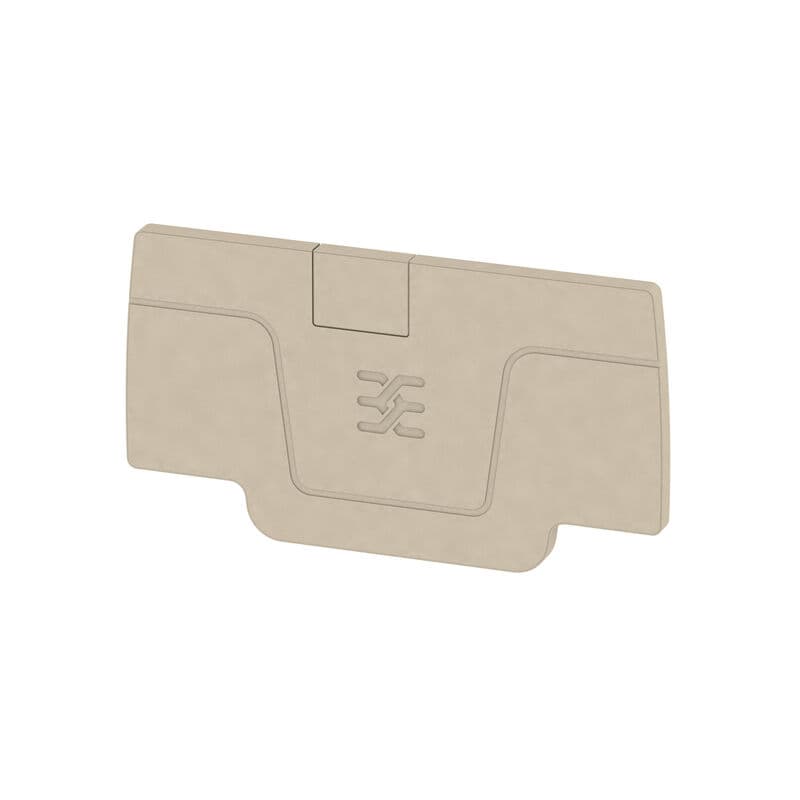

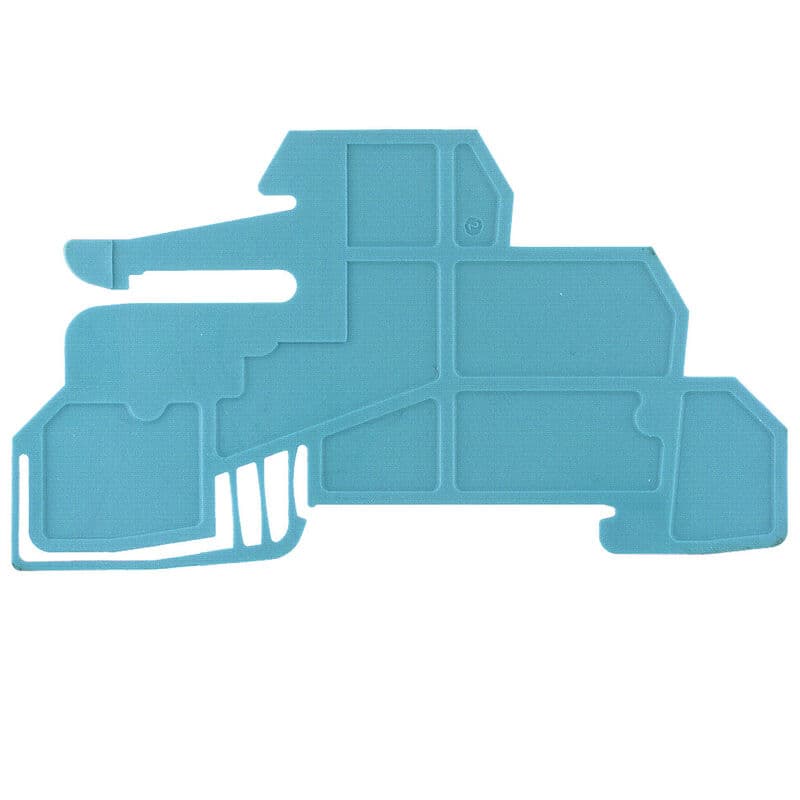

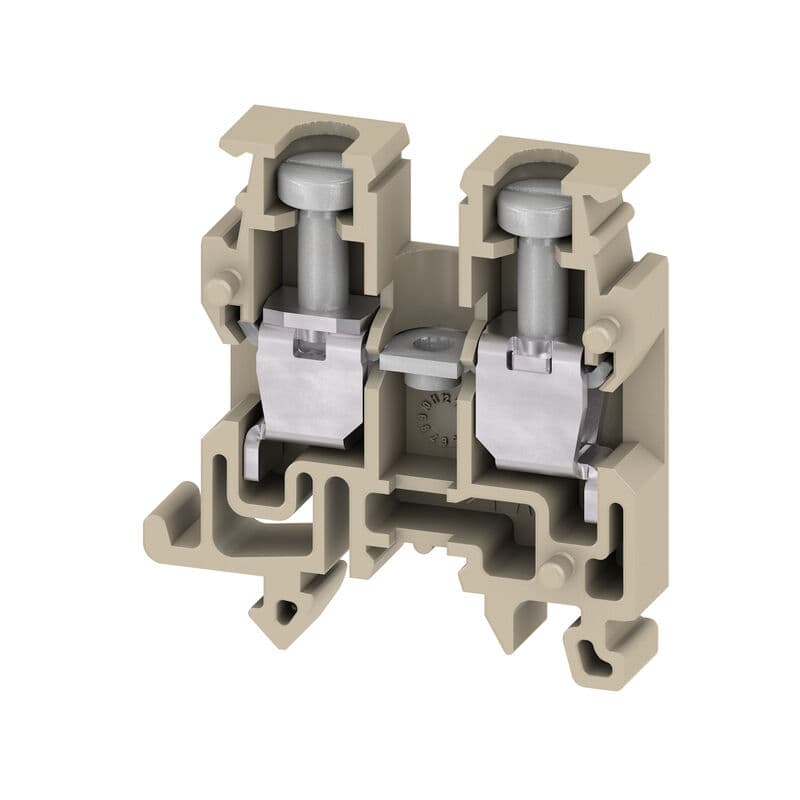

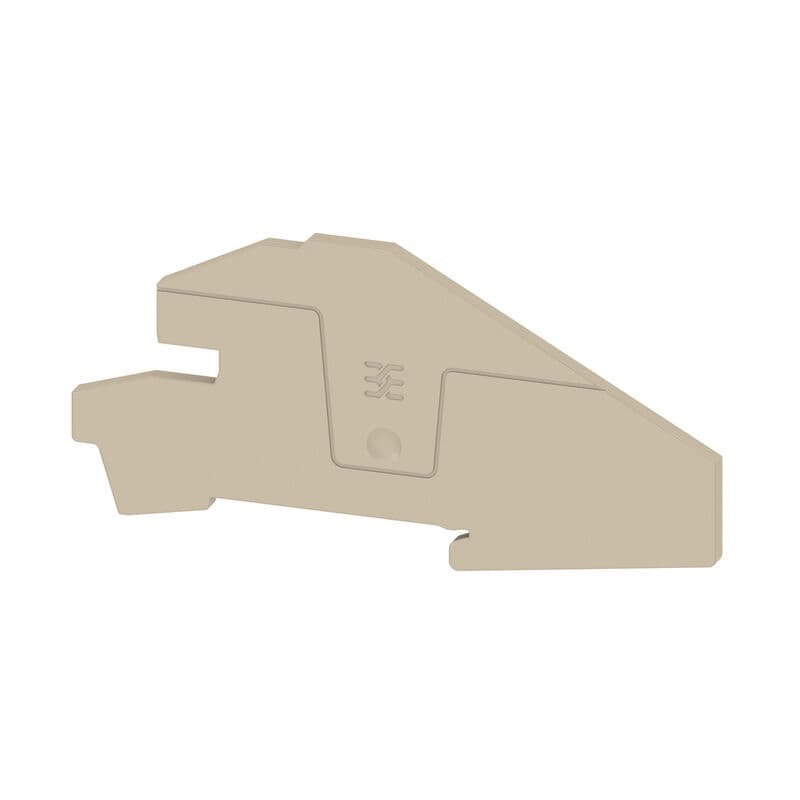

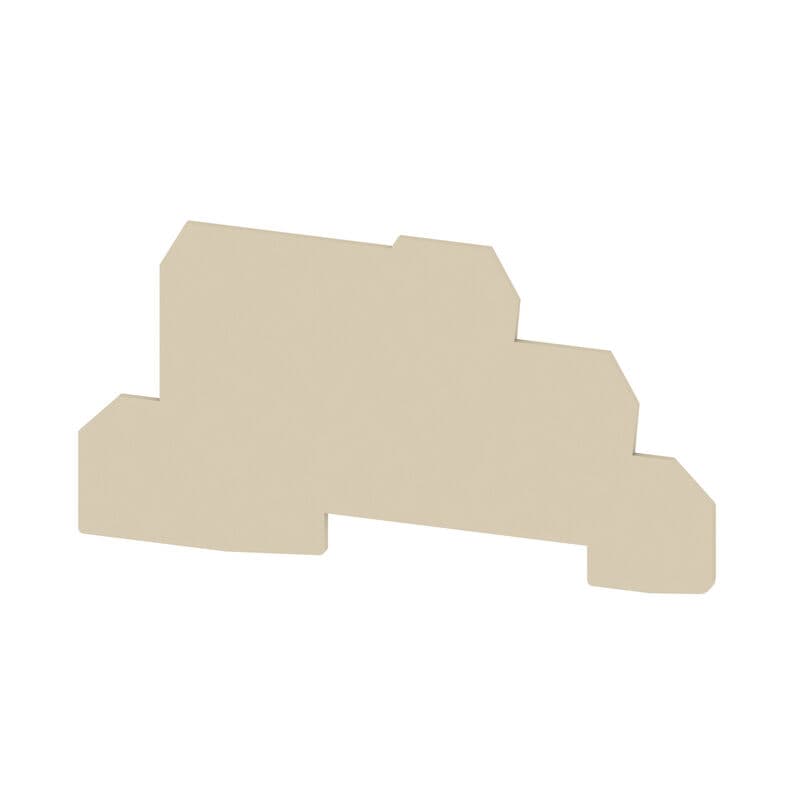

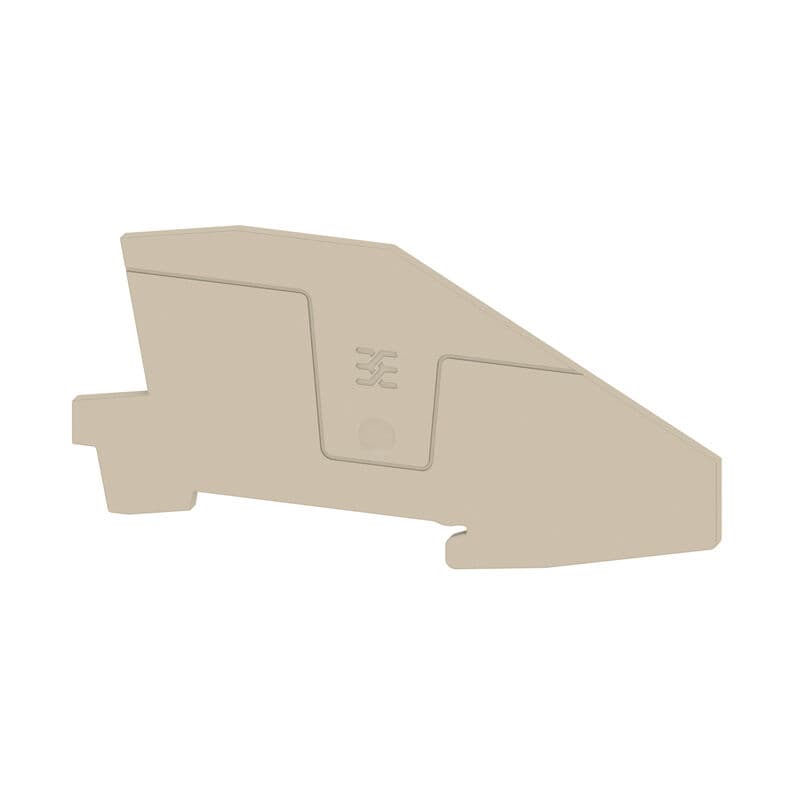

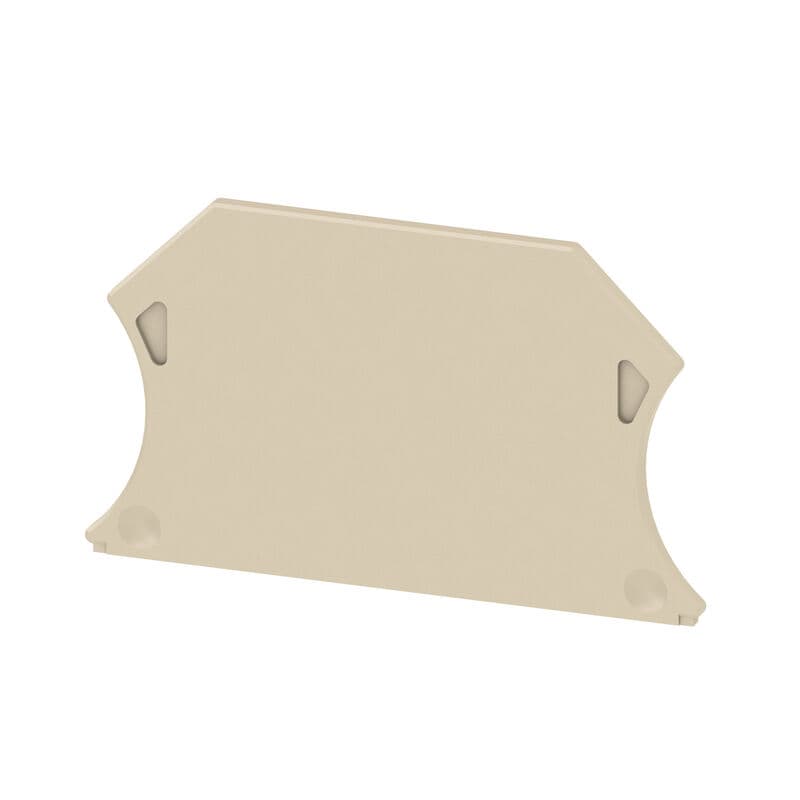

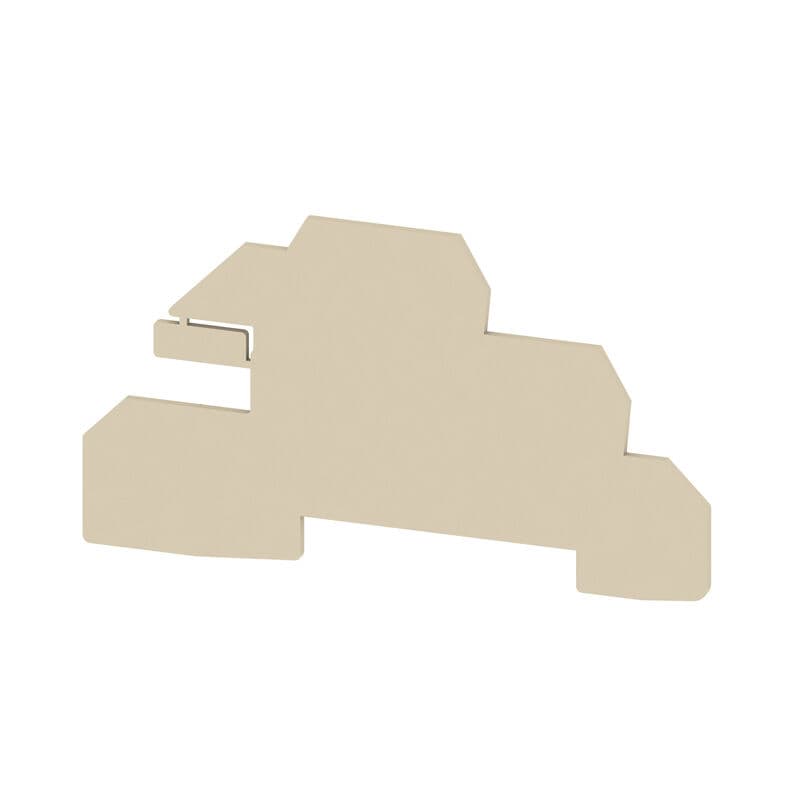

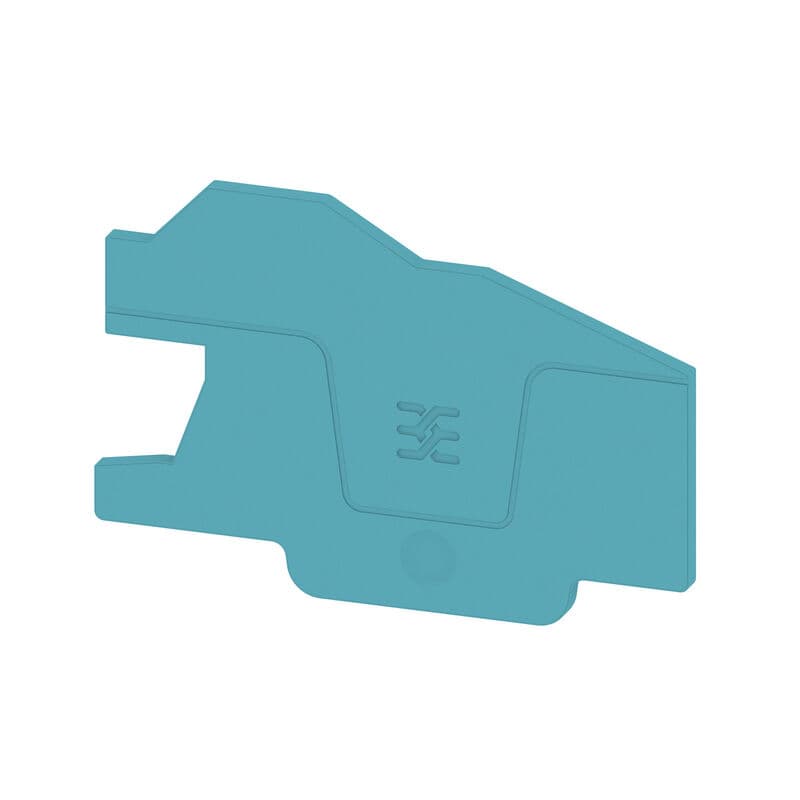

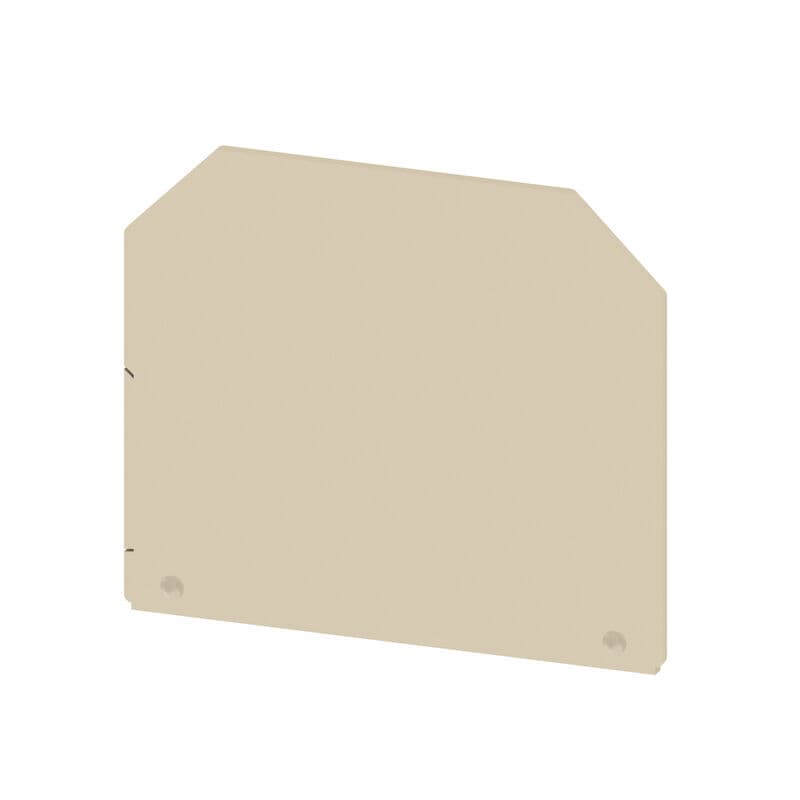

Das Zubehör gehört zur jeweiligen Klemmenreihe und -größe. Die Typbezeichnung nennt die Klemme oft schon mit, die Abschlussplatte AP AKZ2.5 gehört etwa zur AKZ 2.5. Laut Weidmüller schützt die Abschlussplatte spannungsführende Teile der Reihenklemmen vor Berührung und trennt Stromkreise sichtbar voneinander. Querverbinder dienen laut Weidmüller der Potentialverteilung über Durchgangs-Reihenklemmen. Welches Zubehör passt, nennt Weidmüller je Klemme; auf unserer Produktseite steht es beim Zubehör, soweit es bei uns bestellbar ist.

Zubehör für Reihenklemmen · Was ein Brücker ist

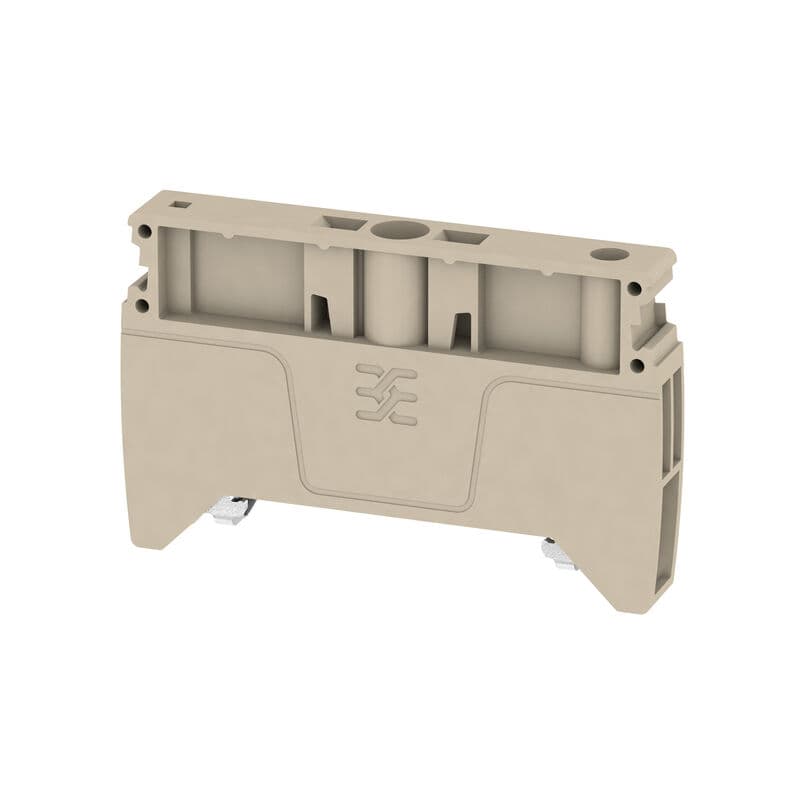

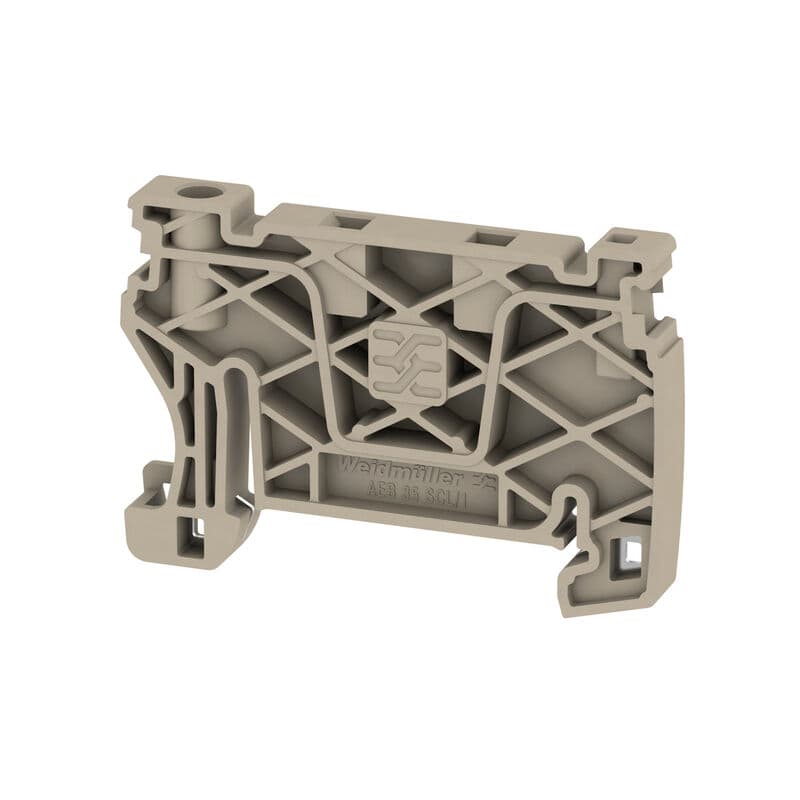

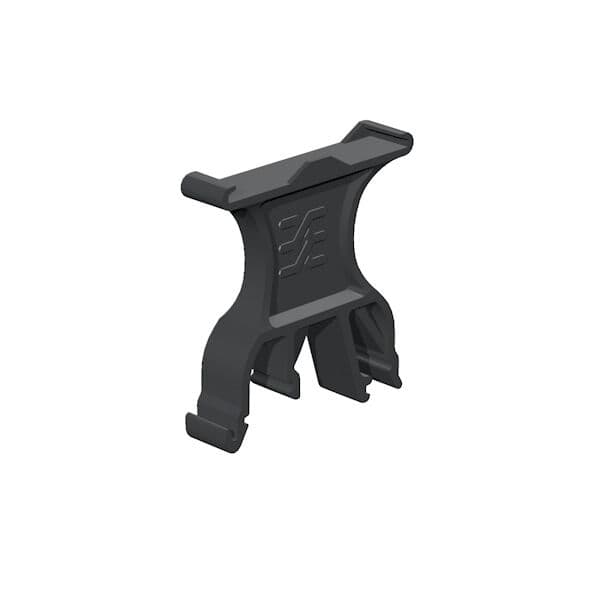

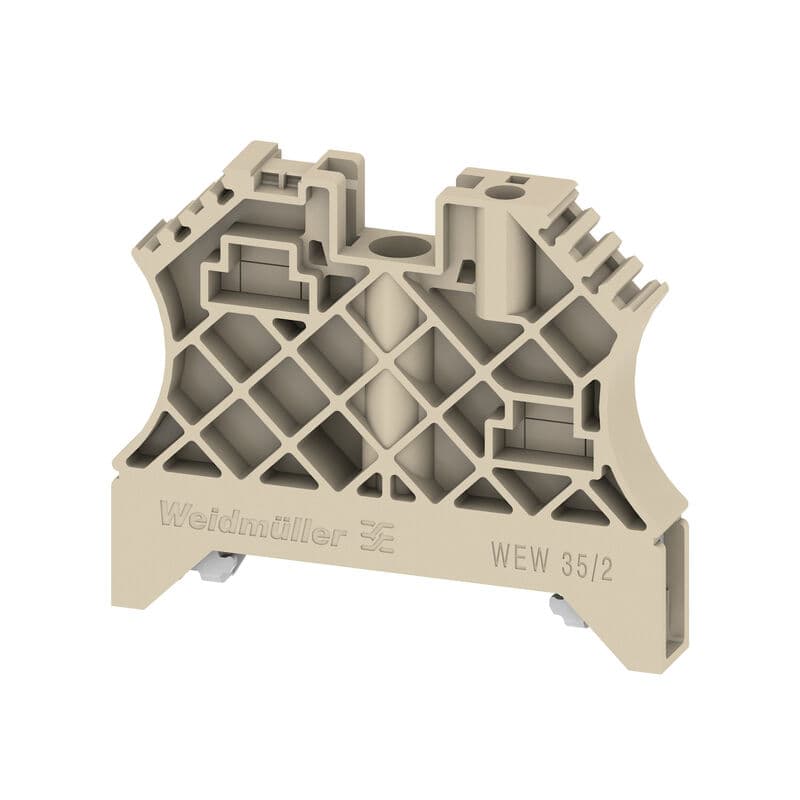

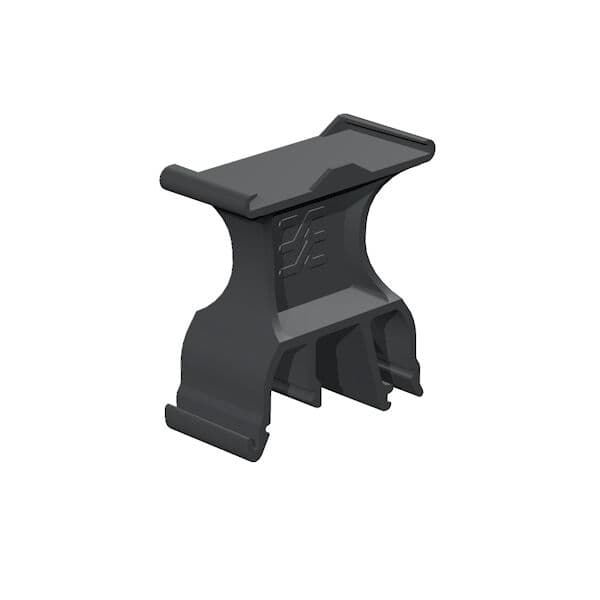

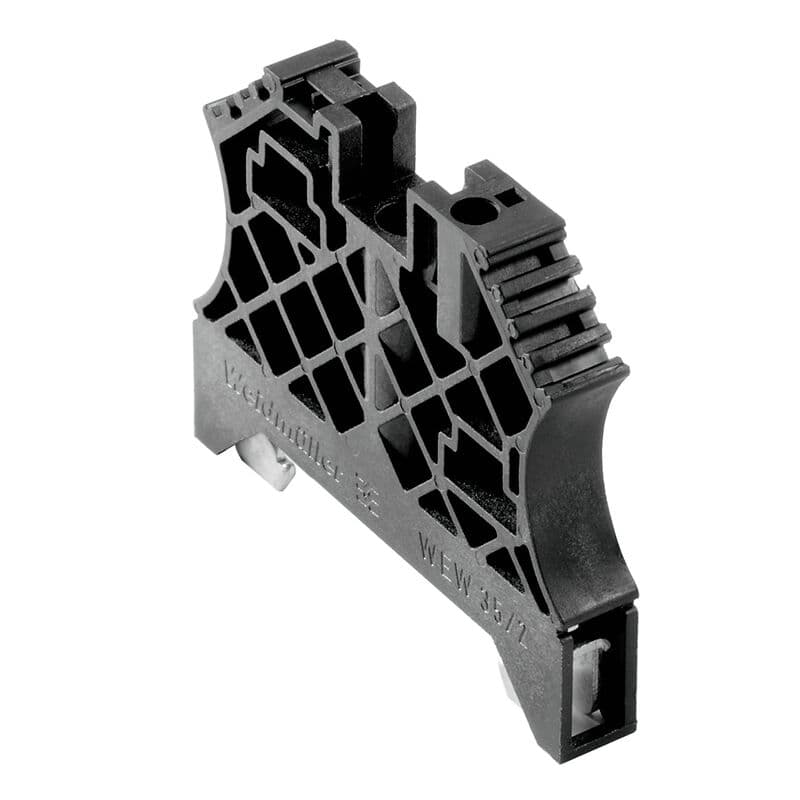

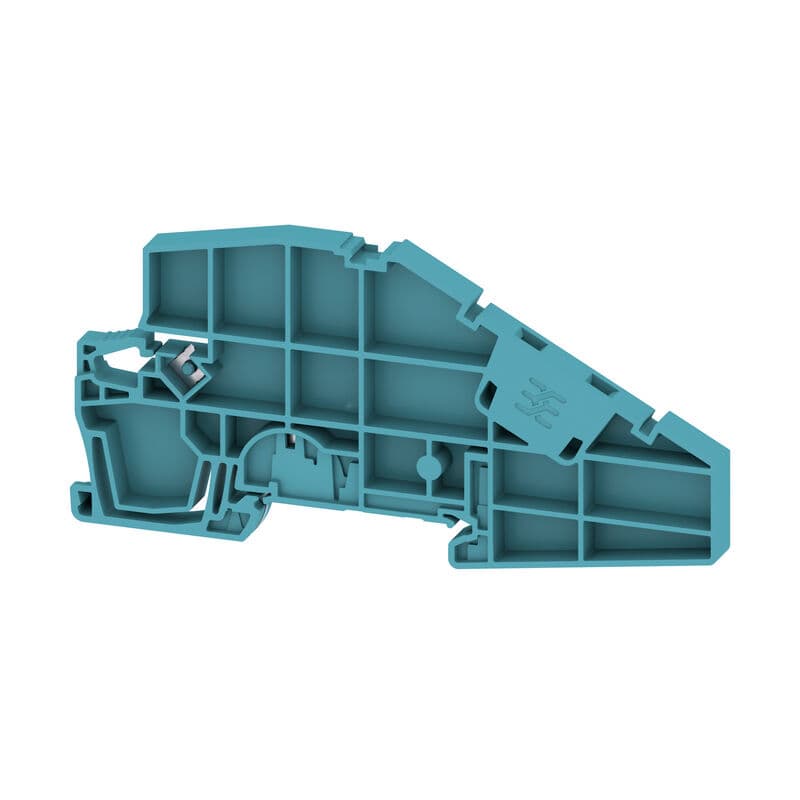

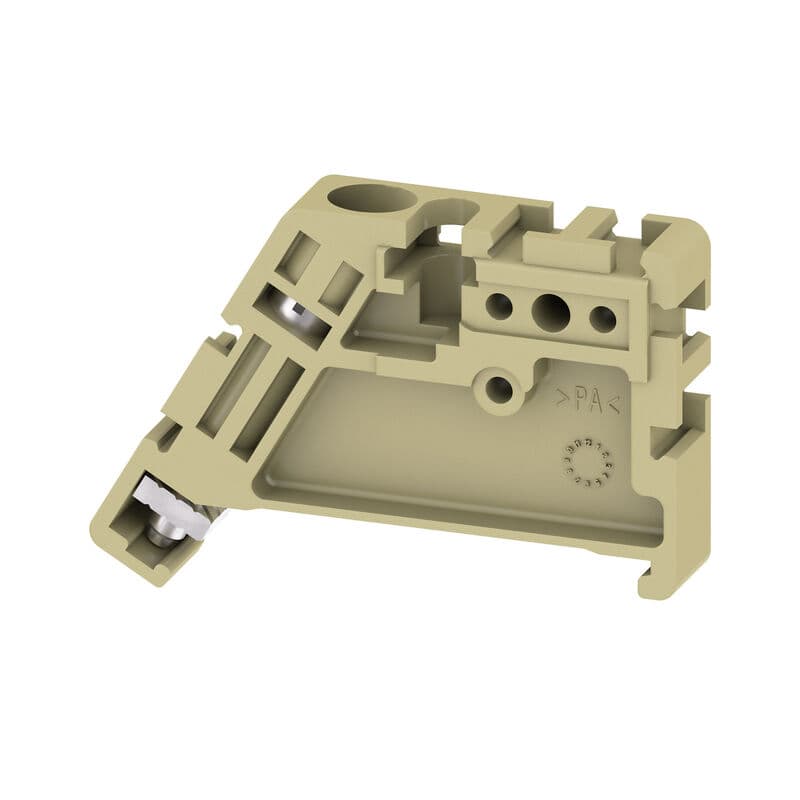

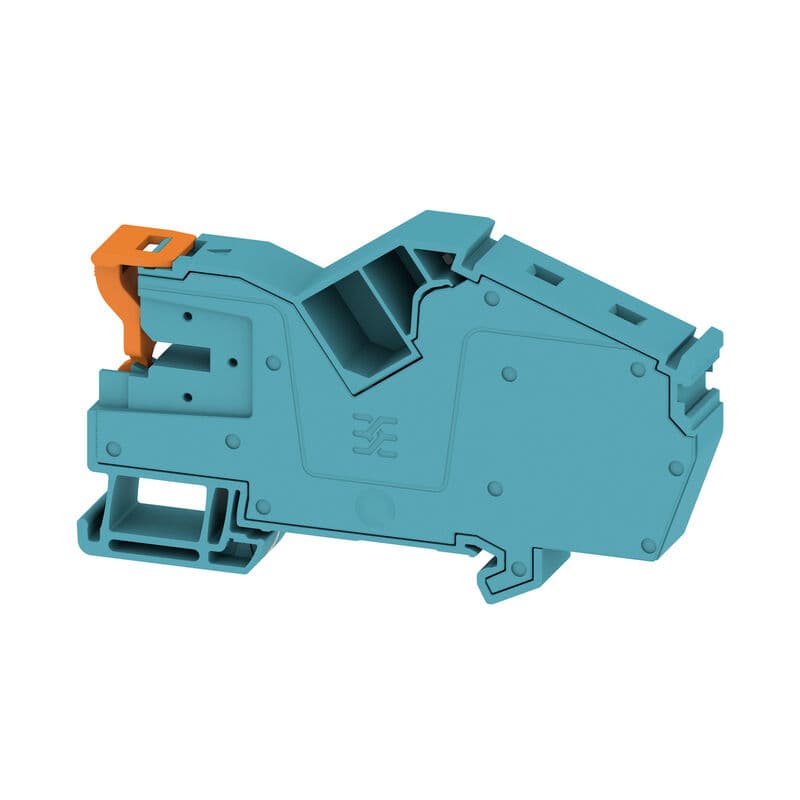

Mit Klemmenmarkierern. Weidmüller benennt sie nach dem Raster, zum Beispiel Raster 5 mm, und nennt die passenden Markierer beim Zubehör der jeweiligen Klemme. Laut Hersteller lassen sie sich mit einem Drucker oder Plotter und der passenden Software beschriften. Für größere Beschriftungen, etwa Gruppenbezeichnungen, gibt es Bezeichnungsträger wie den SCHT 5. Auch die Endwinkel haben laut Weidmüller Platz für Gruppenmarkierer.

Bezeichnungsträger SCHT 5 ansehen

Ja. Weidmüller-Artikelnummern sind zehnstellig, die WDU 2.5 hat zum Beispiel die Nummer 1020000000. Gib die Nummer in die Suche ein, sie führt zum Artikel. Auch die EAN von der Verpackung findet ihn. Die Typbezeichnung allein reicht oft nicht: WDU 2.5 und WDU 2.5 BL sind zwei Artikel in unterschiedlichen Farben.

Zur Suche

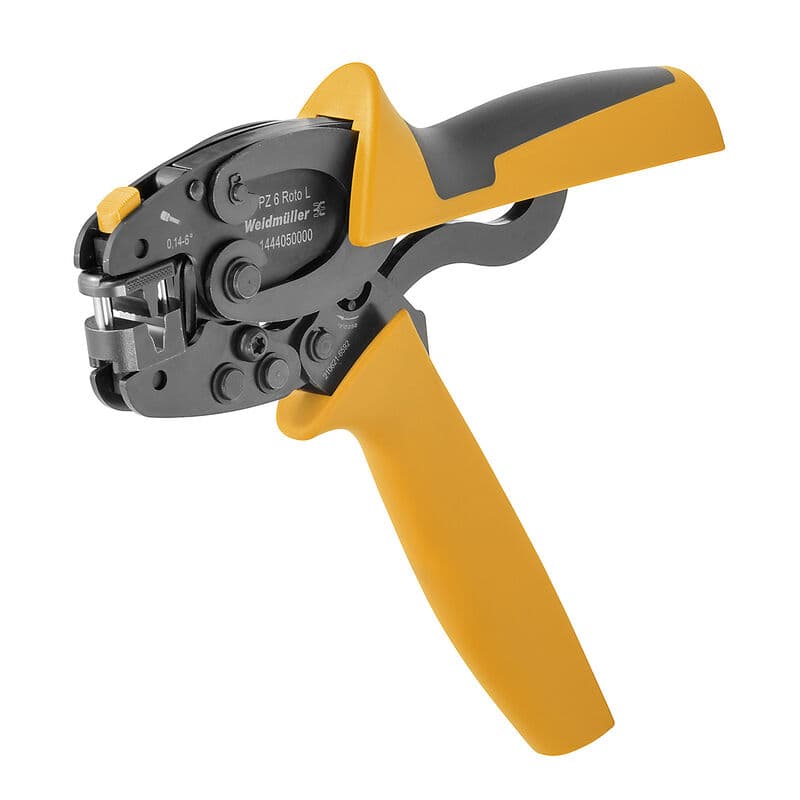

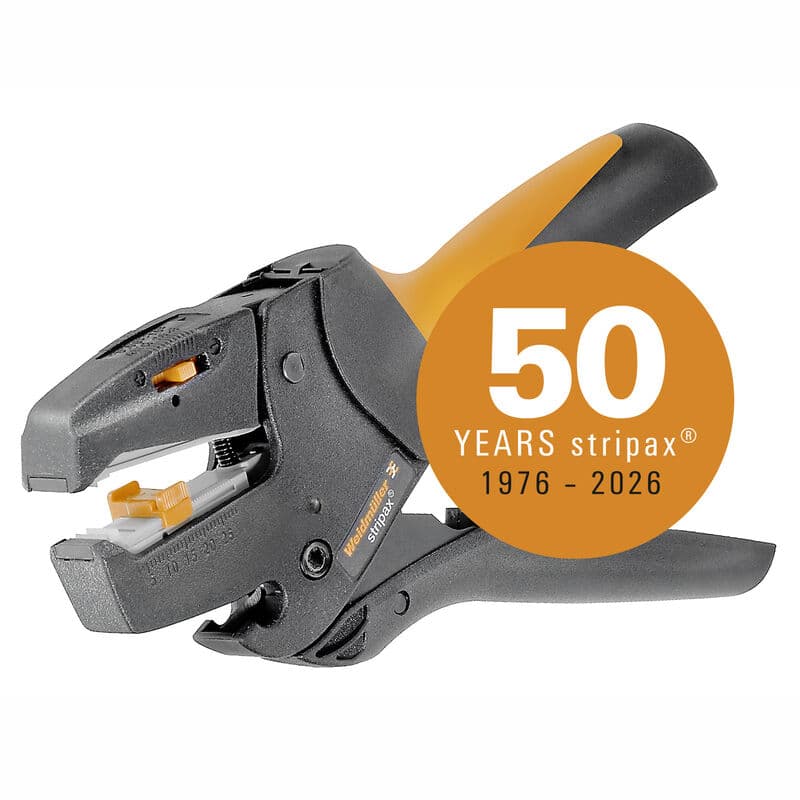

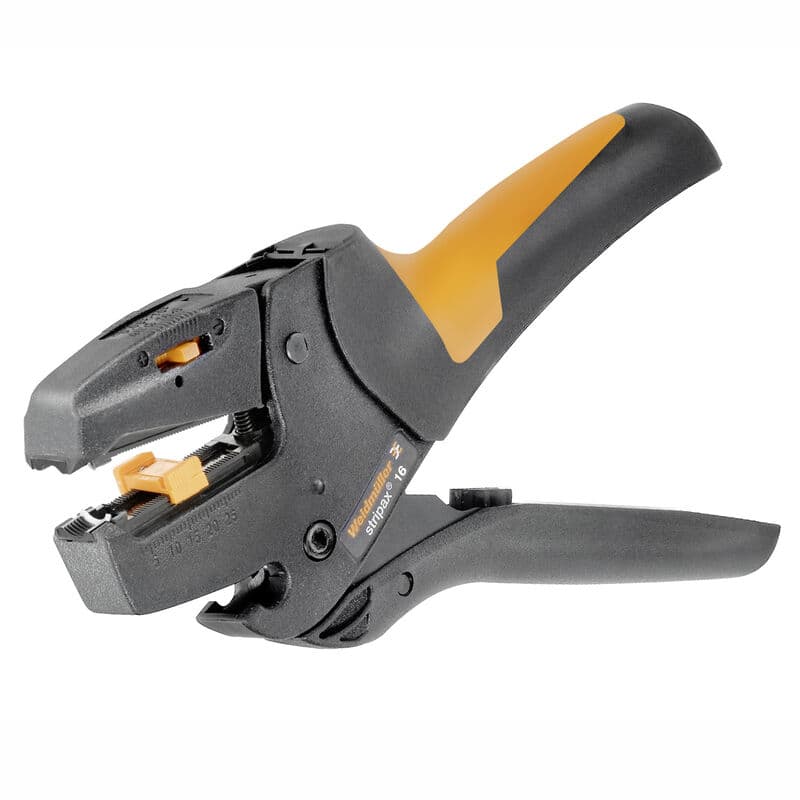

Bei uns gibt es zwei Ausführungen: die STRIPAX für Leiter von 0,08 bis 10 mm² und die STRIPAX 16 für 6 bis 16 mm². Beide sind laut Weidmüller für fein- und eindrähtige Leiter mit PVC-Isolation gedacht und stellen sich selbst auf den Leiter ein. Für das Vercrimpen von Aderendhülsen von 0,14 bis 6 mm² gibt es die Crimpzange PZ 6 ROTO L.

STRIPAX ansehen · STRIPAX 16 ansehen · PZ 6 ROTO L ansehen
