ABB S200 Sicherungsautomaten

ABB S201, S202, S203 und S204 im Vergleich

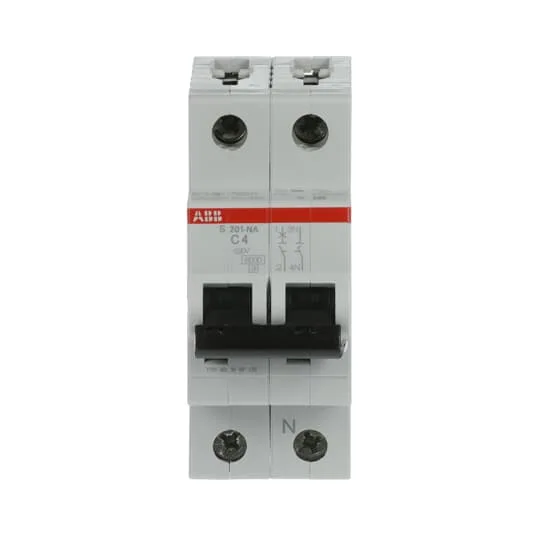

Bei den Grundtypen nennt die letzte Ziffer der Typnummer die Zahl der geschützten Pole. Der Zusatz NA am Ende der Artikelnummer, etwa S201-B16NA, kennzeichnet Ausführungen mit mitschaltendem Neutralleiter.

Was bedeutet ABB S201-B16?

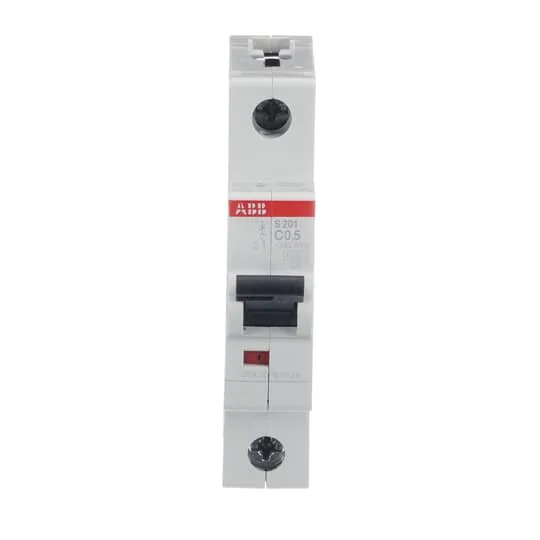

S201 ist der Grundtyp mit einem geschützten Pol, B die Auslösecharakteristik und 16 der Bemessungsstrom von 16 A. Ein S201-C16 hat ebenfalls 16 A, aber die Kennlinie C.

Ersetzt du ein vorhandenes Gerät, vergleiche die vollständige Artikelnummer mit allen Zusätzen und nicht nur „B16“ oder „C16“.

B, C, D, K oder Z: die Kennlinie einordnen

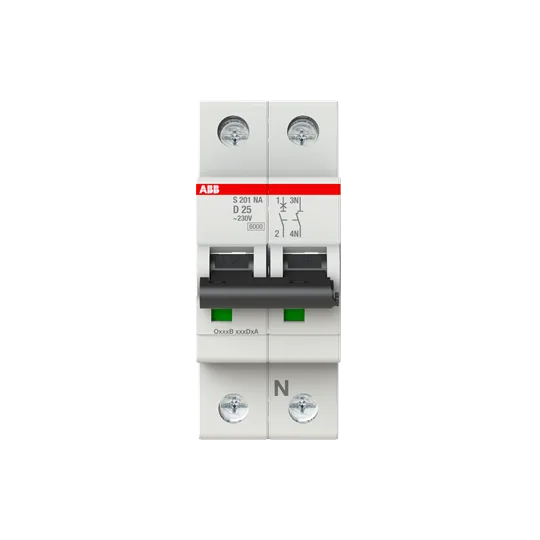

Die Kennlinie legt fest, in welchem Bereich der Schalter bei hohen Strömen unverzögert auslöst, angegeben als Vielfaches des Bemessungsstroms In. ABB nennt für die S200: B beim 3- bis 5-Fachen, C beim 5- bis 10-Fachen und D beim 10- bis 20-Fachen, jeweils nach IEC/EN 60898-1. K (10- bis 14-Fach) und Z (2- bis 3-Fach) ordnet ABB nach IEC/EN 60947-2 ein. Auch der große Prüfstrom des Überlastauslösers unterscheidet sich: Er liegt bei K und Z beim 1,2-Fachen von In, bei B, C und D beim 1,45-Fachen.

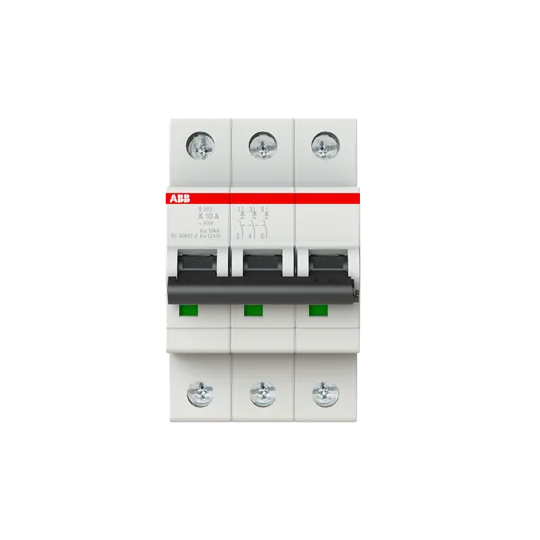

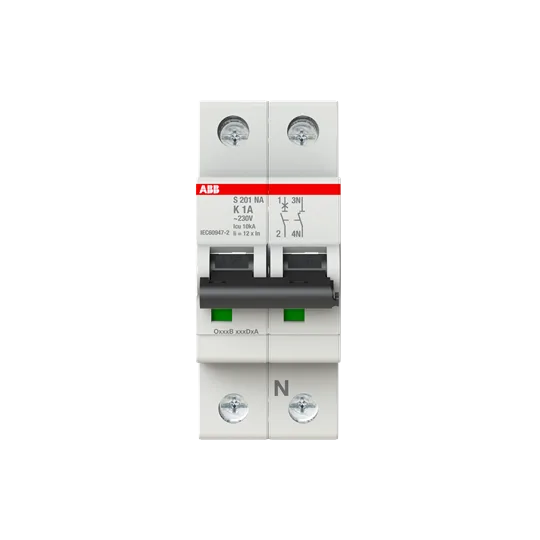

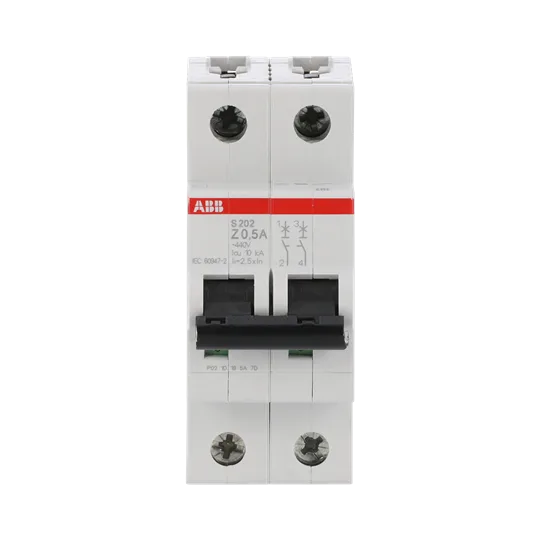

ABB ordnet B und C dem Leitungsschutz zu, K Stromkreisen, in denen Verbraucher betriebsmäßig Stromspitzen verursachen, und Z dem Schutz von Halbleitern und Messkreisen mit Wandlern. Eine Kennlinie ist keine Qualitätsstufe: Welche passt, hängt von Leitung, Last und Abschaltbedingungen ab und gehört in die Auslegung durch eine Elektrofachkraft.

Schaltvermögen der S200

Für die S200 mit den Kennlinien B, C und D nennt ABB ein Bemessungsschaltvermögen Icn von 6 kA nach IEC/EN 60898-1. Welcher Wert nötig ist, hängt vom Kurzschlussstrom an der Einbaustelle ab und wird bei der Planung festgelegt.

Andere ABB-Baureihen wie S200M, S400 und S800 haben eigene Werte. Du findest sie zusammen mit Geräten von Hager unter Leitungsschutzschalter.
