Theben ELPA 8 Reiheneinbau-Treppenlicht-Zeitschalter (TLZ) mit Synchronmotor

Überblick

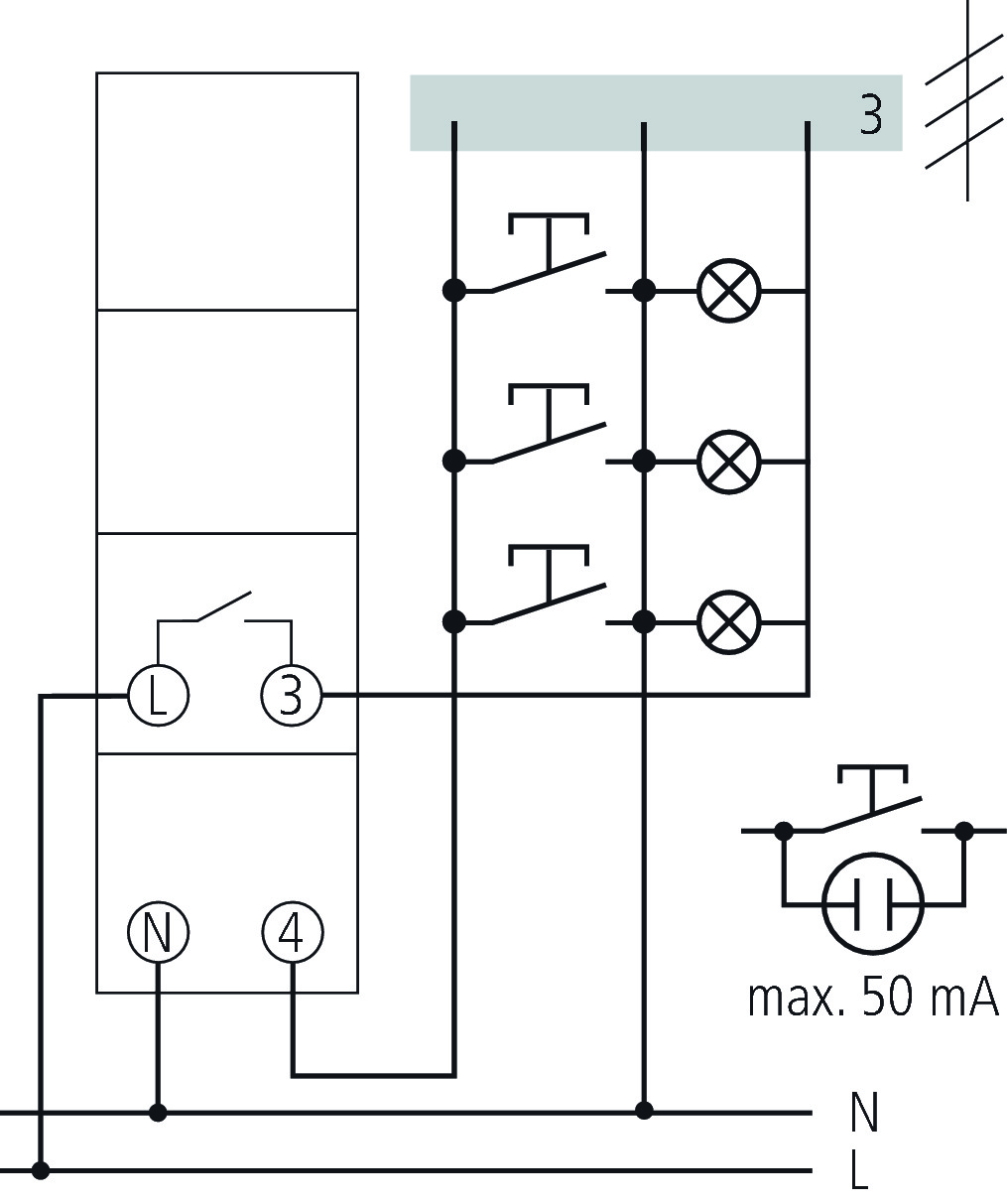

Der ELPA 8 ist ein Treppenlicht-Zeitschalter mit Synchronmotor. Er sitzt auf der DIN-Schiene und braucht 1 TE. Die Leuchtdauer lässt sich von 1 bis 7 min einstellen. Nachschalten funktioniert nach 30 s. Eine Ausschaltvorwarnung hat dieses Modell nicht. Neben dem Tastereingang gibt es einen Schalter für Dauerlicht, angeschlossen wird in 3- oder 4-Leiter-Technik. Der Schließer hat eine Öffnungsweite über 3 mm und schaltet 16 A bei cos φ = 1 sowie 6 AX bei cos φ = 0,3. Für Glüh- und Halogenlampen sind 2300 W zulässig, für LED-Lampen ab 2 W 300 W und für Kompaktleuchtstofflampen 150 W. Glimmlampen dürfen bis 50 mA ziehen. Im Stand-by liegt die Aufnahme bei etwa 0 W, die Verlustleistung bei höchstens 0,7 W. Für Wandaufbau und Fronttafel gibt es Montagezubehör.
