Hager FI/LS-Schalter

Hager FI/LS-Schalter, auch RCBO genannt, vereinen Fehlerstromschutz und Leitungsschutz in einem Gerät. Ein Teil davon hat QuickConnect-Federklemmen, die das Anschließen ohne Werkzeug erlauben.

105 Produktfamilien in dieser Auswahl

Gezeigt wird eine Auswahl von 24 aus 105 Produktfamilien. Weitere Artikel findest du über die Marke und die verlinkten Kategorien.

Kennwerte im Artikelnamen getrennt lesen

Im Namen „FI/LS-Schalter B16 30 mA Typ A 1P+N 10 kA“ steht B16 für die B-Charakteristik und 16 A Bemessungsstrom des Leitungsschutzteils, 30 mA für den Bemessungsfehlerstrom und Typ A für den Fehlerstromtyp. 10 kA ist das Bemessungsschaltvermögen, also der Kurzschlussstrom, den das Gerät laut Norm noch sicher abschaltet.

Typ F erfasst laut Hager zusätzlich Fehlerströme mit Mischfrequenzen bis 1 kHz, wie sie bei einphasigen Geräten mit Frequenzumrichter auftreten können.

QuickConnect: stecken statt schrauben

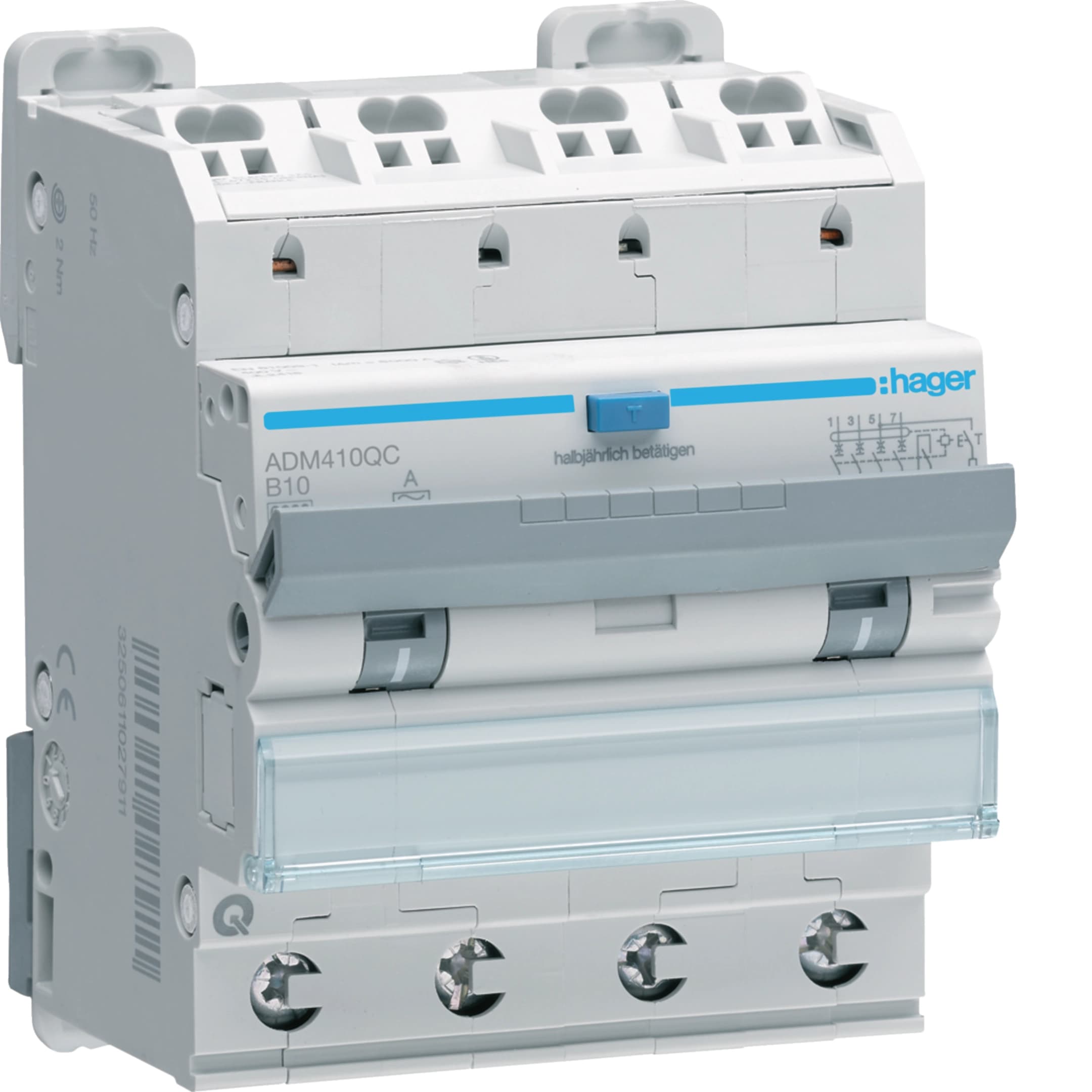

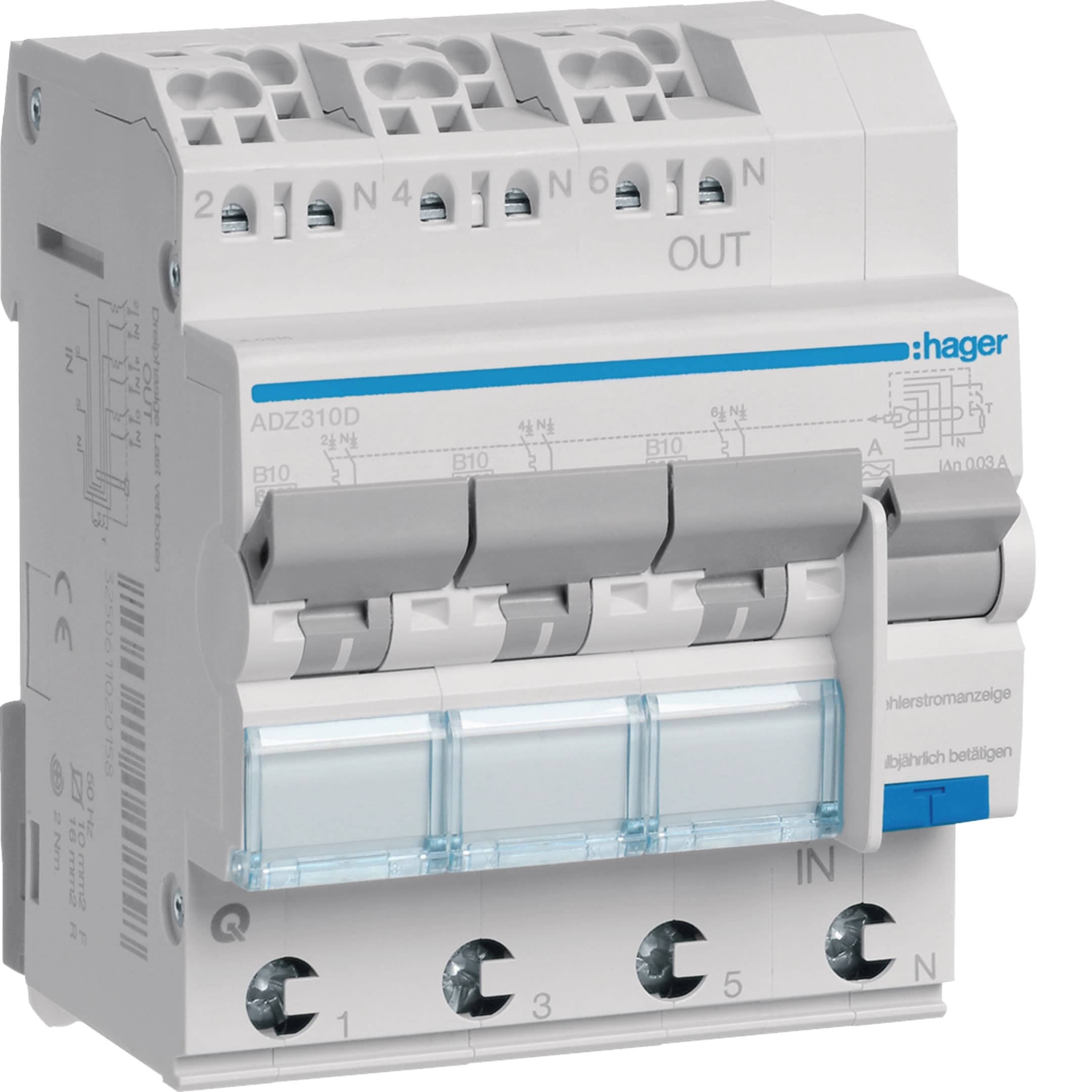

Ein Teil der Hager-FI/LS hat QuickConnect-Federklemmen: Abgänge werden ohne Werkzeug angeschlossen, die waagerechte Phasenschiene wird eingangsseitig gesteckt. Erkennbar sind diese Geräte am Zusatz QuickConnect im Artikelnamen, die 4-poligen Geräte der Reihe ADM an der Endung QC der Artikelnummer.

Häufige Fragen zu Hager FI/LS-Schalter

Welche Phasenschiene passt zu einer Reihe Hager-FI/LS 1P+N?

Hager zeigt dafür in seinen Kombinationsbeispielen die 4-polige Phasenschiene KDS563A mit 12 Teilungseinheiten. Für gemischte Reihen gibt es eigene Schienen, etwa die KDS463AS für zwei 4-polige und zwei 1P+N-Geräte. Verbindlich ist die Zuordnung in Katalog und Datenblatt der Schiene.

Reicht ein FI/LS Typ A für eine Wallbox?

Nur wenn die Ladestation selbst glatte Gleichfehlerströme erkennt, etwa mit einer 6-mA-DC-Überwachung nach IEC 62955. Sonst verlangt DIN VDE 0100-722 einen Fehlerstromschutz vom Typ B. Ob deine Ladestation diese Erkennung hat, steht in ihrer Installationsanleitung.

Wie viel Platz braucht ein Hager-FI/LS im Verteiler?

Die FI/LS 1P+N im Sortiment belegen je 2 Teilungseinheiten (TE), die mehrpoligen Ausführungen je 4 TE. Die genaue Breite steht in den technischen Daten des jeweiligen Artikels.
