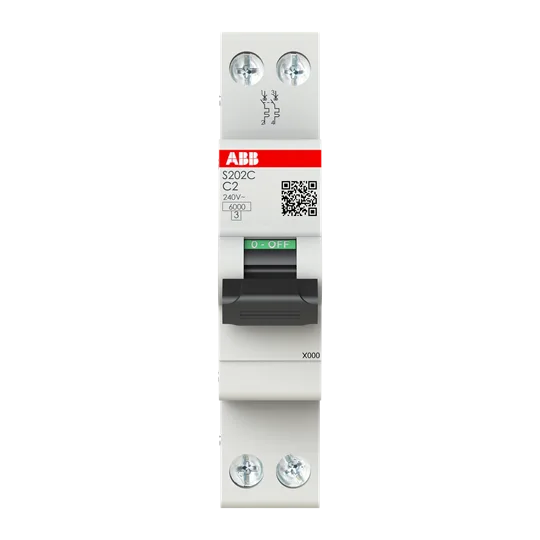

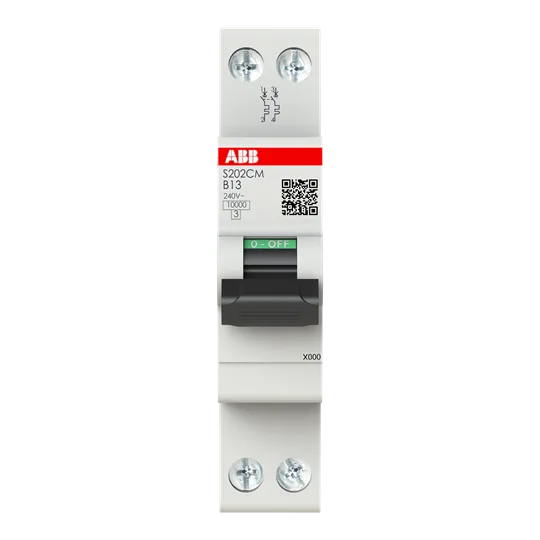

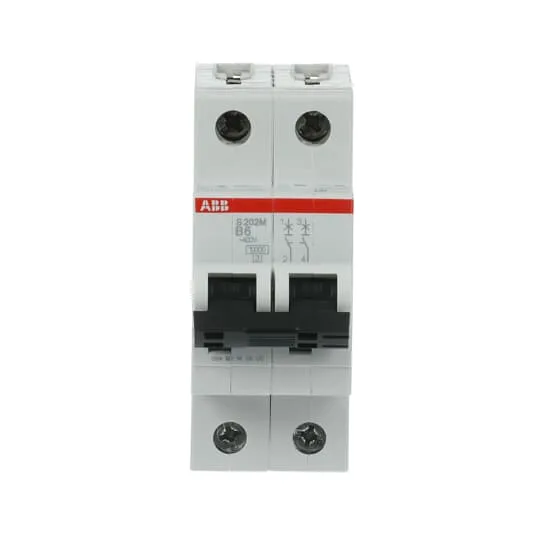

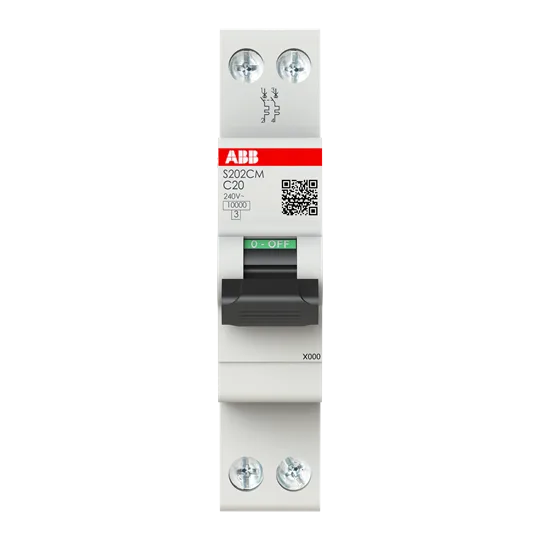

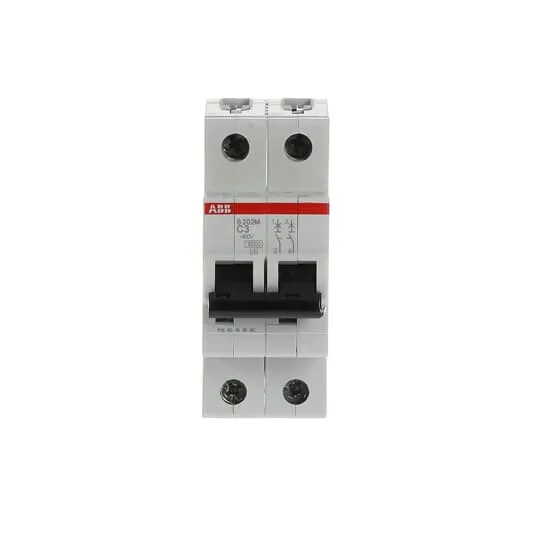

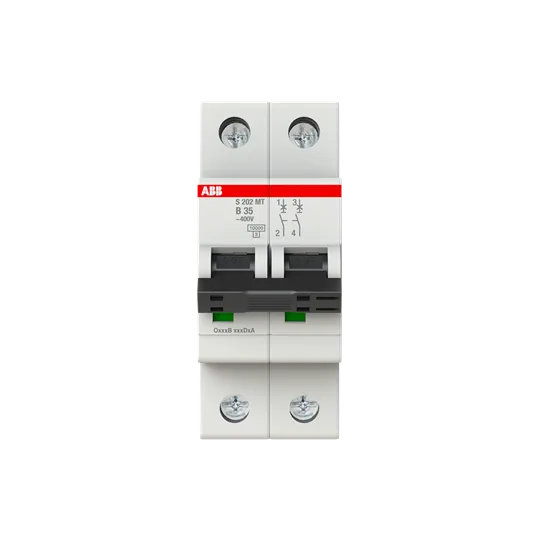

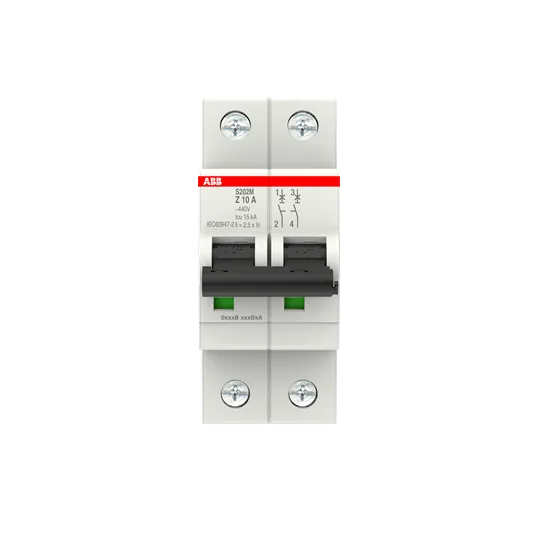

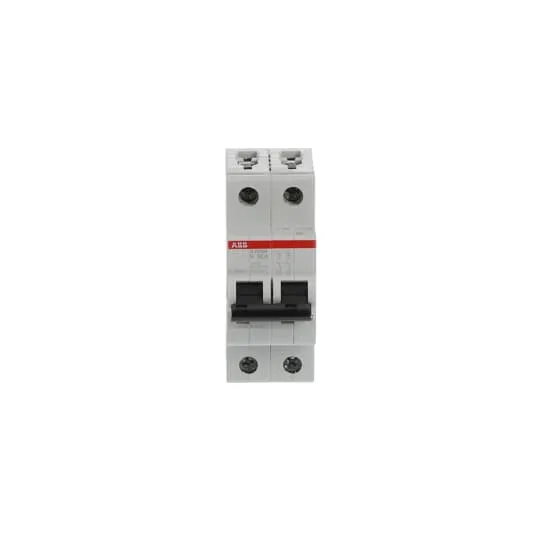

Leitungsschutzschalter

Häufige Fragen zu Leitungsschutzschalter

Was bedeuten B-, C- und D-Charakteristik bei Leitungsschutzschaltern?

Die Charakteristik legt fest, ab welchem Vielfachen des Bemessungsstroms der Leitungsschutzschalter im Kurzschlussfall unverzögert auslöst. Nach DIN EN 60898-1 liegt dieser Bereich bei B zwischen dem 3- und 5-Fachen, bei C zwischen dem 5- und 10-Fachen und bei D zwischen dem 10- und 20-Fachen. C und D vertragen damit höhere Einschaltströme, etwa von Motoren oder Transformatoren. Welche Charakteristik ein Stromkreis braucht, ergibt sich aus Leitung, Last und Abschaltbedingungen - ein B-Automat lässt sich deshalb nicht pauschal gegen einen C-Automaten tauschen.

Was bedeutet QuickConnect bei Hager?

QuickConnect ist die Federklemmtechnik von Hager für Reiheneinbaugeräte. Abgangsleiter werden ohne Werkzeug gesteckt, feindrähtige Leiter laut Hager ohne Aderendhülse, nachdem die Klemme mit einem 2,5-mm-Schraubendreher geöffnet wurde. Waagerechte Phasenschienen werden eingangsseitig gesteckt statt geschraubt. Die Klemmkraft bleibt nach Herstellerangabe konstant, ein Nachziehen entfällt. Erkennbar sind diese Geräte am Zusatz QuickConnect im Artikelnamen, die 4-poligen FI/LS-Schalter der Reihe ADM an der Endung QC der Artikelnummer.

Was bedeuten B- und C-Charakteristik?

B und C beschreiben unter anderem die magnetische Kurzschlussauslösung eines Leitungsschutzschalters. Bei Wechselstrom liegt dieser Bereich für B beim 3- bis 5-Fachen, für C beim 5- bis 10-Fachen des Bemessungsstroms. Daraus folgt keine pauschale Empfehlung, B durch C zu ersetzen.

Welche Angaben sind für die Auswahl eines Leitungsschutzschalters nötig?

Benötigt werden insbesondere Bemessungsstrom, Polzahl und Auslösecharakteristik sowie die passende Bemessungsspannung und das erforderliche Ausschaltvermögen. Für die Auslegung kommen die Leitungs- und Anlagenbedingungen hinzu. Eine vorhandene Typbezeichnung hilft beim Vergleich, ersetzt diese Prüfung aber nicht.

Ist ein Leitungsschutzschalter zugleich ein FI-Schalter?

Nein. Ein Leitungsschutzschalter reagiert auf Überstrom, ein FI-Schutzschalter auf Fehlerstrom. Ein FI/LS-Schalter kombiniert beide Funktionen in einem Gerät.

Welche Sicherung braucht ein Herdanschluss?

Für einen Herdanschluss mit 5x2,5 mm² ist ein dreipoliger Leitungsschutzschalter mit B-Charakteristik und 16 A die übliche Auslegung. Verbindlich ist sie nicht: Leitungslänge, Verlegeart und Gerätedaten gehören in die Rechnung, und die Auslegung übernimmt eine Elektrofachkraft.

Wie funktioniert ein Leitungsschutzschalter?

Er hat zwei Auslöser. Der thermische arbeitet über ein Bimetall und reagiert auf Überlast, der magnetische auf Kurzschluss. Geschützt wird damit die Leitung. Den Personenschutz übernimmt ein FI-Schutzschalter, nicht dieses Gerät.
