LED dimmen ohne Flackern: Welcher Dimmer zu welchem Leuchtmittel passt
Eine dimmbare LED, die im unteren Bereich flackert, nicht ganz ausgeht oder leise brummt, hat fast immer dieselbe Ursache: Dimmer und Leuchtmittel passen nicht zusammen. Eine Glühlampe war dem Dimmer egal, weil sie eine ohmsche Last mit 40 oder 60 Watt war. Eine LED zieht 5 Watt und verhält sich elektrisch völlig anders. Der alte Dimmer aus der Glühlampenzeit kommt damit selten zurecht.
Das Problem ist lösbar, sobald drei Dinge zusammenstimmen: das Leuchtmittel muss als dimmbar gekennzeichnet sein, der Dimmer muss zur Schaltung der LED passen, und die angeschlossene Last muss innerhalb des Arbeitsbereichs des Dimmers liegen. Der Reihe nach.
Erstens: Ist die LED überhaupt dimmbar?
Nicht jede LED lässt sich dimmen. Eine nicht-dimmbare LED an einem Dimmer flackert, brummt oder fällt vorzeitig aus. Die Angabe steht auf der Verpackung und im Datenblatt, oft mit dem Symbol eines Drehreglers. Im Zweifel gilt: Steht dimmbar nirgends, ist sie es nicht.
Bei GU10-Spots und E27/E14-Leuchtmitteln ist das die häufigste Fehlerquelle. Die dimmbare Variante kostet ein paar Cent mehr und sieht äußerlich identisch aus. Wer die nicht-dimmbare erwischt, sucht den Fehler hinterher beim Dimmer, obwohl er beim Leuchtmittel liegt.
Zweitens: Phasenan- oder Phasenabschnitt?
Klassische Dimmer arbeiten nach einem von zwei Prinzipien, und genau hier entscheidet sich, ob es flackert.
Der Phasenanschnitt-Dimmer (Kürzel R,L) wurde für induktive Lasten und konventionelle Trafos entwickelt. An LED erzeugt er oft Brummen und unsauberes Dimmen.
Der Phasenabschnitt-Dimmer (Kürzel R,C) ist der für LED geeignete Typ. Er schaltet am Ende der Halbwelle ab und kommt mit den elektronischen Vorschaltgeräten von LED besser zurecht.
Moderne Universaldimmer erkennen die Last automatisch und stellen sich auf Anschnitt oder Abschnitt ein. Für einen Haushalt mit gemischten Leuchtmitteln ist das meist die sicherste Wahl, weil man nicht pro Lampe das Schaltprinzip prüfen muss.
Drittens: die Mindestlast, der meistübersehene Punkt
Jeder Dimmer hat einen Arbeitsbereich, zum Beispiel 10 bis 200 Watt. Die obere Grenze überschreitet man mit LED praktisch nie. Die untere Grenze ist das eigentliche Problem.
Drei LED-Spots mit je 5 Watt ergeben 15 Watt Gesamtlast. Hat der Dimmer eine Mindestlast von 20 Watt, liegt die Installation darunter, und das Ergebnis ist Flackern, besonders im unteren Dimmbereich. Die Leuchtmittel sind in Ordnung, der Dimmer ist in Ordnung, nur die Kombination unterschreitet die Schwelle.
Deshalb der wichtigste Blick vor dem Kauf: Wie viele Leuchtmittel mit welcher Wattzahl hängen am Dimmer, und liegt die Summe sicher über dessen Mindestlast? Speziell für LED ausgelegte Dimmer haben oft eine Mindestlast von 1 oder 3 Watt und lösen das Problem an der Wurzel.
Davon raten wir ab: No-Name-Dimmer ohne angegebene Mindestlast. Wenn das Datenblatt keinen unteren Lastwert nennt, ist Flackern bei kleiner LED-Last vorprogrammiert, und du hast keine Angabe, an der du die Planung ausrichten kannst. Die Mindestlast ist die eine Zahl, die im Datenblatt stehen muss.
LED-Streifen dimmen: anderes Spiel
Ein LED-Streifen hängt nicht direkt am Wand-Dimmer, sondern an einem Netzteil. Hier wird nicht die Netzspannung gedimmt, sondern die Kleinspannung dahinter, typischerweise 12 V oder 24 V.
Dafür braucht es eine dimmbare Kette: einen dimmbaren LED-Treiber und einen passenden Controller. Ein normaler Wand-Dimmer vor einem nicht-dimmbaren Netzteil funktioniert nicht. Wer einen Streifen dimmen will, plant die Dimmbarkeit am Treiber ein, nicht an der Wand.
Eine Ausnahme sind 230 V-Streifen mit Direktanschluss ohne separates Netzteil, die folgen wieder der Logik aus dem oberen Teil dieses Artikels.
Die Kurzfassung
Damit LED sauber dimmt, muss das Leuchtmittel als dimmbar gekennzeichnet sein, der Dimmer als Phasenabschnitt- oder Universaltyp ausgelegt sein, und die Gesamtlast über der Mindestlast des Dimmers liegen. Bei Streifen verlagert sich die Frage vom Wand-Dimmer auf den dimmbaren Treiber. Stimmt diese Kette, ist Flackern kein Thema mehr.
Passende Produkte
Universal-Push Dimmer für dimmbare 230V Leuchtmittel/Trafos, 300VA

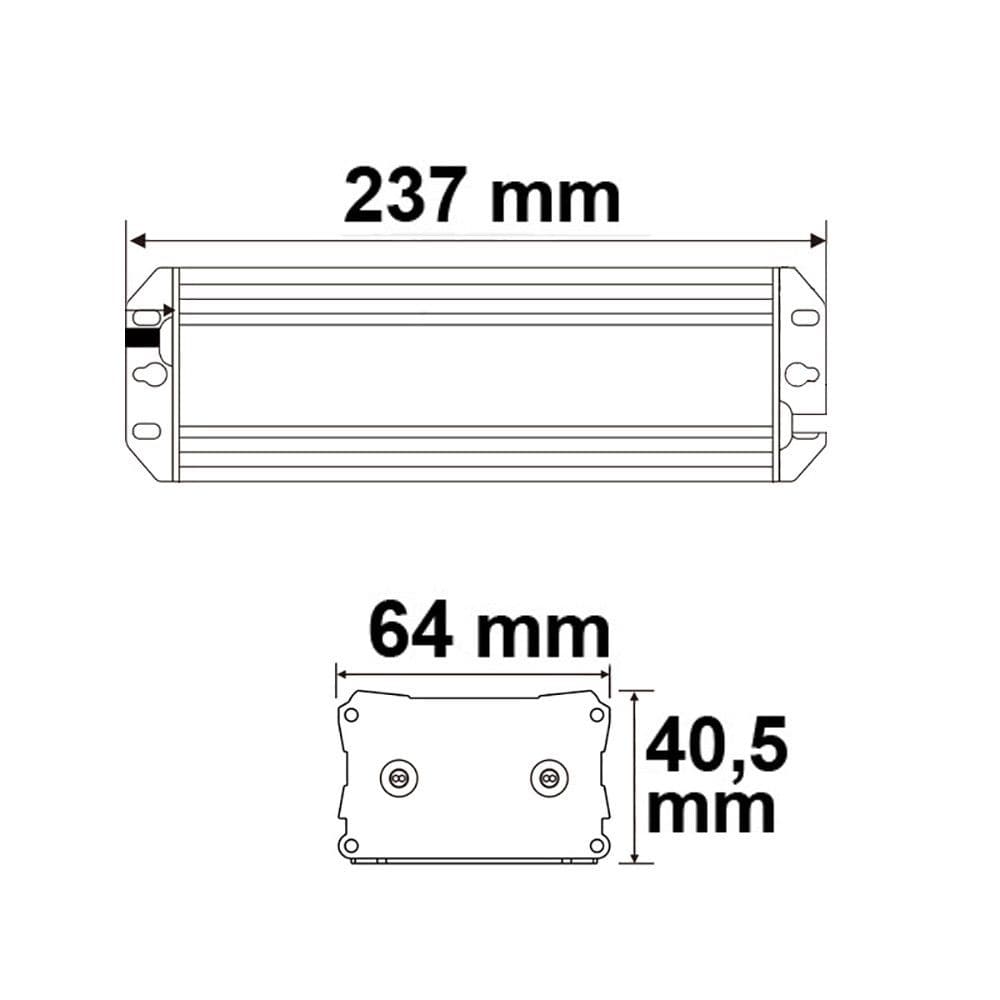

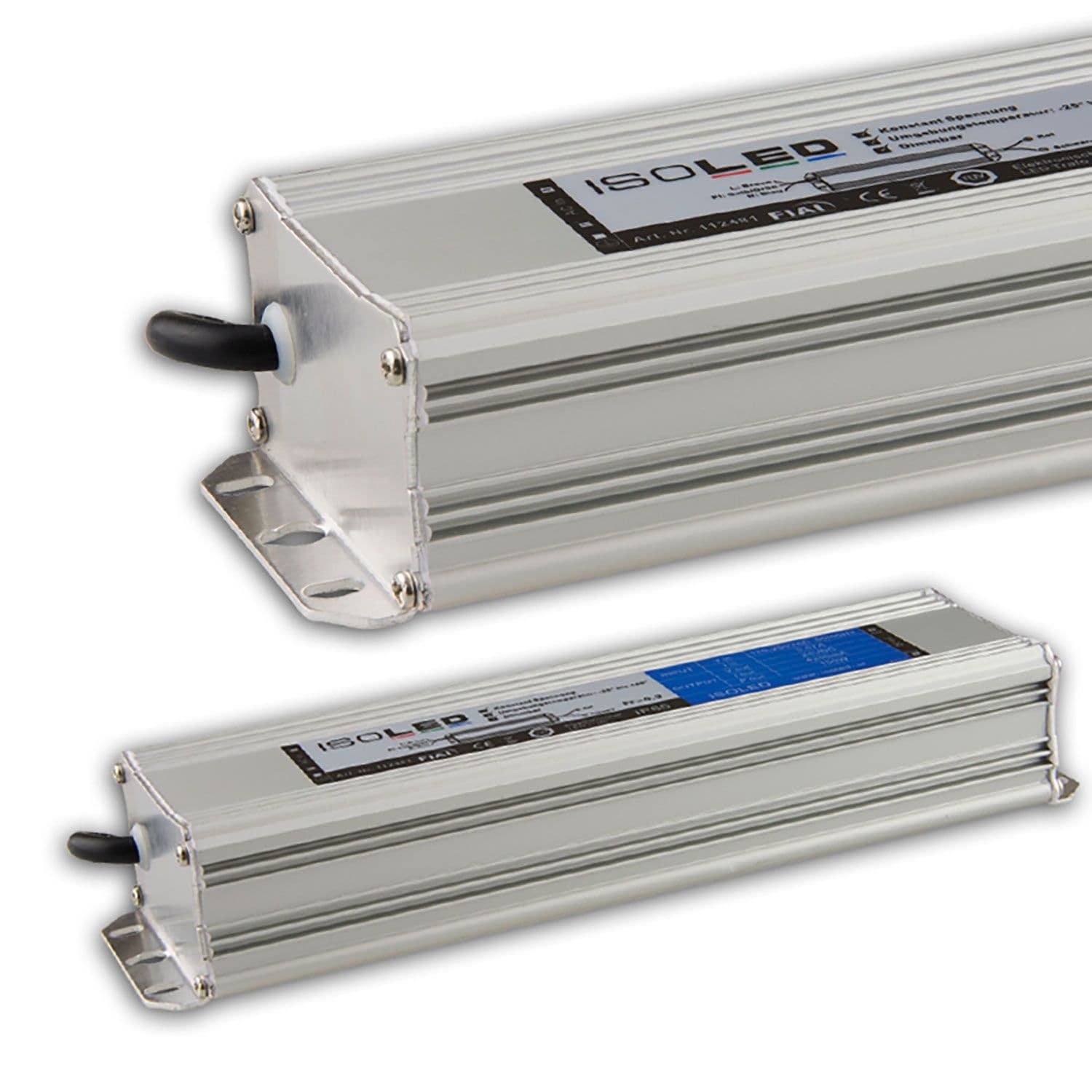

LED Trafo 24V/DC, 20-100W dimmbar (Spannungssenke), IP65
